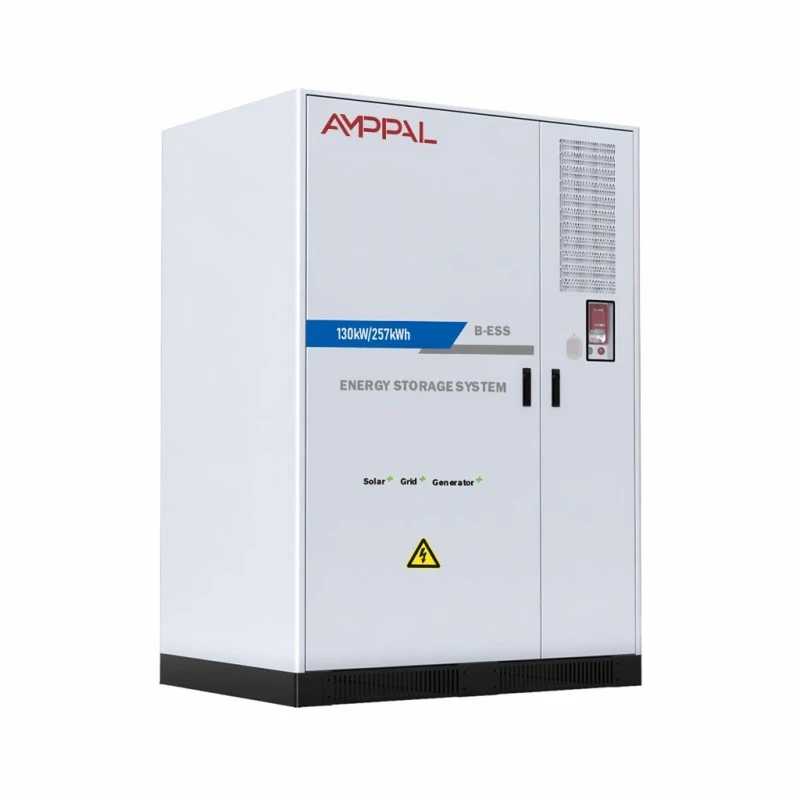

ระบบจัดเก็บพลังงานแบตเตอรี่อุตสาหกรรมขนาด 130kW สำหรับการจัดการพลังงานในโรงงาน

ระบบนี้มีไว้เพื่ออะไร

ค่าไฟฟ้าเชิงพาณิชย์ส่วนใหญ่จะมีค่าธรรมเนียมแยกกันสองรายการ: พลังงานที่คุณใช้ และค่าความต้องการที่กำหนดโดยการใช้จ่ายสูงสุดครึ่งชั่วโมงในช่วงเวลาการเรียกเก็บเงิน บ่ายวันหนึ่งที่ไม่ดีในเดือนกรกฎาคมสามารถกำหนดค่าธรรมเนียมความต้องการสำหรับทั้งเดือนได้ นั่นคือปัญหาของระบบจัดเก็บพลังงานแบตเตอรี่อุตสาหกรรมขนาด 130kW สำหรับการจัดการพลังงานในโรงงานนี้สร้างขึ้นเพื่อแก้ไข

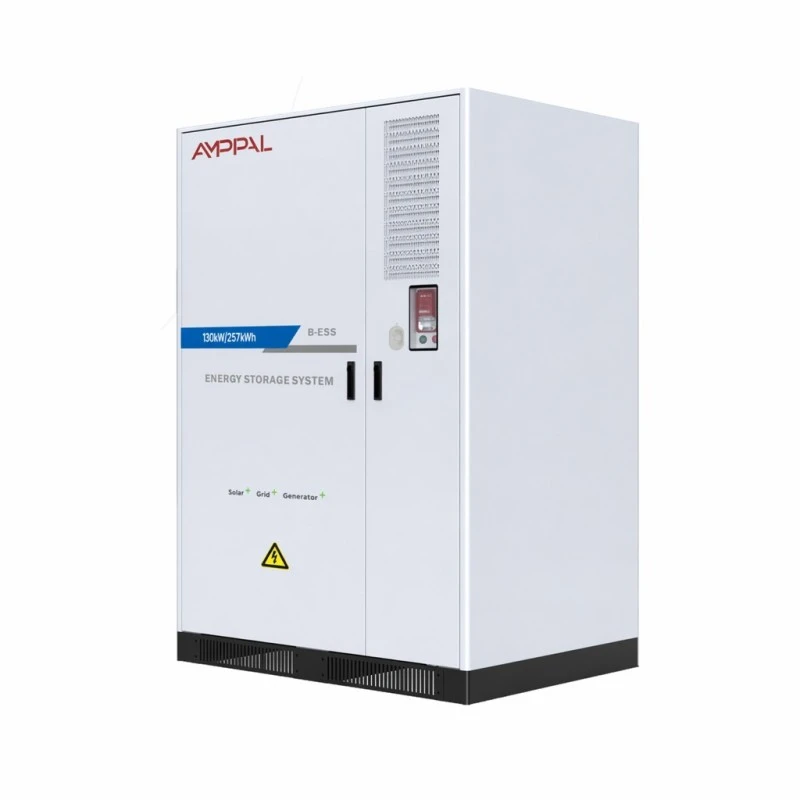

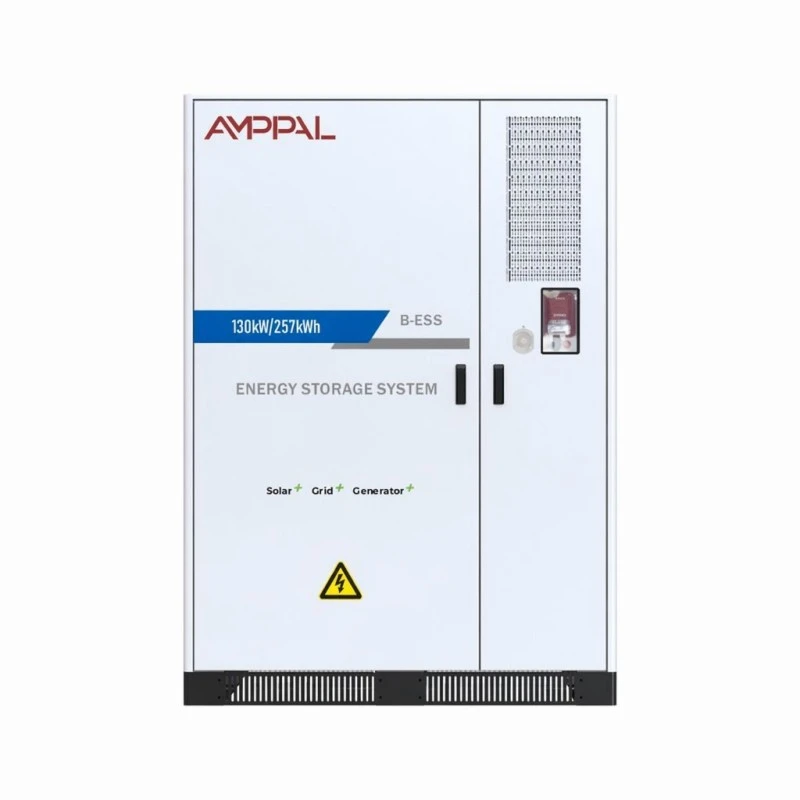

ตู้ AF 130kW/257kWh จะเรียกเก็บเงินเมื่ออัตราภาษีต่ำหรือแผงโซลาร์เซลล์ของคุณมีการผลิตเกินดุล จากนั้นจะปล่อยลงสู่อาคารเมื่อโหลดเข้าใกล้เพดานความต้องการของคุณ ที่อุณหภูมิ 0.5C สามารถส่งกำลังได้ 130kW เป็นเวลาประมาณสองชั่วโมง ซึ่งนานพอที่จะครอบคลุมช่วงพีคของอุตสาหกรรมทั่วไป

มันใช้งานได้ทั้งแบบ on-grid และ off-grid ดังนั้นสินทรัพย์เดียวกันนี้ยังคุ้มครองคุณในช่วงที่ไฟดับอีกด้วย สำหรับไซต์ที่การตัดไฟหยุดการผลิต ฟังก์ชันที่สองนั้นมักจะทำให้การซื้อเกิดขึ้นได้ด้วยตัวเอง

ตัวเลือกข้อมูลจำเพาะที่ส่งผลต่อการคืนทุน

เซลล์ LFP 3.2V/314Ah ในสาย 1P256S: เซลล์ขนาดใหญ่หมายถึงการเชื่อมต่อน้อยลง และการเชื่อมต่อน้อยลงหมายถึงจุดเสียหายน้อยลงตลอดอายุการใช้งานแปดปี

>8000 รอบที่ 0.5C และ 25°C โดยมีการกักเก็บพลังงาน 80%: ที่หนึ่งรอบต่อวันทำงานซึ่งมีอายุมากกว่ายี่สิบปี ดังนั้นการปั่นจักรยานจึงไม่ค่อยเป็นปัจจัยจำกัด

THDi ต่ำกว่า 3% ที่กำลังไฟพิกัด: อุปกรณ์อื่นๆ ในอาคารของคุณไม่ต้องจ่ายค่าปรับฮาร์โมนิกส์สำหรับการโฮสต์แบตเตอรี่

ตัวประกอบกำลังที่ปรับได้ในช่วงเต็ม -1 ถึง 1 ซึ่งช่วยให้ระบบแก้ไขตัวประกอบกำลังของไซต์ในขณะที่ไม่ได้ใช้งาน แทนที่จะนั่งเป็นสินทรัพย์ที่ไม่ทำงาน

การป้องกันอัคคีภัยแบบคู่ — ละอองลอยบวกเปอร์ฟลูออโรเฮกซาโนน — ที่ระดับ PACK และตู้ บริษัทประกันภัยเรียกร้องให้มีการปราบปรามการติดตั้งเชิงพาณิชย์แบบสองขั้นตอนมากขึ้น

ระบบปรับอากาศอัจฉริยะแทนการทำความเย็นแบบพาสซีฟ: อุณหภูมิของเซลล์จะคงที่ตลอดเส้น ซึ่งเป็นตัวกำหนดจริงๆ ว่าคุณถึง 8000 รอบหรือไม่

ข้อมูลจำเพาะทางเทคนิค

ไซต์ที่ตัวเลขทำงาน

โรงงานผลิตที่มีการสตาร์ทด้วยมอเตอร์ขนาดใหญ่: ค่าใช้จ่ายความต้องการที่เกิดจากจุดสูงสุดที่สั้นถือเป็นกรณีการคืนทุนที่ชัดเจนที่สุดสำหรับการจัดเก็บ

อาคารพาณิชย์ที่มีภาระ HVAC ในช่วงบ่ายสูง: เรียกเก็บเงินข้ามคืนด้วยอัตราค่าไฟฟ้าราคาถูก และระบายผ่านจุดทำความเย็นสูงสุด

ไซต์ที่มีข้อจำกัดด้านพลังงานแสงอาทิตย์บนหลังคาและการส่งออก: จัดเก็บการสร้างส่วนเกินแทนที่จะลดขนาดลงหรือส่งออกด้วยอัตราการป้อนเข้าที่ต่ำ

Facilities running diesel backup: the EMS coordinates PV, battery and generator, cutting generator run hours and fuel spend.

สถานีชาร์จ EV: บัฟเฟอร์การเชื่อมต่อกริด เพื่อให้ธนาคารแห่งเครื่องชาร์จไม่บังคับให้มีการอัพเกรดอุปกรณ์ที่มีราคาแพง

วิธีการทำงานของ Peak Shaving อย่างแท้จริง

EMS จะเฝ้าดูมิเตอร์ไซต์อย่างต่อเนื่อง คุณกำหนดเกณฑ์ความต้องการ — โดยทั่วไปจะต่ำกว่ากำลังการผลิตตามสัญญาของคุณ — และระบบจะปลดประจำการเมื่อใดก็ตามที่โหลดที่วัดได้จะข้ามไป การตอบสนองเร็วพอที่จะจับการสตาร์ทของมอเตอร์และจุดสูงสุดที่สั้นที่คล้ายกัน

การชาร์จใหม่มีกำหนดเวลามากกว่าการฉวยโอกาส ผู้ควบคุมจะดูปฏิทินภาษีของคุณและเติมแบตเตอรี่ในช่วงเวลาที่มีการใช้งานน้อย หรือก่อนหน้านั้นหากอาร์เรย์ PV ผลิตได้มากกว่าที่อาคารใช้

ในโหมดนอกโครงข่าย ระบบ STS ซึ่งเป็นอุปกรณ์เสริมจะถ่ายโอนไซต์ไปยังแหล่งจ่ายแบตเตอรี่เมื่อโครงข่ายล้มเหลว กำลังการผลิตมาตรฐานคือ 240-500kW โดยมียูนิตขนาดใหญ่กว่า และการถ่ายโอนทำได้เร็วเพียงพอที่อุปกรณ์ไอทีและระบบควบคุมจะคงอยู่แทนที่จะรีบูตเครื่อง

วิศวกรรมความปลอดภัยและการรับรอง

ชุดแบตเตอรี่ได้รับการรับรองมาตรฐาน CE และ RoHS; ระบบที่สมบูรณ์ประกอบด้วยเอกสาร UN38.3 และ MSDS สำหรับการจัดส่งและการอนุมัติสถานที่

การระงับอัคคีภัยสองขั้นตอน: ละอองลอยออกฤทธิ์ที่ระดับแพ็ค ขณะที่เพอร์ฟลูออโรเฮกซาโนนจะปกป้องปริมาตรของตู้ โดยจัดการกับระดับความล้มเหลวที่แตกต่างกันสองระดับ

โครงสร้าง IP54 พร้อมช่องไฟฟ้าแยกออกจากช่องใส่แบตเตอรี่ ดังนั้นเหตุการณ์ความร้อนในที่หนึ่งจึงไม่แพร่กระจายผ่านอีกช่องหนึ่ง

ทุกแพ็คมีการจัดระดับความจุและต้านทานภายในให้ตรงกันก่อนการประกอบ เซลล์ที่ไม่ตรงกันในสตริง 256 ซีรีส์เป็นสาเหตุคลาสสิกของการสูญเสียความจุก่อนเวลาอันควร

การทดสอบฉนวนและไดอิเล็กตริกดำเนินการกับระบบที่ประกอบแล้ว 100% โดยมีการบันทึกผลลัพธ์ตามหมายเลขซีเรียล

กรอบการทำงานได้รับการตรวจสอบในช่วงอุณหภูมิ 0°C ถึง +50°C และมีความชื้นสูงถึง 95% โดยไม่มีการควบแน่น

สร้างลำดับที่โรงงาน Yueqing ของเรา

1. ทางเข้าเซลล์ — ทุกชุดจะถูกสุ่มตัวอย่างสำหรับความจุและความต้านทานภายในเทียบกับค่าที่ซัพพลายเออร์ประกาศไว้

2. การจัดลำดับและการจับคู่เซลล์ — เซลล์จะถูกจัดเรียงเพื่อให้แต่ละสตริงถูกสร้างขึ้นจากแถบประสิทธิภาพที่แคบ

3. การประกอบ PACK - การเชื่อมบัสบาร์ การเดินสาย BMS และการทดสอบฉนวนระดับแพ็ค

4. การผลิตตู้ — ตัดแผ่นโลหะ ขึ้นรูปและเชื่อม จากนั้นจึงผ่านกระบวนการเตรียมผิวและเคลือบด้วยสีฝุ่น

5. การบูรณาการ - แพ็ค, PCS, เครื่องปรับอากาศ, ระบบดับเพลิง และ EMS ที่ติดตั้งและต่อสายเข้ากับตู้

6. การทดสอบการใช้งาน — ชาร์จเต็มและคายประจุที่ 0.5C พร้อมบันทึกอุณหภูมิและแรงดันไฟฟ้าระดับเซลล์

7. การจำลองกริด — การถ่ายโอนแบบ on-grid และ off-grid ได้รับการตรวจสอบกับแหล่งจ่ายไฟ AC ที่ตั้งโปรแกรมได้

8. การบรรจุ — ตู้ยึดกับพาเลทเสริมแรง ติดตั้งตัวแสดงแรงกระแทก แล้วจึงบรรจุลังสำหรับการขนส่งทางทะเล

130kW/257kWh เป็นขนาดที่เหมาะสมหรือไม่

การกำหนดขนาดเป็นไปตามโปรไฟล์การรับน้ำหนักของคุณ ไม่ใช่พื้นที่อาคารของคุณ ดึงข้อมูลเมตรครึ่งชั่วโมงเป็นเวลา 12 เดือน และดูรูปร่างของยอดเขาว่าสูงเหนือเส้นฐานเท่าใด และนานแค่ไหน ระบบ 130kW/257kWh ครอบคลุมสูงสุดถึง 130kW นานสูงสุดประมาณสองชั่วโมง

หากจุดสูงสุดของคุณสั้นกว่าแต่สูงกว่า เช่น 250kW เป็นเวลายี่สิบนาที คุณจะต้องใช้กำลังมากขึ้นและพลังงานน้อยลง และการกำหนดค่าที่แตกต่างกันก็เหมาะสมกว่า หากทำงานทั้งวัน ระบบนี้จะปลดประจำการเร็วและทำให้คุณโดนแสงแดดในช่วงบ่าย

ซื่อสัตย์เกี่ยวกับภาษีด้วย ในกรณีที่ค่าใช้จ่ายความต้องการต่ำหรือไม่มีเลย การโกนสูงสุดเพียงอย่างเดียวแทบจะไม่สามารถคืนทุนได้ภายในระยะเวลาอันสมควร ในกรณีนั้น กรณีทางธุรกิจจะต้องมาจากมูลค่าสำรองหรือการใช้พลังงานแสงอาทิตย์ด้วยตนเอง และเราอยากจะจัดทำสิ่งนั้นก่อนที่คุณจะตัดสินใจ

สิ่งที่ควรเปรียบเทียบกับซัพพลายเออร์รายอื่น

สอบถามอายุการใช้งานของวงจรที่ 0.5C โดยระบุเกณฑ์การเก็บรักษาไว้ ตัวเลขวงจรที่ไม่มีอุณหภูมิ อัตรา และเปอร์เซ็นต์การคงอยู่จะไม่มีความหมาย

สอบถามการป้องกันอัคคีภัยที่ระดับแพ็ครวมอยู่ด้วย ไม่ใช่แค่ระดับตู้ คำพูดหลายคำครอบคลุมเพียงคำเดียวเท่านั้น

ถามว่าประสิทธิภาพที่ระบุเป็นแบบไปกลับที่ระดับระบบหรือฝั่ง DC เท่านั้น ของเรามีอุณหภูมิสูงสุด 88% ที่ 0.5C โดยวัดทั่วทั้งระบบ

ถามเกี่ยวกับการบูรณาการ EMS กับอินเวอร์เตอร์และเครื่องกำเนิดไฟฟ้า PV ที่มีอยู่ การติดตั้ง EMS ที่ไม่เข้ากันในภายหลังจะมีค่าใช้จ่ายมากกว่าตัวควบคุมเอง

เงื่อนไขทางการค้า: การผลิต 25-35 วันทำการสำหรับการกำหนดค่ามาตรฐาน การรับประกัน 5 ปี โดยสามารถขยายความคุ้มครองได้เมื่อสั่งซื้อ

จัดส่งตู้ขนาด 2800กก

ตู้มีขนาด 1550 × 1268.5 × 2185 มม. และหนัก 2,800 กก. ดังนั้นจึงจัดส่งเป็นหน่วยเดียวบนพาเลทโครงเหล็กเสริมความแข็งแรง พร้อมจุดยกที่สามารถเข้าถึงได้สำหรับรถยกหรือเครน

ตู้สองตู้พอดีกับภาชนะขนาด 20 ฟุต ห้าถึงหกพอดีกับลูกบาศก์สูง 40 ฟุตขึ้นอยู่กับการค้ำยัน แบตเตอรี่จัดอยู่ในประเภท UN3480 สินค้าอันตรายสำหรับการขนส่งทางทะเล เราจัดการเรื่องการประกาศ และรายงานผลการทดสอบ UN38.3 และ MSDS จะจัดส่งพร้อมกับเอกสาร

ข้อกำหนดคือ FOB Ningbo หรือ Shanghai โดยมี CIF การขนส่งทางอากาศไม่สามารถทำได้กับน้ำหนักและการจำแนกประเภทนี้ เผื่อเวลาเพิ่มเติมสำหรับการจองสินค้าอันตราย ซึ่งโดยทั่วไปจะใช้เวลาหนึ่งสัปดาห์ในตารางการเดินเรือเมื่อเทียบกับสินค้าทั่วไป

การรับประกันและบริการระยะยาว

การรับประกันห้าปีครอบคลุมชุดแบตเตอรี่, PCS, EMS, การจัดการระบายความร้อน และการป้องกันอัคคีภัยในฐานะระบบที่สมบูรณ์

การตรวจสอบระยะไกลผ่าน CAN, อีเธอร์เน็ต หรือ RS485 พร้อมตัวเลือก 4G เราสามารถอ่านข้อมูลระดับเซลล์และระบุโมดูลที่อ่อนแอก่อนที่จะส่งผลต่อความจุของระบบ

แนะนำให้เข้ารับบริการประจำปี: เปลี่ยนไส้กรองอากาศ การตรวจสอบระบบดับเพลิง การตรวจสอบแรงบิดของขั้วต่อ และการตรวจสอบความจุ

ชุดทดแทนจะถูกเก็บไว้ในสต็อกและจัดส่งภายใน 5-7 วันทำการ สามารถเปลี่ยนแพ็คที่ล้มเหลวเพียงชุดเดียวได้โดยไม่ต้องทำให้ทั้งตู้ออฟไลน์

ขยายการรับประกันเป็นแปดหรือสิบปีได้ในเวลาที่ทำการสั่งซื้อ โดยคิดราคาตามโปรไฟล์การปั่นจักรยานที่คุณคาดหวัง

ข้อผิดพลาดในการติดตั้งและการใช้งาน

ผิด: วางตู้ชิดผนังโดยไม่มีช่องว่าง ขวา: ปฏิบัติตามช่องระบายอากาศในคู่มือ ระบบระบายความร้อนด้วยอากาศจะดูดซับความร้อนจากอากาศโดยรอบและต้องการพื้นที่ในการดำเนินการดังกล่าว

ผิด: กำหนดเกณฑ์ความต้องการจากใบเรียกเก็บเงินของเดือนเดียว ขวา: ใช้ข้อมูลช่วงเวลาสิบสองเดือน จุดสูงสุดตามฤดูกาลคือสิ่งที่ดึงดูดผู้ประกอบการ

ผิด: สมมติว่าแบตเตอรี่ครอบคลุมทั้งไซต์ในระหว่างที่ไฟดับ ขวา: ปรับขนาดวงจรโหลดวิกฤตของคุณโดยเจตนา 130kW ถือว่ามากแต่ไม่จำกัด

ผิด: ข้ามการเปลี่ยนตัวกรองรายปีเพื่อประหยัดค่าใช้จ่าย ขวา: การไหลเวียนของอากาศที่จำกัดทำให้อุณหภูมิของเซลล์สูงขึ้น และอุณหภูมิที่เพิ่มขึ้นเป็นเส้นทางที่เร็วที่สุดในการสูญเสียความจุ

ผิด: การติดตั้งในบริเวณที่มีความเสี่ยงน้ำท่วม ขวา: IP54 ป้องกันฝุ่นและการกระเซ็น ไม่ใช่น้ำนิ่ง ยกฐานของรูปสลักขึ้นหากไซต์มีประวัติน้ำท่วม

สิ่งที่ผู้ดำเนินการรายงาน

โรงงานสิ่งทอในเมือง Bursa ประเทศตุรกีได้เริ่มใช้งานระบบเหล่านี้ในช่วงต้นปี 2025 เพื่อจัดการค่าใช้จ่ายอุปสงค์จากการสตาร์ทเครื่องทอผ้า วิศวกรไฟฟ้าของพวกเขารายงานว่าอุปสงค์สูงสุดลดลงประมาณ 90kW ในเดือนแรกที่เรียกเก็บเงินเต็มจำนวน และตั้งข้อสังเกตว่า EMS ใช้เวลาสองสามสัปดาห์ในการปรับแต่งก่อนที่จะตั้งค่าเกณฑ์ให้ถูกต้องสำหรับรูปแบบการโหลด

ผู้ดำเนินการห้องเย็นในไนโรบีซื้อระบบเพื่อการสำรองข้อมูลเป็นหลัก แทนที่จะโกนขนสูงสุด ความคิดเห็นของพวกเขาใช้งานได้จริง: การหยุดทำงานของกริดที่ก่อนหน้านี้หมายถึงการสตาร์ทเครื่องกำเนิดไฟฟ้าภายในไม่กี่นาที ตอนนี้ผ่านไปโดยไม่มีใครสังเกตเห็น แม้ว่าพวกเขาจะขอให้เราปรับเกณฑ์การแจ้งเตือน SOC ต่ำให้สูงขึ้นหลังจากการหยุดทำงานเป็นเวลานานก็ตาม

เจ้าของอาคารพาณิชย์รายหนึ่งในคาซัคสถานเปิดตู้ 2 ตู้ทั่วอาคารสำนักงาน แสดงความคิดเห็นเกี่ยวกับเสียงเครื่องปรับอากาศ ซึ่งได้ยินได้ในที่จอดรถที่อยู่ติดกัน ซึ่งพวกเขาไม่ได้คาดคิดมาก่อน เราจัดเตรียมเค้าโครงหน้าจออะคูสติกที่แนะนำไว้แทนที่จะปรับเปลี่ยนตัวเครื่อง

คำถามที่พบบ่อย

ถาม: สามารถจ่ายไฟได้ 130kW นานแค่ไหน?

ตอบ: ประมาณสองชั่วโมงจากการชาร์จเต็มที่อุณหภูมิ 0.5C ทำให้มีกำลังไฟ 257kWh ที่ระดับความลึกปล่อยประจุตามที่ระบุ

ถาม: มันทำงานโดยไม่มีกริดได้หรือไม่

ตอบ: ได้ ในโหมดออฟกริดพร้อมตัวเลือก STS ความสามารถในการถ่ายโอนมาตรฐานคือ 240-500kW; ขนาดใหญ่กว่านั้นสามารถปรับแต่งได้

ถาม: ประสิทธิภาพไป-กลับที่แท้จริงคืออะไร?

ตอบ: สูงสุด 88% ที่ 0.5C วัดที่ระดับระบบ รวมถึงการแปลงและโหลดเสริม

ถาม: สามารถชาร์จจากแสงอาทิตย์โดยตรงได้หรือไม่?

ตอบ: ได้ ผ่านทาง EMS ซึ่งประสานงานกับ PV แบตเตอรี่ กริด และเครื่องกำเนิดไฟฟ้า

ถาม: แบตเตอรี่มีอายุการใช้งานนานเท่าใด?

ตอบ: มากกว่า 8,000 รอบที่ 0.5C และ 25°C โดยมีการเก็บรักษาอย่างน้อย 80% อุณหภูมิโดยรอบที่สูงขึ้นจะทำให้สิ่งนี้สั้นลง

ถาม: มีใบรับรองอะไรบ้าง?

ตอบ: CE และ RoHS ที่ระดับแพ็ค, UN38.3 และ MSDS สำหรับอุปกรณ์ที่สมบูรณ์

ถาม: ต้องการการบำรุงรักษาอะไรบ้าง?

ตอบ: การเปลี่ยนไส้กรองประจำปี การตรวจสอบระบบดับเพลิง การตรวจสอบแรงบิด และการทดสอบสมรรถนะ ประมาณครึ่งวันต่อตู้

ถาม: ระยะเวลารอคอยคืออะไร?

A: 25-35 วันทำการสำหรับการกำหนดค่ามาตรฐาน การรวม EMS แบบกำหนดเองหรือแรงดันไฟฟ้าที่ไม่ได้มาตรฐานใช้เวลานานกว่า
