ระบบจัดเก็บพลังงานแบตเตอรี่โมดูลาร์ขนาด 225kWh / 241kWh สำหรับไมโครกริดเชิงพาณิชย์

คลัสเตอร์แบตเตอรี่ไม่ใช่ระบบจัดเก็บข้อมูล

ระบบจัดเก็บพลังงานแบตเตอรี่โมดูลาร์ขนาด 225kWh / 241kWh สำหรับไมโครกริดเชิงพาณิชย์นี้จัดส่งโดยไม่มีอินเวอร์เตอร์อยู่ภายใน ไม่มีหน้าจอ EMS ไม่มีเทอร์มินัลกริด - เป็นกลุ่มแบตเตอรี่ฝั่ง DC และการไม่มีนั้นคือสาเหตุที่ผู้ประกอบระบบซื้อมัน

ผู้รวมระบบหรือ EPC มักมีแบรนด์ PCS, EMS ทั่วทั้งโรงงาน หรือโครงการคอนเทนเนอร์ซึ่งมีการทำสัญญาขั้นตอนการแปลงพลังงานไว้แล้ว การซื้อแบตเตอรี่ที่มีอินเวอร์เตอร์ในตัวหมายถึงการซื้อตัวแปลงตัวที่สองที่คุณไม่สามารถใช้ได้ และต้องจ่ายเงินสำหรับงานบูรณาการที่โรงงานทำอยู่แล้ว

คลัสเตอร์ขนาด 225kWh และ 241kWh นำเสนออินเทอร์เฟซ DC ที่สะอาดตาผ่าน CAN, อีเทอร์เน็ต หรือ RS485 ช่วยให้คุณสามารถแนบเนื้อหาการจัดเก็บข้อมูลเข้ากับชุดการแปลงพลังงานและชุดควบคุมของคุณเอง คุณรักษาสถาปัตยกรรมไว้ เราจัดหาพลังงาน

การกำหนดค่าทั้งสองและสิ่งที่ตรงกัน

225kWh ที่ 1P224S โดยมีแรงดันไฟฟ้าปกติ 716.8VDC และหน้าต่างการทำงาน 604~806VDC; 241kWh ที่ 1P240S โดยมีพิกัด 768VDC และ 672~864VDC

ทั้งสองเซลล์ใช้เซลล์ LFP 3.2V/314Ah ในแพ็ค 51.2V/314Ah - 14 เซลล์สำหรับคลัสเตอร์ 225kWh, 15 เซลล์สำหรับ 241kWh - และทั้งสองอัตรากระแสไฟมาตรฐาน 150A ที่ 0.5CP

หน้าต่าง 604~806VDC เหมาะกับแพลตฟอร์ม PCS ที่สร้างขึ้นรอบๆ บัส 600-800V DC; หน้าต่าง 672~864VDC เหมาะกับคลาส 750-900V - จับคู่กันก่อนที่คุณจะเสนอราคาโปรเจ็กต์

ประสิทธิภาพสูงสุดคือ 88% ที่ 0.5C ต่อการชาร์จหนึ่งครั้งและการคายประจุหนึ่งครั้ง รวมอุปกรณ์เสริมแล้ว ดังนั้นรุ่นไปกลับของคุณจึงใช้หมายเลขระบบจริง

อายุการใช้งานของวงจรระบุไว้ที่มากกว่า 8000 ครั้งที่ 0.5C และ 25°C โดยมีการกักเก็บพลังงานอย่างน้อย 80% ซึ่งเป็นจำนวนที่โมเดลคืนทุนของคุณต้องการ โดยแนบเงื่อนไขด้วย

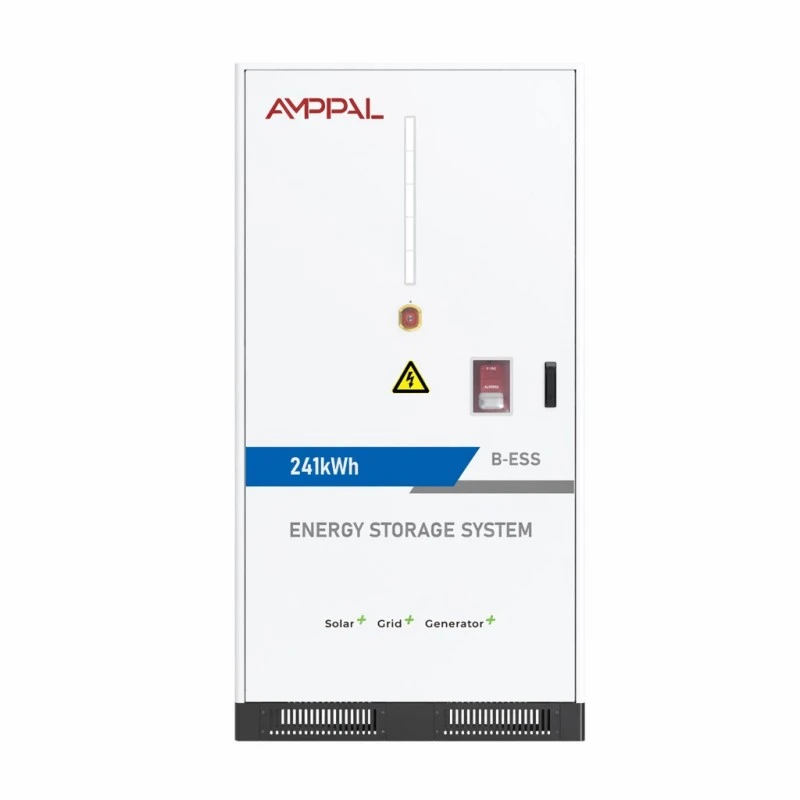

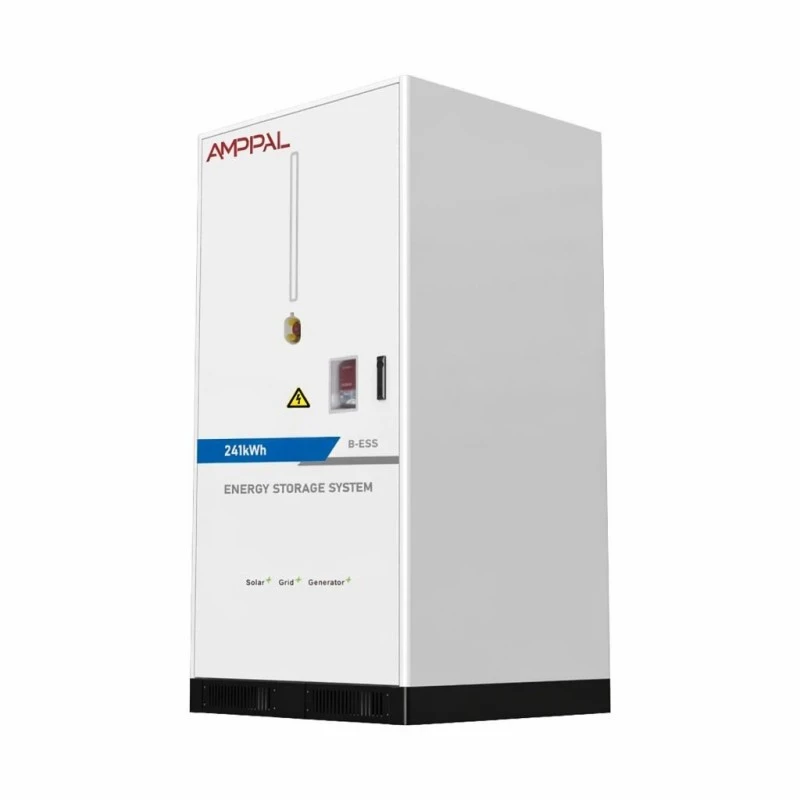

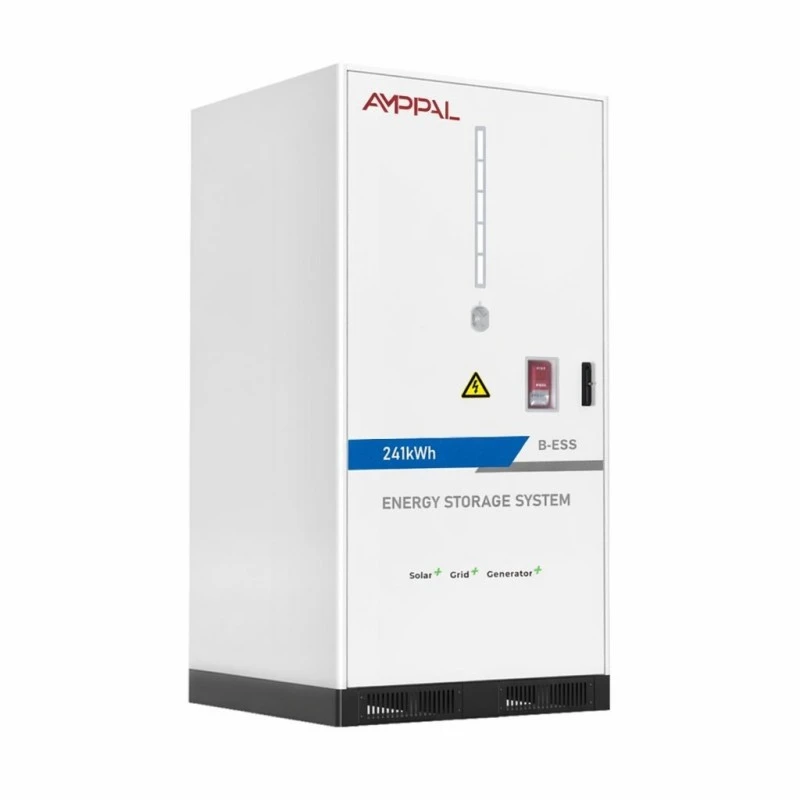

เครื่องปรับอากาศแบบระบายความร้อนด้วยอากาศอัจฉริยะ ละอองลอยพร้อมระบบป้องกันอัคคีภัยเพอร์ฟลูออโรเฮกซาโนน IP54 และ 2,050 กก. ในตู้ขนาด 1095*1210*2120 มม. ในทั้งสองรุ่น

ข้อมูลจำเพาะทางเทคนิค

ใครซื้อคลัสเตอร์เปลือย

ผู้รวมระบบที่มีกลุ่มผลิตภัณฑ์ PCS ที่มีอยู่: คลัสเตอร์เพิ่มพื้นที่จัดเก็บข้อมูลลงในแค็ตตาล็อกโดยไม่ต้องใช้ SKU อินเวอร์เตอร์ตัวที่สองในการจัดเก็บและการสนับสนุน

EPC ที่สร้างมาตรฐานให้กับพันธมิตรด้านแบตเตอรี่รายเดียวในหลายไซต์งาน - ตู้น้ำหนัก 2,050 กก. เดียวกัน, อินเทอร์เฟซการสื่อสารเดียวกัน, รายการอะไหล่เหมือนกันทุกแห่ง

โปรเจ็กต์ที่แปลงโรงไฟฟ้า PV เป็นที่จัดเก็บ DC-ควบคู่ โดยที่คลัสเตอร์อยู่บนบัส DC ของอินเวอร์เตอร์ที่มีอยู่ และอินเวอร์เตอร์เก่ายังคงมีบทบาทต่อไป

โครงการคอนเทนเนอร์ที่ PCS ได้รับการจัดหาแยกต่างหากโดยลูกค้า และแบตเตอรี่จะต้องมาถึงในฐานะหน่วยที่ผ่านการทดสอบจากโรงงานและได้รับการรับรองโดยอิสระ

โครงสร้างสำรองสำหรับไซต์เหมืองแร่และอุตสาหกรรมที่มีสถาปัตยกรรมการควบคุมเป็นกรรมสิทธิ์ และมีเพียงส่วนประกอบ DC เท่านั้นที่จะเสียบเข้าไป

การจับคู่และซ้อนกับพีซีของคุณ

การตรวจสอบครั้งแรกคือแรงดันไฟฟ้า กรอบเวลาการทำงานของคลัสเตอร์ - 604~806VDC หรือ 672~864VDC ขึ้นอยู่กับรุ่น - ต้องอยู่ภายในช่วงอินพุต PCS DC โดยมีระยะขอบที่ปลายทั้งสองข้าง เนื่องจากแบตเตอรี่จะเต็มหน้าต่างระหว่างแบตเตอรี่หมดและชาร์จเต็ม

การตรวจสอบครั้งที่สองคือการจับมือกัน คลัสเตอร์พูด CAN, Ethernet และ RS485 เป็นมาตรฐานพร้อมตัวเลือก 4G สำหรับบริการระยะไกล EMS ของคุณอาจพูดอย่างใดอย่างหนึ่งหรือได้รับเกตเวย์โปรโตคอล เราเผยแพร่แผนที่ทะเบียนพร้อมกับชุดเอกสารเพื่อให้วิศวกรควบคุมของคุณสามารถแมป SOC ขีดจำกัดปัจจุบัน และสัญญาณเตือนการป้องกันโดยไม่ต้องมีการเรียกจากโรงงาน

ความจุเพิ่มขึ้นโดยการเพิ่มคลัสเตอร์ ไม่ใช่โดยการจัดเรียงใหม่ คลัสเตอร์ขนาด 241kWh ตัวที่สองของรุ่นเดียวกันเชื่อมต่อกับบัส DC เดียวกันในแบบคู่ขนาน - แรงดันไฟฟ้าที่ตรงกันคือเงื่อนไข - และไซต์ EMS จะรวมพวกมันเป็นแหล่ง DC สองแหล่ง พลังงานยังคงถูกจำกัดโดย PCS; ระดับพลังงานในขั้น 225 หรือ 241kWh

ไฟล์ความปลอดภัยและการรับรอง

การป้องกันอัคคีภัยมีสองขั้นตอน: ละอองลอยที่ระดับแพ็ค, เปอร์ฟลูออโรเฮกซาโนนสำหรับปริมาตรของตู้ - ปัจจุบันบริษัทประกันโครงร่างคาดหวังจากแบตเตอรี่เชิงพาณิชย์

PACKs มี CE และ RoHS; อุปกรณ์ดังกล่าวจัดส่งพร้อมกับ UN38.3 และ MSDS ซึ่งเป็นเอกสารด้านศุลกากรและบริษัทประกันสถานที่ขอดู

กล่องหุ้มระดับ IP54 พร้อมทางเข้า DC ด้านล่าง ช่วยแยกพื้นที่ต่อมไฟฟ้าออกจากช่องบรรจุสัมภาระภายในตู้

เครื่องปรับอากาศระบายความร้อนด้วยอากาศอัจฉริยะช่วยให้ 14-15 แพ็คอยู่ในช่วงอุณหภูมิที่จำกัด ตัวควบคุมจะปรับพัดลมตามอุณหภูมิของเซลล์

ขอบเขตการปฏิบัติงานคือ 0°C ถึง +50°C, 0-95%RH โดยไม่มีการควบแน่น ระดับความสูง 2000 ม. โดยมีการลดพิกัดด้านบน - ยืนยันว่าไซต์ของคุณอยู่ข้างในก่อนลงนาม

ทุกคลัสเตอร์ผ่านการทดสอบการหมุนเวียนของโรงงาน 0.5CP เต็มรูปแบบด้วยการบันทึกระดับแพ็ค และรายงานการยอมรับจะจัดส่งไปพร้อมกับเครื่อง

วิธีการประกอบคลัสเตอร์ใน Yueqing

1. ปริมาณเซลล์เข้า — เซลล์ LFP ขนาด 314Ah จะถูกสุ่มตัวอย่างเพื่อความจุและความต้านทานภายในก่อนเริ่มการประกอบ

2. การประกอบแพ็ค — แพ็ค 51.2V/314Ah ได้รับการเชื่อม ต่อสาย และติดตั้ง BMS ของแพ็ค จากนั้นจึงทดสอบฉนวน

3. การผลิตตู้ — เหล็กแผ่นถูกตัดด้วย CNC ดัดงอ เชื่อม และเคลือบสีฝุ่นพร้อมป้องกันการกัดกร่อน

4. ชั้นวาง — มีการติดตั้งแพ็คต่างๆ ในสตริง 1P224S หรือ 1P240S โดยมีแรงบิดและตรวจสอบบัส DC

5. การติดตั้งและทดสอบความร้อนและไฟ - เครื่องปรับอากาศ ท่อ เครื่องกำเนิดสเปรย์ และระบบเพอร์ฟลูออโรเฮกซาโนน

6. การเดินสายควบคุม — ตัวควบคุมคลัสเตอร์ เกตเวย์ comms และต่อมทางเข้า DC ด้านล่างถูกยกเลิกและตรวจสอบแล้ว

7. การทดสอบการยอมรับ — การชาร์จและการคายประจุ 0.5CP พร้อมบันทึกแรงดันไฟฟ้าและอุณหภูมิระดับแพ็คเทียบกับหมายเลขซีเรียล

8. การบรรจุ — ตู้ขนาด 2050 กก. ได้รับการยึดเข้ากับพาเลทเสริม ติดตั้งตัวแสดงแรงกระแทก และลังสำหรับการขนส่งสินค้า

คลัสเตอร์ไหนและมีกี่คลัสเตอร์

เลือกรุ่นตามหน้าต่างแรงดันไฟฟ้า PCS ของคุณก่อน และเป้าหมายพลังงานของคุณเป็นอันดับสอง บัส 750-900V DC ชี้ไปที่คลัสเตอร์ 241kWh (672~864VDC); บัส 600-800V ชี้ไปที่หน่วย 225kWh (604~806VDC) การบังคับให้แรงดันไฟฟ้าไม่ตรงกันหมายถึงการลดแบตเตอรี่หรืออินเวอร์เตอร์ และทั้งสองอย่างจะส่งผลเสียต่อการคืนทุน

จากนั้นนับคลัสเตอร์ตามช่วงการจัดส่ง: คลัสเตอร์ขนาด 225kWh แต่ละคลัสเตอร์จ่ายไฟมาตรฐาน 150A ให้กับบัส ดังนั้นพลังงานที่มีประโยชน์ในช่วงเวลาสองชั่วโมงคือสิ่งที่ PCS แปลง ไม่ใช่แผ่นป้ายชื่อ

ซื่อสัตย์เกี่ยวกับรูปแบบการจัดซื้อจัดจ้าง If your project has no PCS and no EMS yet, a bare cluster is the wrong starting point - an integrated cabinet or container from the same factory range will reach commissioning faster. คลัสเตอร์มีไว้สำหรับผู้ซื้อที่เป็นเจ้าของสแต็กที่เหลืออยู่แล้ว

คำถามที่ต้องใส่ในคำพูดของคลัสเตอร์

สอบถามหน้าต่างแรงดันไฟฟ้า ไม่ใช่แค่ค่าที่ระบุ คลัสเตอร์ที่ระบุว่า '768V' ยังคงไม่มีประโยชน์หาก PCS ของคุณคลิปที่ 850V และแพ็คชาร์จที่ 864V

ถามว่าแผนที่รีจิสเตอร์ comms จัดส่งมาพร้อมกับหน่วยหรือหลังจากการตรวจสอบ NDA เท่านั้น - แผนที่ของเราอยู่ในชุดเอกสาร

สอบถามวิธีการป้องกันอัคคีภัย: มีทั้งสเปรย์และเพอร์ฟลูออโรเฮกซาโนนที่นี่ การเสนอราคาตัวแทนรายเดียวจะเปลี่ยนไฟล์ประกันของคุณ

ถามว่าการอ้างรอบการอ้างอัตรา อุณหภูมิ และการเก็บรักษา - '8000 รอบ' โดยไม่มีเงื่อนไขนั้นไม่ใช่ข้อกำหนดหรือไม่

เงื่อนไขทางการค้า: 25-35 วันทำการสำหรับคลัสเตอร์มาตรฐาน การรับประกันห้าปี ขั้นต่ำหนึ่งหน่วยสำหรับงานบูรณาการต้นแบบ

จัดส่งคลัสเตอร์ขนาด 2,050 กก

ตู้มีขนาด 1095*1210*2120 มม. และหนัก 2,050 กก. สำหรับทั้งสองรุ่น จึงเคลื่อนย้ายได้บนพาเลทเสริมแรงพร้อมช่องสำหรับรถยกและจุดยกสำหรับเครนในบริเวณที่ต้องการ

เมื่อติดตั้งแบตเตอรี่แล้ว การจัดส่งจะเป็นสินค้าอันตราย UN3480: เราเตรียมรายงาน UN38.3 และ MSDS และคุณควรเพิ่มระยะเวลาดำเนินการจอง DG ที่ต้นทางประมาณหนึ่งสัปดาห์

เงื่อนไขคือ FOB Ningbo หรือ Shanghai พร้อม CIF ตามคำขอ หนึ่งคลัสเตอร์ต่อห้องรถบรรทุกคือน้ำหนักบรรทุกจริงสำหรับการขนส่งสินค้าทางถนน สองอันพอดีกับตู้คอนเทนเนอร์ขนาด 20 ฟุตพร้อมค้ำยันหากเส้นทางอนุญาต

ความมุ่งมั่นในการให้บริการและกำลังการผลิต

รับประกันห้าปีสำหรับชุด เครื่องปรับอากาศ ระบบดับเพลิง และตัวควบคุมคลัสเตอร์เป็นหน่วยเดียวที่ส่งมอบ

รับประกันการเก็บรักษาความจุที่ 80% ภายใต้การหมุนเวียน 0.5C ที่ระบุไว้ โดยเปรียบเทียบกับบันทึกการยอมรับของโรงงาน

แพ็กสามารถสลับกันได้ในภาคสนาม: แพ็กที่อ่อนแอจะถูกแทนที่ด้วยภายในไม่กี่ชั่วโมงโดยที่ส่วนที่เหลือของสตริงไม่มีการแตะต้อง และ BMS จะปรับสมดุลใหม่เมื่อรีสตาร์ท

การวินิจฉัยระยะไกลผ่าน CAN/Eth/RS485 (อุปกรณ์เสริม 4G) ช่วยให้วิศวกรของเราอ่านข้อมูลระดับแพ็คและการเคลื่อนตัวของธงก่อนที่จะแสดงในรายงานพลังงานของไซต์งาน

การบริการรายปีครอบคลุมถึงการทำความสะอาดตัวกรอง การตรวจสอบแรงดันไฟ การตรวจสอบแรงบิด และการใช้งานกำลังการผลิต แพ็คอะไหล่จัดส่งภายใน 5-7 วันทำการ

ข้อผิดพลาดในการบูรณาการที่เราเห็นซ้ำแล้วซ้ำอีก

ผิด: การเดินสายคลัสเตอร์เข้ากับพีซีที่มีหน้าต่าง DC แทบจะไม่ทับซ้อนกับช่วงแบตเตอรี่ ขวา: ตรวจสอบให้แน่ใจว่า 604~806VDC หรือ 672~864VDC อยู่ภายในหน้าต่าง PCS โดยมีระยะขอบที่ปลายทั้งสองข้าง

ผิด: การผสมคลัสเตอร์ 225kWh และ 241kWh บนรถบัสคันเดียว ขวา: หน่วยขนานต้องเป็นรุ่นเดียวกัน ดังนั้นแรงดันไฟฟ้าที่กำหนดจึงตรงกัน

ผิด: ปล่อยให้ต่อมทางเข้าด้านล่างของ DC สามารถเข้าถึงน้ำไหลบ่าได้ ขวา: ปิดต่อมขณะติดตั้ง และรักษาบริเวณฐานให้ชัดเจน

ผิด: สมมติว่า IP54 หมายถึงการสัมผัสกลางแจ้งทุกที่ ด้านขวา: ทนทานต่อฝุ่นและการกระเด็นของน้ำ ไม่ใช่น้ำขัง - ป้องกันไม่ให้กระจุกดาวอยู่ในพื้นที่เสี่ยงน้ำท่วม

ผิด: ข้ามการทดสอบแผนที่ comms ก่อนที่จะเพิ่มพลัง ขวา: ดำเนินการจับมือ CAN/RS485 ระดับตั้งโต๊ะกับ EMS ของคุณก่อนที่คลัสเตอร์จะเชื่อมต่อกับบัส

สิ่งที่ผู้รวมระบบรายงาน

ผู้รวมระบบในดูไบจับคู่คลัสเตอร์ 241kWh กับ PCS ขนาด 500kW สำหรับโครงการโรงแรมในช่วงต้นปี 2025 วิศวกรหลักของพวกเขากล่าวว่าแผนที่ลงทะเบียน CAN ช่วยให้พวกเขาทำแผนที่ EMS เสร็จได้ในช่วงบ่าย และรายงานการทดสอบของโรงงานทำให้การตรวจสอบเอกสารของหน่วยงานท้องถิ่นตรงไปตรงมา แม้ว่าส่วนท้ายของสายเคเบิล DC จะสั้นกว่าแนวปฏิบัติมาตรฐาน พวกเขาจึงเพิ่มกล่องรวมสัญญาณ

EPC ในเคปทาวน์ได้รับมาตรฐานบนคลัสเตอร์ 225kWh ในไซต์ค้าปลีกสามแห่ง หัวหน้าฝ่ายจัดซื้อสังเกตเห็นว่าตู้ขนาด 2,050 กก. ที่เหมือนกันและรายการอะไหล่ทั่วไปทำให้การขนส่งในสถานที่ทำงานง่ายขึ้น ในขณะที่ทีมงานทดสอบการใช้งานบ่นว่าแผงเข้าถึงบริการของเครื่องปรับอากาศอยู่ด้านข้างซึ่งหันหน้าเข้าหาผนังในรูปแบบที่ต้องการ

ผู้รับเหมาทำเหมืองแร่ในเมืองเมเดลลิน ประเทศโคลอมเบียดำเนินการคลัสเตอร์ขนาด 241kWh สองคลัสเตอร์บนบัส DC หนึ่งบัสที่อยู่ด้านหลังระบบดีเซลไฮบริด วิศวกรควบคุมของพวกเขายืนยันว่าการกำหนดค่าแบบขนานนั้นตรงกับ SOC ตามที่โฆษณาไว้ และขอตัวเลือกเสาอากาศ WiFi ที่ยาวขึ้น เพื่อให้การวินิจฉัยคลัสเตอร์ไปถึงห้องควบคุมโดยไม่ต้องใช้สายเคเบิล

ผู้รวมคำตอบถามก่อนลงนาม

ถาม: PCS รวมอยู่ด้วยหรือไม่

ตอบ: ไม่ นี่คือกลุ่มแบตเตอรี่ฝั่ง DC โดยจะส่งมอบให้กับ PCS/EMS ของคุณผ่าน CAN, อีเธอร์เน็ต หรือ RS485 (อุปกรณ์เสริม 4G)

ถาม: แรงดันไฟฟ้าของ PCS ใดที่ตรงกับ?

A: คลัสเตอร์ 225kWh ครอบคลุม 604~806VDC; 241kWh ครอบคลุม 672~864VDC ตรวจสอบหน้าต่าง PCS DC ของคุณเทียบกับช่วง

ถาม: ฉันสามารถรันสองคลัสเตอร์พร้อมกันได้หรือไม่

ตอบ: ใช่ คลัสเตอร์รุ่นเดียวกันบนบัส DC เดียวกัน แรงดันไฟฟ้าที่กำหนดตรงกัน ซึ่งรวบรวมโดย EMS ของไซต์

ถาม: กระแสไฟฟ้ามาตรฐานคืออะไร?

A: 150A ต่อคลัสเตอร์ที่อัตรา 0.5CP; PCS กำหนดพลังงาน คลัสเตอร์กำหนดพลังงาน

ถาม: ประสิทธิภาพไป-กลับเป็นอย่างไร?

ตอบ: สูงสุด 88% ที่ 0.5C ต่อการชาร์จหนึ่งครั้งและการคายประจุหนึ่งครั้ง รวมอุปกรณ์เสริมด้วย

ถาม: เซลล์จะอยู่ได้นานแค่ไหน?

ตอบ: มากกว่า 8,000 รอบที่ 0.5C และ 25°C โดยมีการเก็บรักษาอย่างน้อย 80% อุณหภูมิโดยรอบที่สูงขึ้นจะสั้นลง

ถาม: ใช้ได้กับ EMS บุคคลที่สามหรือไม่

ตอบ: ได้ - แผนที่ทะเบียนเป็นส่วนหนึ่งของชุดเอกสาร ดังนั้นวิศวกรของคุณสามารถบูรณาการได้โดยไม่ต้องติดต่อกับทางโรงงาน

ถาม: ระยะเวลารอคอยคืออะไร?

ตอบ: 25-35 วันทำการสำหรับคลัสเตอร์มาตรฐาน บวกกับการจองสินค้าอันตรายที่ต้นทางประมาณหนึ่งสัปดาห์
