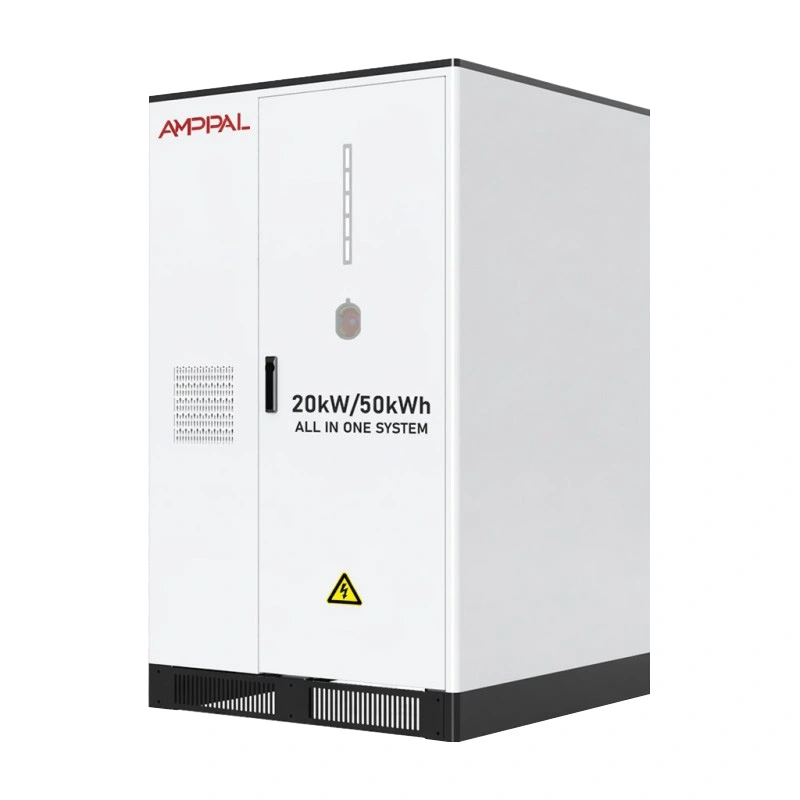

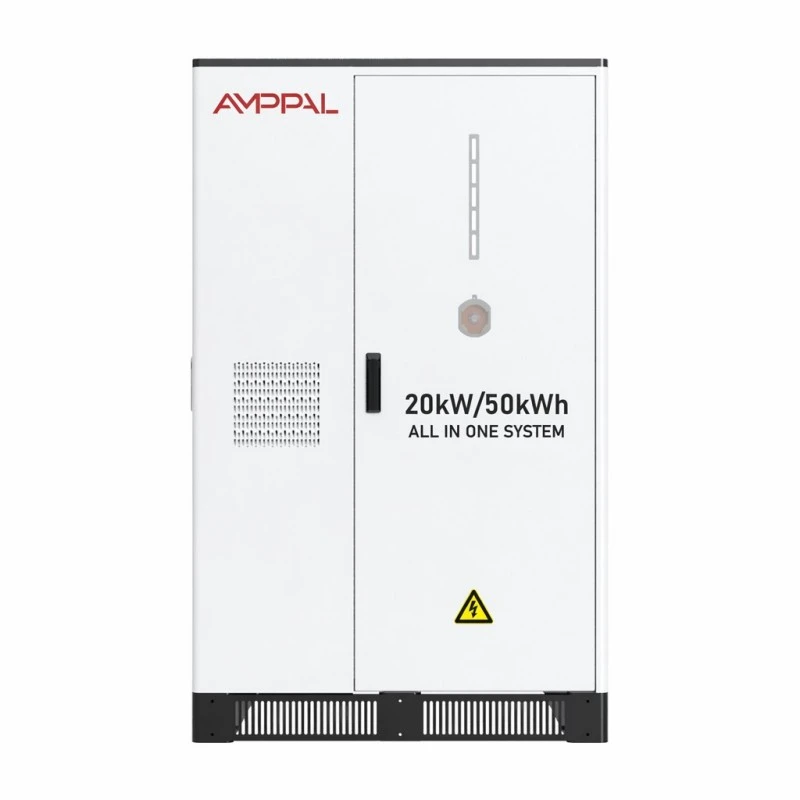

ระบบจัดเก็บพลังงานแบตเตอรี่ออลอินวันขนาด 20–50kW สำหรับการใช้งานเชิงพาณิชย์และพลังงานแสงอาทิตย์

หนึ่งคณะรัฐมนตรีแทนที่จะเป็นสามรายการจัดซื้อจัดจ้าง

โดยปกติแล้ว โครงการจัดเก็บพลังงานแสงอาทิตย์บวกจะหมายถึงผู้จำหน่ายสามราย ได้แก่ อินเวอร์เตอร์ PV ชั้นวางแบตเตอรี่ และตัวควบคุมที่สื่อสารกับทั้งสองราย แต่ละคนมีการรับประกันของตัวเอง วิศวกรทดสอบการใช้งานของตัวเอง และเกมตำหนิของตัวเองเมื่อระบบมีประสิทธิภาพต่ำกว่า ระบบจัดเก็บพลังงานแบตเตอรี่ออลอินวันขนาด 20–50kW สำหรับการใช้งานเชิงพาณิชย์และพลังงานแสงอาทิตย์นี้รวมทั้งสามระบบไว้ในการจัดส่งครั้งเดียว

ระยะอินเวอร์เตอร์ยอมรับ DC สูงสุด 26kW จากอาร์เรย์บนหลังคาของคุณ (39kW ในรุ่น 30kW, 65kW ในรุ่น 50kW) ผ่านตัวติดตาม MPPT 2/4 ตัว ดังนั้นแบตเตอรี่จึงชาร์จจากพลังงานแสงอาทิตย์โดยไม่ต้องใช้อินเวอร์เตอร์ไฮบริดแยกต่างหากหรือกล่องสตริงเพิ่มเติม

ภายในเป็นแบตเตอรี่ LFP ขนาด 51.2kWh ที่สร้างจากชุดขนาด 10.24kWh จำนวนห้าชุด พร้อมด้วยตรรกะการควบคุมภายในที่ดำเนินการแบบสิ้นเปลืองเอง การเปลี่ยนเกียร์ตามเวลาใช้งาน และการสำรองข้อมูลกริดจากหน้าจอเดียวกัน สำหรับไซต์ที่ต้องการใช้พลังงานแสงอาทิตย์เองและครอบคลุมการไฟฟ้าดับ นี่เป็นเส้นทางที่สั้นที่สุดจากการสั่งซื้อไปยังการส่งออก

เหตุใดระดับอินพุตพลังงานแสงอาทิตย์จึงมีความสำคัญ

อินพุต PV สูงสุด 26kW ในรุ่น 20kW ช่วยให้อาเรย์เกินพิกัดอินเวอร์เตอร์ MPPT จะจับส่วนเกินแทนที่จะตัดผลผลิตในเวลากลางวัน

2/4 วิธี MPPT: ตัวติดตามสองตัวเป็นมาตรฐาน สี่ตัวที่หลังคาของคุณหันหน้าไปทางราบที่แตกต่างกัน - ด้านที่แรเงาด้านหนึ่งไม่ขัดขวางอีกด้าน

แรงดันไฟฟ้ากริดที่กำหนดคือ 380V AC ที่มีพิกัดความเผื่อ 50/60Hz ±5Hz ดังนั้นตู้เดียวกันจึงรองรับตลาด 50Hz และ 60Hz โดยไม่มีตัวแปรจากโรงงาน

ที่ประสิทธิภาพสูงสุด 97% และความลึกการปล่อยประจุ 90% พลังงานแสงอาทิตย์แต่ละกิโลวัตต์-ชั่วโมงจะเข้าถึงโหลดมากขึ้น แทนที่จะสูญเสียไปในการแปลง

การสื่อสารผ่าน CAN/RS485/WiFi ครอบคลุมการตรวจสอบในพื้นที่ การจับมืออินเวอร์เตอร์ และการอ่านข้อมูลระยะไกลโดยไม่ต้องซื้อเกตเวย์แยกต่างหาก

ทางเข้า AC ด้านล่าง แบบ 3 เฟส 4 สาย (3L+N+PE) เก็บเส้นทางสายเคเบิลไว้ภายในแท่น และลดระยะการเดินไปยังแผงสวิตช์หลัก

ข้อมูลจำเพาะทางเทคนิค

ที่ซึ่งตู้ขนาด 20-50kW ได้รับการเก็บรักษา

โรงงานขนาดเล็กที่มีการผลิตพลังงานแสงอาทิตย์บนหลังคาและในช่วงบ่ายสูงสุด: รุ่น 20kW/51.2kWh ครอบคลุมความต้องการที่เพิ่มขึ้น 20kW เป็นเวลาประมาณสองชั่วโมงครึ่ง

โรงแรมและเกสท์เฮาส์ที่ใช้เครื่องปรับอากาศโดยคิดภาษีตามการใช้งาน: เรียกเก็บเงินข้ามคืน โดยปล่อยผ่านหน้าต่างทำความเย็น

สถานที่แปรรูปทางการเกษตรที่มีคุณภาพกริดไม่สม่ำเสมอ — ตู้จะขับเคลื่อนผ่านแรงดันไฟฟ้าที่ตกบนการควบคุมในพื้นที่โดยไม่ต้องใช้ซอฟต์แวร์ EMS ภายนอก

เครือข่ายร้านค้าปลีกและโรงงานที่เช่าพื้นที่: ตู้หนึ่งตู้ไม่ต้องการพื้นที่แบตเตอรี่โดยเฉพาะ มีเพียงแผ่นคอนกรีตเรียบและช่องต่อสายเคเบิล

ลานหน้ารถ EV ที่มีโหลดประจุพอประมาณ: บัฟเฟอร์ 2-4 เครื่องชาร์จที่ช้าออกจากการเชื่อมต่อกริดที่อ่อนแอโดยไม่ต้องอัพเกรดหม้อแปลง

โทโพโลยีแบบไฮบริดทำงานอย่างไรในหนึ่งวัน

ในตอนเช้า เครื่องติดตาม MPPT จะป้อนพลังงานแสงอาทิตย์เข้าไปในโหลดของอาคารก่อน ส่วนเกินจะเข้าสู่แบตเตอรี่จนกว่าจะถึงเพดาน SOC ที่ตั้งโปรแกรมไว้ โดยทั่วไปคือ 90-100% ขึ้นอยู่กับแผนภาษีของคุณ

เมื่อโหลดเกินพลังงานแสงอาทิตย์บวกแบตเตอรี่ โครงข่ายจะครอบคลุมความสมดุลได้อย่างราบรื่น - ขั้นตอนการแปลงหนึ่งขั้นตอน ไม่ใช่กล่องสองกล่องที่เจรจาผ่านรถบัส

ในเวลากลางคืน แบตเตอรี่จะคายประจุในช่วงเวลาที่มีอัตราภาษีสูงสุด และ EMS จะสงวน SOC พื้นไว้สำหรับการสำรองข้อมูลกริด เนื่องจากตัวควบคุมภายในเครื่องกำหนดเวลาไว้ การเชื่อมต่ออินเทอร์เน็ตที่ขาดหายไม่ได้หยุดตรรกะในการเปลี่ยนแปลง — เพียงแต่หยุดแดชบอร์ดระยะไกลเท่านั้น

ไฟล์ความปลอดภัยประกอบด้วยอะไรบ้าง

การป้องกันอัคคีภัยคือละอองที่ระดับ PACK และละอองอีกครั้งที่ระดับตู้ — สองขั้นตอนแยกกันโดยมุ่งเป้าไปที่สถานที่ที่แตกต่างกันสองแห่งซึ่งเหตุการณ์ความร้อนสามารถเริ่มต้นได้

เซลล์ LFP 3.2V/100Ah รองรับมาตรฐาน CE และ RoHS ในระดับแพ็ค และอุปกรณ์ทั้งชุดจัดส่งมาพร้อมกับเอกสาร UN38.3 และ MSDS สำหรับศุลกากรและการประกันภัย

การระบายความร้อนด้วยอากาศอัจฉริยะช่วยให้ห้าแพ็คอยู่ภายในช่วงอุณหภูมิที่แคบ เส้นโค้งของพัดลมจะเป็นไปตามอุณหภูมิของเซลล์ แทนที่จะทำงานด้วยความเร็วสูงสุดตลอดทั้งวัน

โครงสร้าง IP54 เหมาะกับตำแหน่งหลังคากลางแจ้งและห้องต้นไม้ที่มีหลังคาคลุม ช่องใส่ไฟฟ้าจะถูกแยกออกจากช่องใส่แบตเตอรี่ภายในตู้

อายุการใช้งานของวงจรระบุไว้ที่ >6000 ครั้งที่ 0.5C และ 25°C โดยมีการกักเก็บพลังงานอย่างน้อย 80% — หนึ่งรอบเต็มต่อวันทำงานคือประมาณยี่สิบปีก่อนถึงเกณฑ์

หน้าต่างโดยรอบคือ 0°C ถึง +50°C โดยมีความชื้น 0-95%RH และระดับความสูง 2000 ม. (ลดค่าไว้ด้านบน) ห้องต้นไม้ที่ไม่ได้รับเครื่องทำความร้อนส่วนใหญ่นั่งอยู่ข้างใน

วิธีสร้างตู้ขนาด 850 กก. ใน Yueqing

1. ทางเข้าเซลล์ — เซลล์ LFP ขาเข้าจะถูกสุ่มตัวอย่างเป็นกลุ่มสำหรับความจุและความต้านทานภายในก่อนที่การประกอบแพ็คใดๆ จะเริ่มต้นขึ้น

2. ชุดประกอบ — ชุด 102.4V/10.24kWh ได้รับการทดสอบแบบเชื่อม ใช้สาย และฉนวน โดยติดตั้ง BMS ของชุด

3. การผลิตตู้ — เหล็กแผ่นถูกตัดด้วย CNC งอและเชื่อม จากนั้นผ่านกระบวนการเตรียมผิวและเคลือบด้วยสีฝุ่นในแนวเดียวกับที่ใช้สำหรับผลิตภัณฑ์ชาร์จ

4. การบูรณาการอินเวอร์เตอร์ — สเตจ PV, สเตจ DC ของแบตเตอรี่ และเทอร์มินอล AC ถูกต่อเข้ากับตัวควบคุมในเครื่องไว้ในบัสเดียว

5. การติดตั้งไฟและความร้อน - มีการติดตั้งและตรวจสอบการทำงานของเครื่องกำเนิดละอองลอย ท่ออากาศ และเซ็นเซอร์อุณหภูมิ

6. การทดสอบการใช้งาน — ทุกตู้ชาร์จและคายประจุที่อุณหภูมิ 0.5C เต็ม โดยมีการบันทึกแรงดันไฟฟ้าและอุณหภูมิระดับแพ็ค

7. การจำลองกริด — การเปลี่ยนผ่านกริดและนอกกริดได้รับการตรวจสอบกับแหล่งจ่ายไฟ AC ที่ตั้งโปรแกรมได้ก่อนที่จะเผยแพร่

8. การบรรจุ — ตู้ถูกยึดเข้ากับพาเลทเสริมที่มีตัวแสดงการกระแทก ห่อและเตรียมสำหรับการบรรทุกภาชนะ

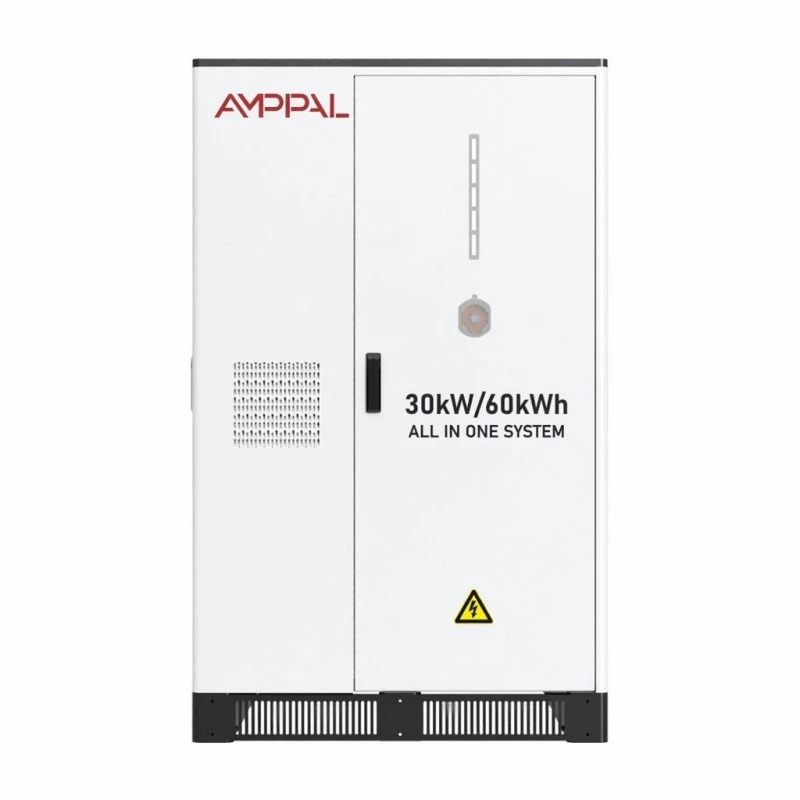

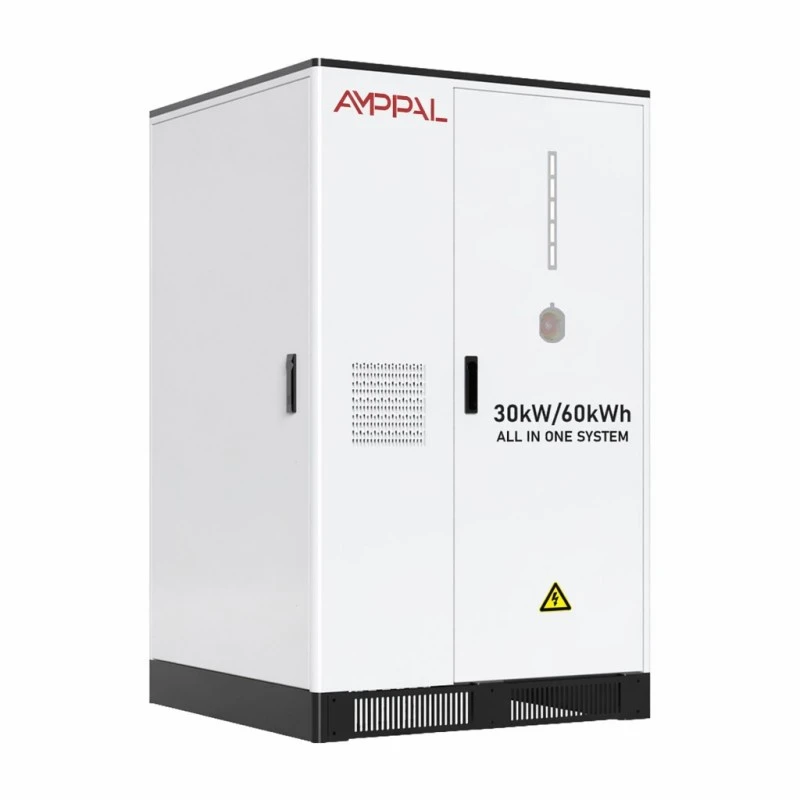

กำลังเลือกระหว่าง 20, 30 และ 50kW

จับคู่โมเดลกับการนำเข้ากรณีที่แย่ที่สุด ไม่ใช่ค่าเฉลี่ย วัดความต้องการครึ่งชั่วโมงที่ขับเคลื่อนการเรียกเก็บเงินของคุณจริง: รุ่น 20kW รับภาระจากแบตเตอรี่ได้สูงสุด 20kW รุ่น 30kW 30kW และรุ่น 50kW 50kW พลังงานดังต่อไปนี้: 51.2, 61.44 และ 107kWh ตามลำดับ

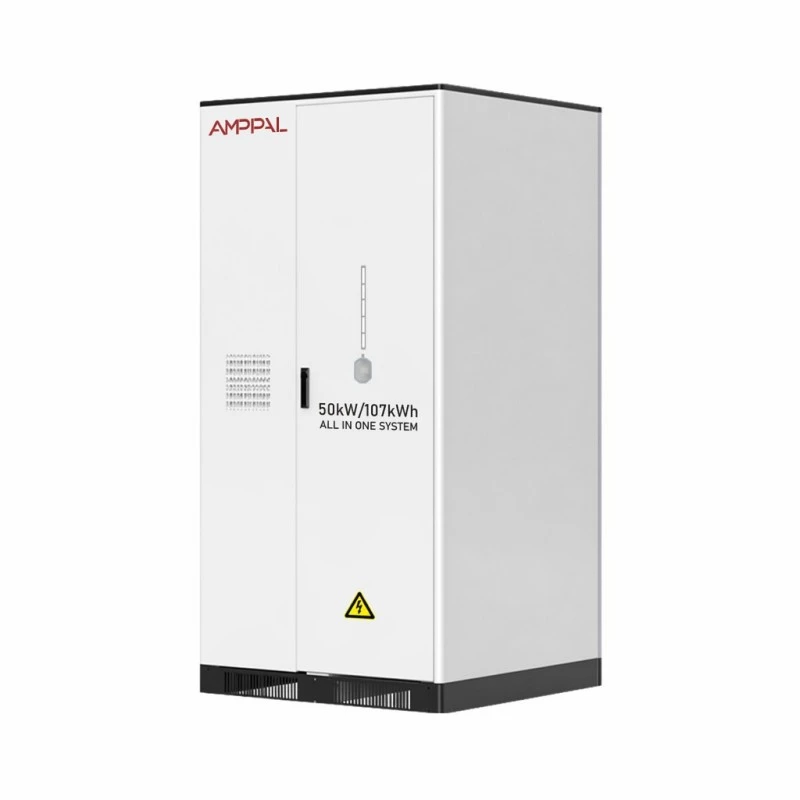

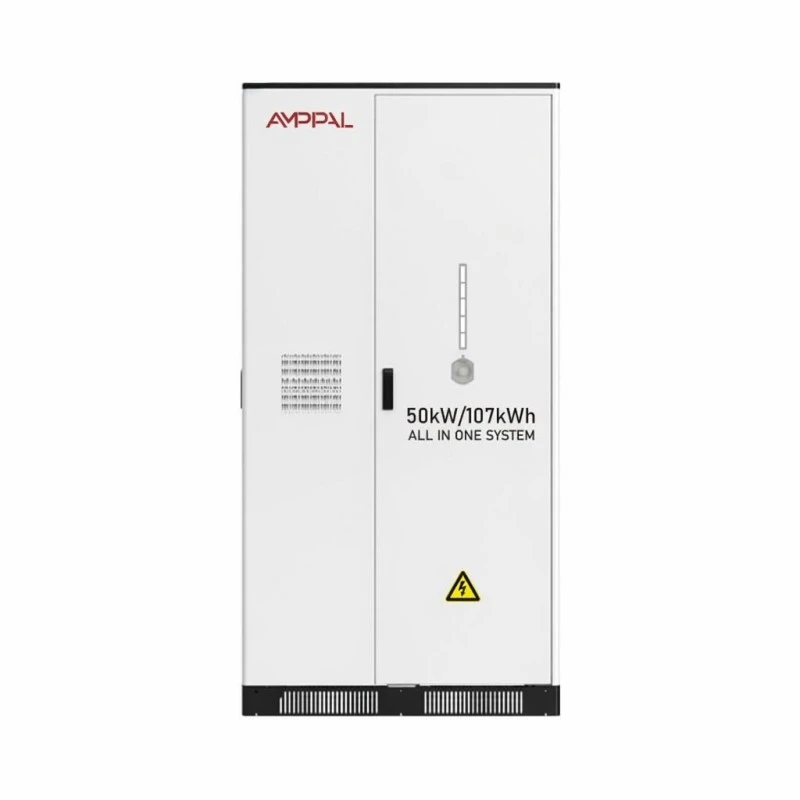

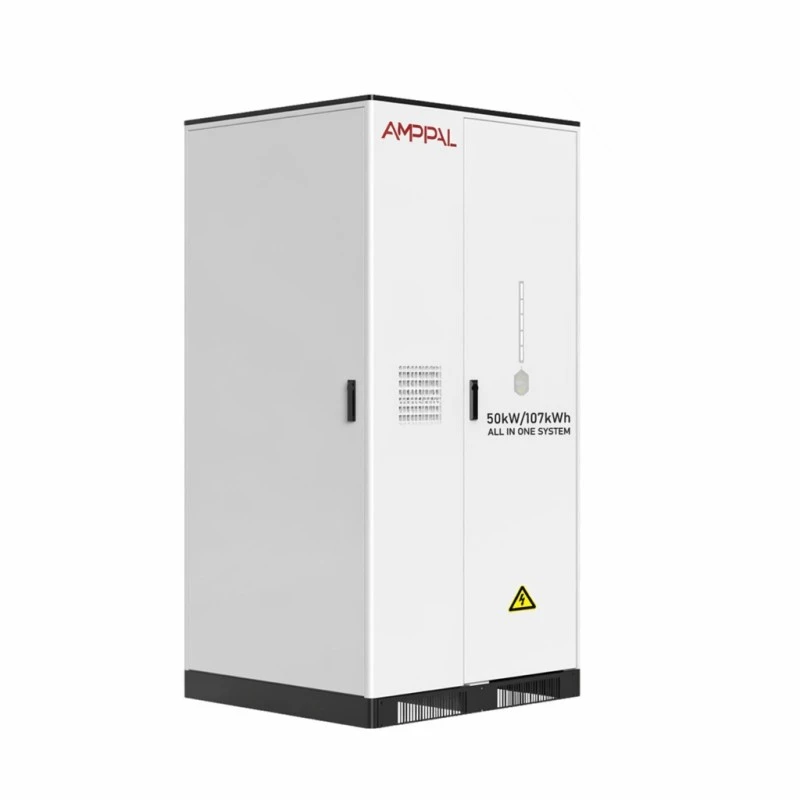

ตู้ขนาด 50kW มีความแตกต่างทางกายภาพ — 1100*1205*2200 มม. และ 1200 กก. เทียบกับ 1000*1106*1640 มม. และ 850 กก. สำหรับตู้ขนาดเล็ก 2 ตู้ ดังนั้นควรตรวจสอบความกว้างของประตู การบรรทุกของพื้น และการเข้าถึงเครนก่อนดำเนินการ

หากไซต์ของคุณไม่มีปัญหาในการนำเข้ากริดและไม่มีการกระจายเวลาใช้งาน ตู้นี้น่าจะใช้จ่ายผิด มันจ่ายคืนผ่านการบริโภคเองและการเปลี่ยนอัตราภาษี หากไม่มีสิ่งเหล่านั้น แบตเตอรี่ก็ถือเป็นทรัพย์สินที่จอดไว้ เราจะบอกคุณก่อนที่เราจะรับคำสั่งซื้อของคุณ

เปรียบเทียบราคาระหว่างซัพพลายเออร์

ถามว่าประสิทธิภาพที่เสนอมานั้นเป็นระดับระบบหรือเฉพาะอินเวอร์เตอร์เท่านั้น ค่าของเราสูงสุด 97% โดยวัดที่ขอบเขตตู้รวมทั้งโหลดเสริมด้วย

ถามว่าการป้องกันอัคคีภัยครอบคลุมทั้งระดับแพ็คและระดับตู้หรือไม่ — ราคาที่มีสเปรย์ฉีดในตู้จะทำให้แพ็คไม่มีการป้องกันเท่านั้น

ถามว่าเพดานอินพุต MPPT คืออะไร 'ไฮบริด 20kW' ที่รับ PV เพียง 15kW บังคับให้คุณซื้ออินเวอร์เตอร์ตัวที่สองในภายหลัง

ถามเกี่ยวกับ EMS: ตัวควบคุมภายในเครื่องสามารถทำงานได้โดยไม่มีระบบคลาวด์หรือไม่ ของเราทำ ซึ่งมีความสำคัญในตลาดที่มีการเชื่อมต่อที่ไม่สม่ำเสมอ

เงื่อนไขทางการค้า: 25-35 วันทำการสำหรับรุ่นมาตรฐาน รับประกันห้าปีสำหรับตู้ที่สมบูรณ์ ปริมาณขั้นต่ำหนึ่งหน่วยสำหรับคำสั่งประเมินผล

จัดส่งตู้แบบชิ้นเดียว

รุ่น 20kW และ 30kW มีขนาด 1,000*1106*1640 มม. และมีน้ำหนัก 850-950 กก. รุ่น 50kW คือ 1100*1205*2200 มม. ที่ 1200 กก. เรือแต่ละลำบนพาเลทเหล็กเสริมแรงพร้อมกระเป๋ารถยก เตรียมพร้อมสำหรับรถยกหางถึงที่หมาย

หนึ่งหน่วยใช้เวลาประมาณหนึ่งในสามของตู้คอนเทนเนอร์ขนาด 20 ฟุต ทั้งสองพอดีสบายด้วยการค้ำยัน เนื่องจากมีการติดตั้งแบตเตอรี่ การจัดส่งจึงจัดอยู่ในประเภท UN3480 สินค้าอันตราย - เราเตรียมรายงาน UN38.3 และ MSDS และคุณควรจัดสรรงบประมาณเพิ่มเติมประมาณหนึ่งสัปดาห์สำหรับการจองสินค้าอันตรายที่ท่าเรือ

ข้อกำหนดคือ FOB Ningbo หรือ Shanghai ตามมาตรฐาน CIF ตามคำขอ สำหรับการขนส่งทางอากาศแบบหน่วยเดียว น้ำหนักและระดับแบตเตอรี่ทำให้ไม่ประหยัด การขนส่งทางทะเลหรือทางบกเป็นเส้นทางปฏิบัติ

การรับประกัน การเสื่อมสภาพ และการสลับแพ็ค

รับประกันห้าปีสำหรับตู้ทั้งชุด — ชุด อินเวอร์เตอร์ พัดลมระบายความร้อน และตัวควบคุมภายใน — ไม่ใช่แค่แบตเตอรี่

รับประกันความจุว่าจะเก็บพลังงานได้อย่างน้อย 80% ในช่วงห้าปีแรกภายใต้การหมุนเวียน 0.5C ปกติ การย่อยสลายนอกเหนือจากนั้นให้ครอบคลุมภายใต้ข้อกำหนดเดียวกัน

แพ็กเป็นโมดูลที่ใช้แทนกันได้: แพ็กที่ล้มเหลวจะถูกสลับในไม่กี่ชั่วโมงโดยไม่ต้องส่งคืนทั้งตู้ และ BMS จะปรับสมดุลใหม่โดยอัตโนมัติเมื่อรีสตาร์ท

การบริการรายปีครอบคลุมถึงการทำความสะอาดตัวกรอง การตรวจสอบแรงบิดของขั้วต่อ การตรวจสอบพัดลม และการตรวจสอบความจุ การวินิจฉัยระยะไกลของเราสามารถตั้งค่าสถานะแพ็คที่อ่อนแอก่อนได้

ชุดอะไหล่และแผงควบคุมจะถูกเก็บไว้ในสต็อกและจัดส่งภายใน 5-7 วันทำการ การรับประกันแบบขยายเป็นแปดหรือสิบปีจะคิดราคา ณ เวลาที่สั่งซื้อ

ข้อผิดพลาดในการติดตั้งที่เราเห็นซ้ำแล้วซ้ำเล่า

ผิด: สมมติว่าเอาต์พุต 380V ป้อนอุปกรณ์เฟสเดียวโดยตรง ขวา: ตู้เป็นแบบสามเฟส แยกโหลดออกเป็น L1/L2/L3 และรักษาพันธะที่เป็นกลางตามรหัสท้องถิ่น

ผิด: ติดตั้งบนพื้นไม้หรือเครื่องปาดแบบบาง ขวา: น้ำหนัก 850-1200 กก. ต้องใช้แผ่นคอนกรีตหรือพื้นเสริมแรงที่รับน้ำหนักเฉพาะจุด

ผิด: การรันสตริง PV ที่มีการวางแนวแบบผสมลงในตัวติดตามเดียวโดยคาดว่าจะได้เอาต์พุตเต็ม ขวา: ใช้การกำหนดค่า MPPT 4 ทิศทางและกำหนดแอซิมัทให้ตัวติดตามของตัวเอง

ผิด: เก็บแบตเตอรี่ไว้ต่ำกว่า -20°C หรือชาร์จสูงกว่า +50°C ขวา: เคารพหน้าต่างอุณหภูมิในการจัดเก็บที่ -20°C ถึง +60°C และความชื้นในการทำงาน 0-95%RH

ผิด: ฝังทางเข้าสายเคเบิลด้านล่างในน้ำหรือเศษซาก ขวา: รักษาฐานให้ชัดเจน — ทางเข้าด้านล่างของ AC (3L+N+PE) ถือว่าบริเวณต่อมยังคงเข้าถึงได้

สิ่งที่ผู้ติดตั้งและเจ้าของรายงาน

เวิร์กช็อปตัดเย็บเสื้อผ้าในเมืองธากา ประเทศบังกลาเทศได้วางโมเดล 30kW ไว้ด้านหลังหลังคาขนาด 40kWp ในต้นปี 2025 เจ้าของรายงานว่าชั่วโมงเครื่องกำเนิดไฟฟ้าดีเซลลดลงจากรายวันเหลือเพียงไม่กี่ชั่วโมงต่อเดือน และผู้ติดตั้งตั้งข้อสังเกตว่า MPPT ที่ผสานรวมเข้าด้วยกันช่วยประหยัดเวลาในการทดสอบเดินเครื่องได้หนึ่งสัปดาห์เมื่อเทียบกับอุปกรณ์ที่แยกจากกัน แม้ว่าพวกเขาต้องการเสาอากาศ WiFi ให้ใช้งานได้นานกว่าคลังสินค้าหลังคาโลหะก็ตาม

ผู้ประกอบการซูเปอร์มาร์เก็ตในโซเฟีย ประเทศบัลแกเรีย ใช้หน่วยขนาด 20kW เทียบกับส่วนต่างภาษีทั้งกลางวันและกลางคืน ผู้จัดการสิ่งอำนวยความสะดวกของพวกเขายืนยันว่าคณะรัฐมนตรีจ่ายค่าไฟฟ้าประมาณหนึ่งในสามของเดลต้าไฟฟ้าต่อเดือน และเพิ่มข้อร้องเรียน: พัดลมได้ยินเสียงอยู่ในห้องเก็บของที่อยู่ติดกัน ดังนั้นพวกเขาจึงย้ายมันไปที่ช่องโหลด

คลังจัดหาเหมืองแร่ในเมืองลิมา ประเทศเปรู ซื้อโมเดล 50kW เพื่อใช้สำรองหลังจากมีการตัดกริดซ้ำหลายครั้ง วิศวกรไฟฟ้าของพวกเขาชื่นชมความเร็วในการเปิด/ปิดโครงข่าย แต่ขอให้ส่งสัญญาณเตือนในพื้นที่ให้ดังกว่านี้ เพราะไฟ LED ที่แผงเพียงอย่างเดียวนั้นพลาดได้ง่ายในช่วงกะกลางคืน

คำถามที่พบบ่อย

ถาม: สามารถชาร์จจากแสงอาทิตย์ล้วน ๆ โดยไม่มีกริดได้หรือไม่

ตอบ: ได้ ในโหมดนอกตาราง MPPT กำหนดเส้นทาง PV ไปยังแบตเตอรี่และโหลด โดยมีกริดสำหรับสำรองข้อมูลเท่านั้น

ถาม: รุ่น 20kW หลังคาเท่าไหร่?

ตอบ: ประมาณ 4kWp ต่อหลังคาที่ดี 20 ตร.ม. ดังนั้นอินพุต PV 26kW จึงเท่ากับแผงประมาณ 130 ตร.ม.

ถาม: จะเกิดอะไรขึ้นระหว่างไฟฟ้าดับ

ตอบ: ตู้จะถ่ายโอนไปยังโหมดนอกกริดโดยอัตโนมัติ SOC สำรองที่คุณกำหนดไว้ใน EMS จะกำหนดระยะเวลาการทำงานของอาคาร

ถาม: แพ็กมีอายุการใช้งานนานเท่าใด?

ตอบ: มากกว่า 6,000 รอบที่ 0.5C และ 25°C ถึง 80% การเก็บรักษา — ประมาณยี่สิบปีในหนึ่งรอบต่อวันทำงาน หรือน้อยกว่าหากปั่นจักรยานหนักขึ้น

ถาม: อินเวอร์เตอร์สามารถเปลี่ยนแยกต่างหากได้หรือไม่

ตอบ: ใช่ ชั้นวางและชุดอินเวอร์เตอร์เป็นโมดูลแยกกัน สามารถใช้งานได้โดยไม่ต้องส่งตู้กลับไปที่โรงงาน

ถาม: ประสิทธิภาพไป-กลับเป็นอย่างไร?

ตอบ: สูงสุด 97% ที่ระดับตู้โดยมีความลึกของการปล่อย 90% — ปริมาณสำรอง DOD 10% ยังช่วยยืดอายุการใช้งานของวงจรอีกด้วย

ถาม: เราจำเป็นต้องมีห้องแบตเตอรี่หรือไม่?

ตอบ: ไม่ได้ IP54 และระบบป้องกันอัคคีภัยภายในทำให้สามารถติดตั้งในห้องโรงงานหรือภายนอกอาคารบนแผ่นคอนกรีตได้

ถาม: ระยะเวลารอคอยคืออะไร?

A: 25-35 วันทำการสำหรับรุ่นมาตรฐาน 20/30/50kW; แรงดันไฟฟ้าที่กำหนดเองจะเพิ่มเวลา
