ระบบจัดเก็บพลังงานแบตเตอรี่ในบ้านขนาด 10kWh สำหรับการสำรองและพลังงานแสงอาทิตย์

ผู้คนมักจะเปรียบเทียบระบบจัดเก็บพลังงานแบตเตอรี่ในบ้านขนาด 10kWh สำหรับการสำรองและพลังงานแสงอาทิตย์เป็นกิโลวัตต์-ชั่วโมง แต่นั่นเป็นเพียงครึ่งหนึ่งของการตัดสินใจซื้อ อีกครึ่งหนึ่งคือแบตเตอรี่สามารถสื่อสารกับอินเวอร์เตอร์ที่ติดตั้งไว้แล้วได้หรือไม่ หากไม่สามารถทำได้ แบตเตอรี่อาจไม่ทำงานตามที่ตั้งใจไว้

ระบบจัดเก็บพลังงานแบตเตอรี่ในบ้านขนาด 10kWh สำหรับการสำรองและพลังงานแสงอาทิตย์ครอบคลุมทั้งสองด้าน ความจุหกขนาดตั้งแต่ 2.56kWh ถึง 10.24kWh ช่วยให้การวัดขนาดสามารถวัดการบริโภคในครัวเรือนได้มากกว่าตัวเลขที่ระบุ แพลตฟอร์มแรงดันไฟฟ้าสามแบบ — 25.6V, 48V และ 51.2V — ตรงกับช่วงอินพุตอินเวอร์เตอร์ไฮบริดทั่วไป

การสื่อสารคือ RS485, RS232 และ CAN เป็นมาตรฐานในทุกรุ่น โดยมีตัวเลือก WiFi, 4G และ Bluetooth ให้เลือก เซลล์เป็น LFP ในกล่องอะลูมิเนียม ทนได้มากกว่า 6000 รอบที่ 0.5C และ 25°C โดยคงความจุไว้อย่างน้อย 80%

ในกรณีที่ตัวแปรทั้งหกแตกต่างกัน

สำหรับระบบจัดเก็บพลังงานแบตเตอรี่ในบ้านขนาด 10kWh สำหรับการสำรองและพลังงานแสงอาทิตย์ นั้น 2.56kWh มีสองวิธี: 25.6V100Ah (8S1P) หรือ 51.2V50Ah (16S1P) พลังงานเท่ากัน แรงดันไฟฟ้าต่างกัน การเลือกควรขึ้นอยู่กับหน้าต่างอินพุต DC ของอินเวอร์เตอร์มากกว่าราคา

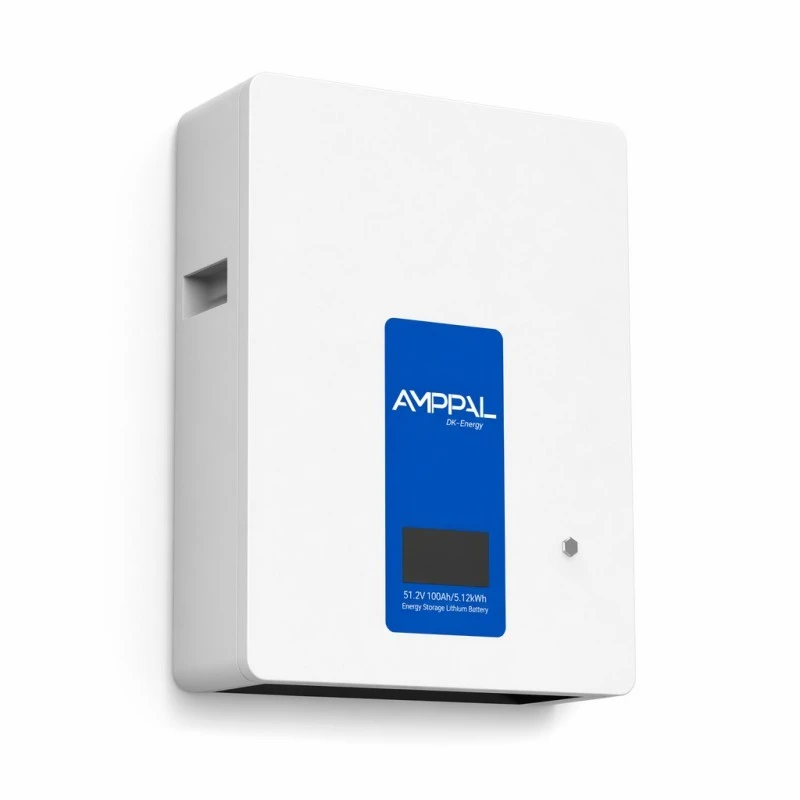

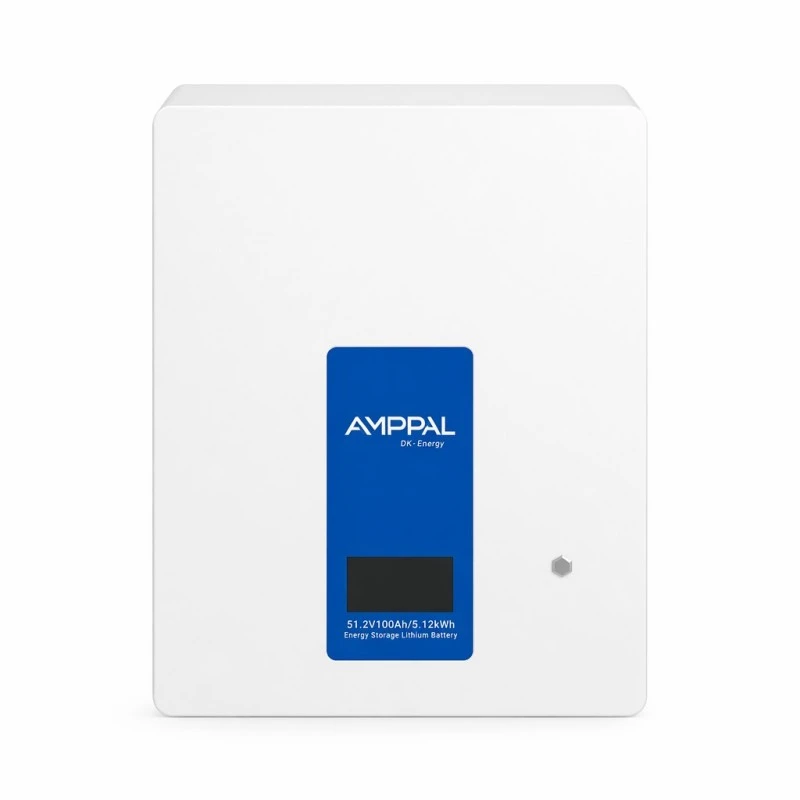

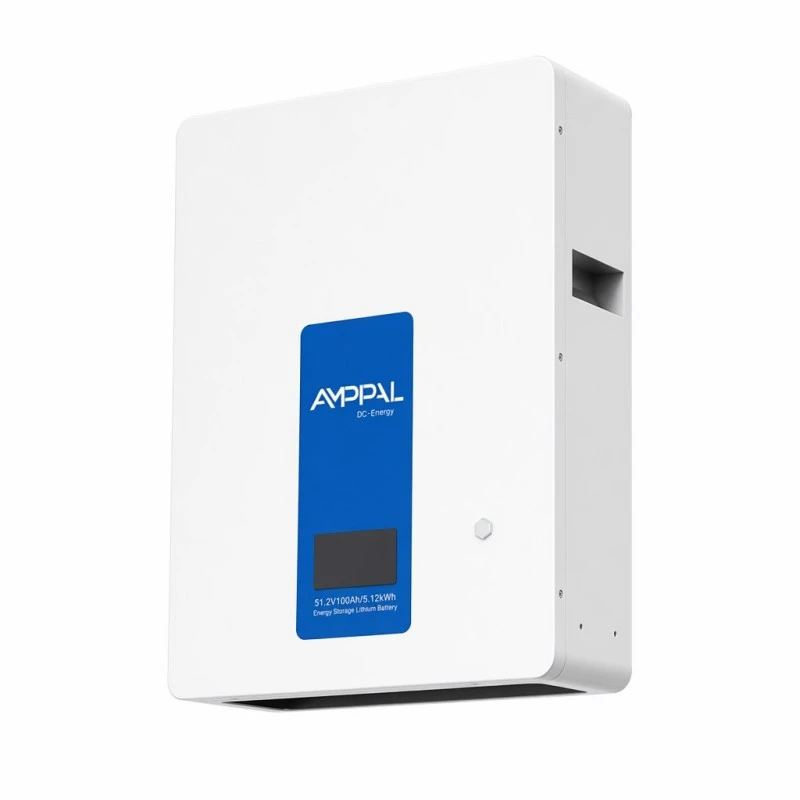

4.8kWh (48V100Ah, 15S1P) และ 5.12kWh (51.2V100Ah, 16S1P) แบ่งขนาดตัวเครื่อง 440*585*170 มม. ที่ 42 กก. และ 46 กก. ตามลำดับ หน่วย 48V เหมาะกับอินเวอร์เตอร์รุ่นเก่าที่ระบุรอบหน้าต่าง 40.5-54VDC

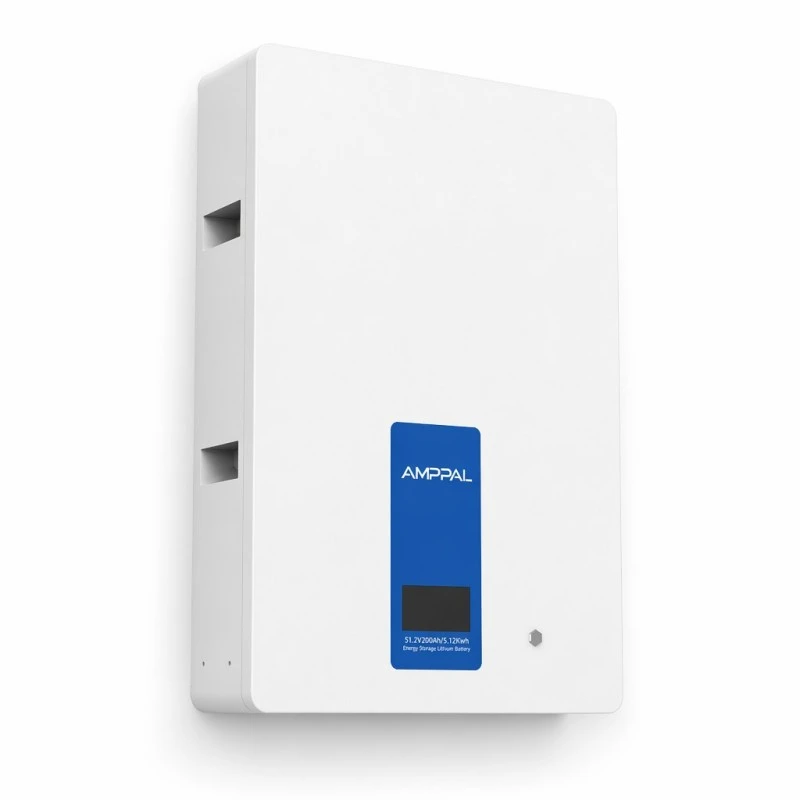

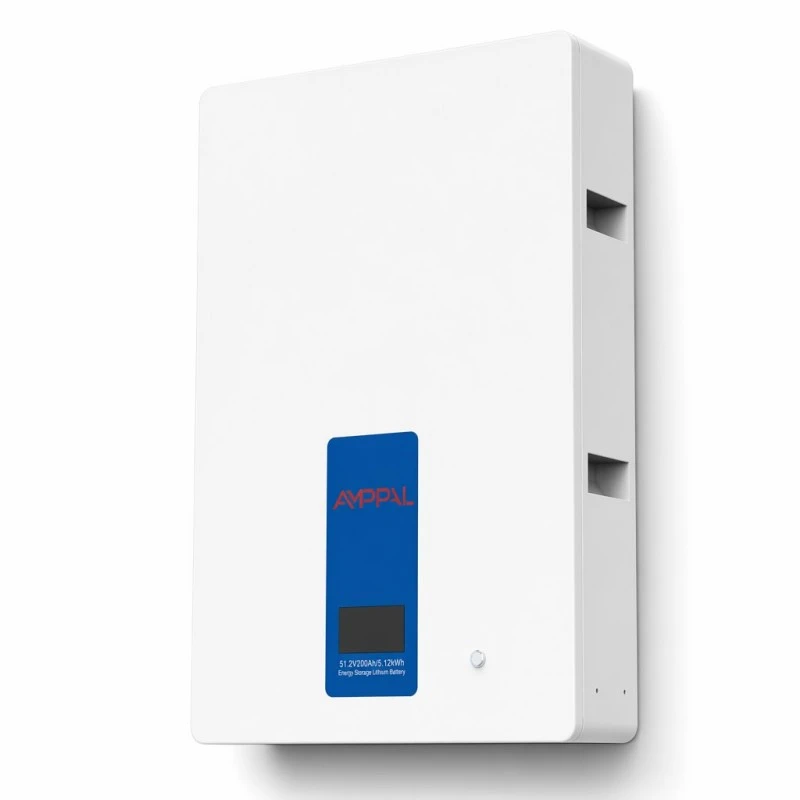

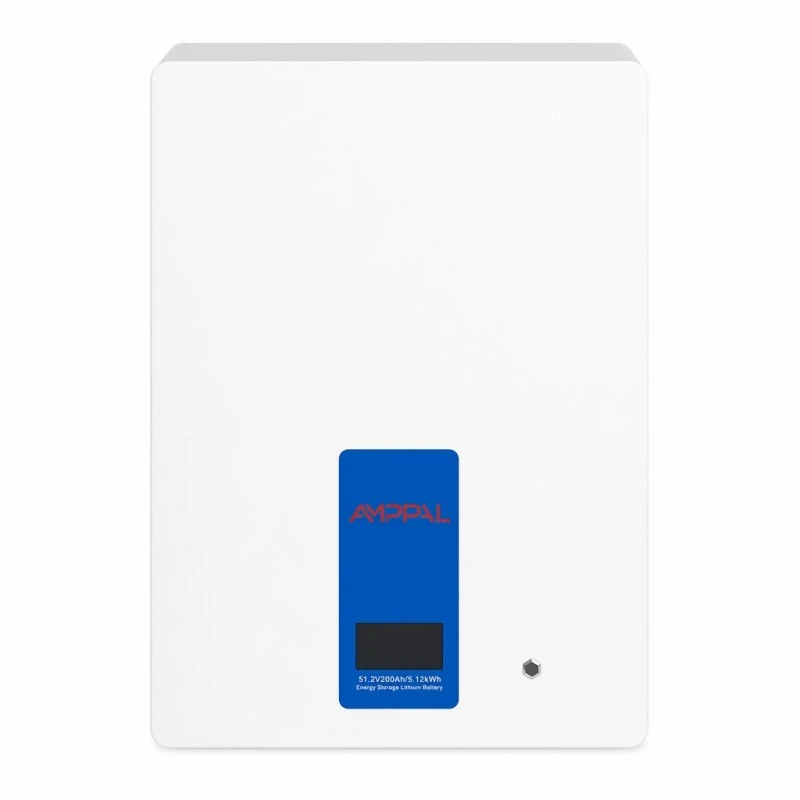

9.6kWh (48V200Ah) และ 10.24kWh (51.2V200Ah) เพิ่มขึ้นเป็น 540*800*170 มม. ที่ 80 กก. และ 85 กก. และเพิ่มกระแสคายประจุมาตรฐานจาก 50A เป็น 100A

การคายประจุสูงสุดคือ 100A สำหรับยูนิตขนาดเล็กสี่ยูนิต และ 105A สำหรับคู่ขนาด 200Ah สิ่งนี้จะกำหนดว่าแบตเตอรี่สามารถรับภาระหนักพร้อมกันได้หรือไม่

ข้อยกเว้นประการหนึ่ง: รุ่น 51.2V50Ah ชาร์จได้สูงสุด 50A หรือครึ่งหนึ่งของ 100A ของยูนิตขนาดเล็กอื่นๆ สิ่งนี้สำคัญกับอาเรย์ขนาดใหญ่ที่สร้างส่วนเกินอย่างรวดเร็ว

ทุกรุ่นมีอุปกรณ์ป้องกันละอองลอยขนาด 12 กรัมภายในแพ็ค ระบบระบายความร้อนตามธรรมชาติโดยไม่ต้องใช้พัดลม และการรับประกัน 5-10 ปี

ข้อมูลจำเพาะทางเทคนิค

การกำหนดขนาด: ค้นหาความจุที่คุณต้องการ

เริ่มต้นด้วยการบริโภคตอนเย็นและข้ามคืน ไม่ใช่ผลรวมรายวันของคุณ อาเรย์จะทำหน้าที่โหลดในเวลากลางวัน แบตเตอรี่จะครอบคลุมชั่วโมงที่แผงไม่ทำอะไรเลย ดึงตัวเลขนั้นออกจากมิเตอร์ของคุณตลอดทั้งสัปดาห์

ครัวเรือนที่ใช้ไฟ 4-6kWh ระหว่างพระอาทิตย์ตกถึงพระอาทิตย์ขึ้นจะได้รับบริการอย่างดีจากหน่วย 5.12kWh ปริมาณการใช้ในช่วง 8-10kWh ชี้ไปที่รุ่น 10.24kWh

จากนั้นตรวจสอบกับอาร์เรย์ แบตเตอรี่ที่มีขนาดใหญ่กว่าการผลิตส่วนเกินในแต่ละวันของคุณจะถูกชาร์จบางส่วนเกือบตลอดทั้งปี ซึ่งอาจส่งผลให้เกิดต้นทุนที่ไม่จำเป็นและลดการใช้วงจรลง อาเรย์ขนาด 3kW ในสภาพอากาศอบอุ่นไม่ค่อยเหมาะกับพื้นที่จัดเก็บขนาด 10.24kWh

จับคู่กับอินเวอร์เตอร์ไฮบริดของคุณ

สำหรับระบบจัดเก็บพลังงานแบตเตอรี่ในบ้านขนาด 10kWh สำหรับการสำรองและพลังงานแสงอาทิตย์ ความเข้ากันได้จะขึ้นอยู่กับการตรวจสอบสองครั้ง ประการแรก แรงดันไฟฟ้า: ช่วงอินพุตแบตเตอรี่ของอินเวอร์เตอร์ต้องมีช่วงการทำงานของแบตเตอรี่ — 20~29.2VDC สำหรับหน่วย 25.6V, 40.5~54VDC สำหรับหน่วย 48V และ 43.2~57.6VDC สำหรับหน่วย 51.2V

ประการที่สอง โปรโตคอล BMS รองรับ RS485, RS232 และ CAN; โดยทั่วไปจะใช้ CAN โดยอินเวอร์เตอร์ไฮบริด จัดเตรียมยี่ห้อและรุ่นของอินเวอร์เตอร์ก่อนสั่งซื้อ เพื่อให้สามารถยืนยันการแมปโปรโตคอลหรือส่งไฟล์การกำหนดค่ามาให้

หากไม่มีการสื่อสาร แบตเตอรี่อาจยังคงชาร์จและคายประจุได้ แต่อินเวอร์เตอร์ไม่สามารถอ่านสถานะการชาร์จหรือบังคับใช้ขีดจำกัดกระแส BMS ได้ การจัดการตามแรงดันไฟฟ้าสามารถเร่งอายุและไม่มีการอ่าน SOC ที่ใช้งานได้ในแอป

การออกแบบและรับรองความปลอดภัย

เคมีของ LFP ในเซลล์ปริซึมที่หุ้มด้วยอะลูมิเนียม — กล่องประกอบด้วยการบวมของเซลล์ที่รูปแบบถุงระบายออกมา สิ่งนี้เกี่ยวข้องกับแบตเตอรี่ที่ติดตั้งภายในบ้าน

แต่ละแพ็คประกอบด้วยหน่วยระงับละอองลอยขนาด 12 กรัม ซึ่งจะปล่อยออกมาภายในตู้ในช่วงแรกสุดของเหตุการณ์ความร้อน ก่อนที่จะแพร่กระจายระหว่างเซลล์

รุ่น 25.6V100Ah ได้รับการรับรอง CE, ROHS, FCC, UN38.3, MSDS และ ISO9001; รุ่นที่เหลือมี CE, ROHS และ FCC

ผู้ส่งสินค้าและศุลกากรกำหนดให้การทดสอบ UN38.3 และ MSDS สำหรับการจัดส่งลิเธียม ทั้งคู่ออกให้ทุกออเดอร์

ทุกแพ็คมีการจัดระดับความจุและความต้านทานภายในที่เข้ากันก่อนการประกอบซีรีส์ ในสตริง 16S เซลล์อ่อนหนึ่งเซลล์จะจำกัดความจุที่ใช้ได้ของทั้งหมด 16 เซลล์

แต่ละหน่วยจะทดสอบรอบการชาร์จและการคายประจุจนเต็มก่อนที่จะบรรจุ โดยจะเก็บบันทึก BMS ไว้ตามหมายเลขซีเรียล

วิธีการผลิตแพ็คเหล่านี้

1. ทางเข้าเซลล์ — ทุกชุดจะถูกสุ่มตัวอย่างสำหรับความจุ ความต้านทานภายใน และแรงดันไฟฟ้าวงจรเปิด โดยเทียบกับตัวเลขที่ซัพพลายเออร์ประกาศไว้

2. การให้เกรดและการจับคู่ - เซลล์จะถูกรวมเข้าด้วยกัน ดังนั้นแต่ละแพ็คจึงถูกสร้างขึ้นจากแถบประสิทธิภาพที่แคบ แทนที่จะเป็นสต็อกแบบผสม

3. การเชื่อมแบบบัสบาร์ - การเชื่อมต่อแบบอนุกรมด้วยการเชื่อมด้วยเลเซอร์และการทดสอบการดึง หลายปีให้หลังรอยเชื่อมที่ไม่ดีก็จะกลายเป็นรอยต่อที่ร้อน

4. การรวม BMS - ติดตั้งบอร์ด กำหนดเส้นทางลีดที่สมดุลและตรวจสอบเซลล์ทีละเซลล์ก่อนที่ตู้จะปิด

5. การประกอบตัวเครื่อง — แผ่นโลหะขึ้นรูปและเคลือบสีฝุ่นภายในบริษัท มีการติดตั้ง LCD และอุปกรณ์กำจัดละอองลอย

6. การโหลดเฟิร์มแวร์และโปรโตคอล — RS485, RS232 และ CAN ทดสอบกับฮาร์ดแวร์อินเวอร์เตอร์อ้างอิง

7. การทดสอบเต็มรอบ — การชาร์จและการคายประจุที่สมบูรณ์หนึ่งครั้งที่กระแสไฟที่กำหนดพร้อมบันทึกแรงดันไฟฟ้าและอุณหภูมิระดับเซลล์

8. การบรรจุ — กล่องหุ้มโฟม ใช้การติดฉลากสินค้าอันตราย UN3480 แล้ววางบนพาเลทเพื่อการส่งออก

แบตเตอรี่นี้อยู่ที่ไหน — และไม่ได้อยู่ที่ไหน

มีไว้สำหรับติดตั้งภายในอาคาร IP20 ให้การป้องกันนิ้วมือและวัตถุแข็งที่สูงกว่า 12 มม. และไม่มีการป้องกันน้ำ สถานที่ที่เหมาะสม ได้แก่ โรงจอดรถ ห้องอเนกประสงค์ ห้องใต้ดิน หรือห้องโรงงาน

หน้าต่างการทำงานอยู่ที่ 0~+40°C โดยมีความชื้นที่ 65±20%RH และระดับความสูงสูงสุด 2500 ม. โรงจอดรถที่ไม่ได้รับเครื่องทำความร้อนในสภาพอากาศที่มีอุณหภูมิต่ำกว่าจุดเยือกแข็งจะทำให้แบตเตอรี่อยู่นอกระยะการชาร์จตลอดฤดูหนาว BMS จะปฏิเสธการชาร์จที่อุณหภูมิต่ำกว่า 0°C ซึ่งเป็นพฤติกรรมการป้องกันตามปกติมากกว่าข้อผิดพลาด

หากตำแหน่งที่เป็นไปได้เพียงแห่งเดียวคือกลางแจ้ง จำเป็นต้องมีตู้กลางแจ้งที่ได้รับการจัดอันดับ IP ผลิตภัณฑ์นี้ไม่ได้มีไว้สำหรับการติดตั้งกลางแจ้ง

คำถามที่ต้องถามผู้จำหน่ายแบตเตอรี่สำหรับบ้าน

อายุการใช้งานของวงจรควรระบุด้วยอัตรา อุณหภูมิ และการเก็บรักษาไว้ด้วยกัน สำหรับช่วงนี้ จะเป็น >6000 รอบที่ 0.5C และการเก็บรักษาที่ 25°C ถึง 80%; หมายเลขรอบที่ไม่มีตัวระบุเหล่านั้นจะไม่สมบูรณ์

ยืนยันระดับ IP และตำแหน่งการติดตั้งที่ได้รับอนุญาต ชุด IP20 มีไว้สำหรับใช้ภายในอาคารเท่านั้น

ยืนยันว่าโปรโตคอล BMS สำหรับอินเวอร์เตอร์เฉพาะได้รับการตรวจสอบแล้วหรืออธิบายว่าเข้ากันได้กับแบรนด์ส่วนใหญ่เท่านั้น เรายืนยันรุ่นหรือแจ้งว่ายังไม่ผ่านการทดสอบ

ควรระบุความคุ้มครองการรับประกัน: ปีปฏิทิน รอบ หรือความจุที่คงเหลือ ช่วงนี้มีอายุการใช้งาน 5-10 ปี ขึ้นอยู่กับการกำหนดค่าและตลาด

เงื่อนไขทางการค้า: MOQ คือ 1 หน่วยสำหรับรุ่นมาตรฐาน OEM และ ODM มีจำหน่ายสำหรับแบรนด์เซลล์ แรงดันไฟฟ้า ขนาด และสีของตัวเครื่อง ระยะเวลารอคอยขยายออกไปสำหรับการสร้างแบบกำหนดเอง

การบรรจุ น้ำหนัก และการขนส่งลิเธียม

ขนาดบรรจุภัณฑ์คือ 500*520*230 มม. สำหรับหน่วย 2.56kWh ที่น้ำหนักรวม 32 กก. และ 36 กก., 500*630*240 มม. สำหรับหน่วย 4.8kWh และ 5.12kWh ที่ 50 กก. และ 54 กก. และ 600*860*230 มม. สำหรับหน่วย 9.6kWh และ 10.24kWh ที่ 86 กก. และน้ำหนักรวม 92 กก. รุ่นที่ใหญ่ที่สุดต้องใช้การยกสองคนขึ้นไปบนฉากยึดผนัง

กล่องต่างๆ บุด้วยโฟม โดยแพ็คจะถูกตรึงไว้ และกล่องทุกกล่องจะมีฉลาก UN3480 คลาส 9 การขนส่งทางทะเลต้องมีการจองสินค้าอันตราย มีการจัดเตรียมคำประกาศ และรายงาน UN38.3 และ MSDS เดินทางไปพร้อมกับเอกสารต่างๆ

ข้อกำหนดคือ EXW, FOB Ningbo หรือ Shanghai และ CIF การขนส่งทางอากาศใช้ได้กับตัวอย่างภายใต้กฎการเก็บค่าธรรมเนียมลิเธียม แม้ว่าผู้จัดจำหน่ายส่วนใหญ่จะรวมตัวกันทางทะเลก็ตาม ให้เวลาเพิ่มเติมสำหรับการจัดกำหนดการสินค้าอันตราย

เงื่อนไขการรับประกันและการเสื่อมสภาพมีลักษณะอย่างไร

การรับประกันมีระยะเวลา 5-10 ปีตามรุ่นและตลาด ครอบคลุมเซลล์, BMS, LCD และกล่องหุ้มเป็นชิ้นเดียว

การสูญเสียความจุจะค่อยเป็นค่อยไป เกิน 6,000 รอบที่ 0.5C แพ็คจะคงไว้อย่างน้อย 80% การอ่านค่าต่ำกว่าป้ายชื่อเล็กน้อยหลังจากผ่านไปสามปีถือเป็นเรื่องปกติ

สามารถวินิจฉัยข้อผิดพลาดได้จากบันทึก BMS ที่อ่านผ่าน RS485 หรือ CAN ไฟล์ส่งออกช่วยให้สามารถระบุกลุ่มเซลล์ที่ได้รับผลกระทบได้โดยไม่ต้องไปที่ไซต์

ชุดทดแทนจัดส่งจากสต็อก สำหรับการติดตั้งแบบหลายแพ็ค สามารถเปลี่ยนหน่วยเดียวได้ในขณะที่ส่วนที่เหลือของธนาคารยังคงทำงานอยู่

ไม่จำเป็นต้องบำรุงรักษาตามปกติ แนะนำให้ตรวจสอบขั้วต่อ สลักยึด และระยะห่างในการระบายอากาศด้วยสายตาเป็นประจำทุกปี

ข้อผิดพลาดในการติดตั้งที่ทำให้เกิดการโทรติดต่อฝ่ายสนับสนุน

ไม่ถูกต้อง: ยึดน้ำหนัก 85 กก. เข้ากับแผ่นยิปซั่ม ถูกต้อง: ติดตั้งกับอิฐก่อหรือโครงเหล็กที่กำหนด โดยมีการตรวจสอบอุปกรณ์ยึดกับน้ำหนักรวมของรุ่นนั้นๆ

ไม่ถูกต้อง: ติดตั้งในโรงรถที่ไม่มีเครื่องทำความร้อนในสภาพอากาศหนาวเย็น ถูกต้อง: หน้าต่างการชาร์จเริ่มต้นที่ 0°C ด้านล่างนั้น BMS จะบล็อกการชาร์จตามการออกแบบ

ไม่ถูกต้อง: เชื่อมต่อก่อนที่จะยืนยันหน้าต่าง DC ของอินเวอร์เตอร์ ถูกต้อง: ตรวจสอบ 20~29.2V, 40.5~54V หรือ 43.2~57.6V เทียบกับเอกสารข้อมูลอินเวอร์เตอร์ก่อน

ไม่ถูกต้อง: ข้ามสายสื่อสารเนื่องจากไม่ได้ชาร์จ ถูกต้อง: หากไม่มี CAN หรือ RS485 อินเวอร์เตอร์จะไม่สามารถอ่าน SOC หรือยอมรับขีดจำกัด BMS ได้

ไม่ถูกต้อง: วางอุปกรณ์ไว้ในตู้ที่ปิดสนิท ถูกต้อง: อาศัยการพาความร้อนตามธรรมชาติโดยไม่มีพัดลม ปล่อยให้ช่องว่างที่ระบุในคู่มือไม่เช่นนั้นเซลล์จะอุ่นและเสียชีวิต

หมายเหตุการติดตั้งจากการใช้งานภาคสนาม

ผู้ติดตั้งในอันดาลูเซียได้ติดตั้งเครื่องขนาด 10.24kWh ประมาณสามสิบเครื่องควบคู่ไปกับอินเวอร์เตอร์ไฮบริดตั้งแต่ปี 2025 ประโยชน์หลักที่รายงานคือการยืนยันโปรโตคอล CAN กับอินเวอร์เตอร์แต่ละรุ่นก่อนสั่งซื้อ ซึ่งช่วยลดปัญหาในการทดสอบเดินเครื่อง

เจ้าของบ้านในลีมาซอลที่ใช้ไฟฟ้า 5.12kWh สองเครื่องรายงานว่าการจับคู่ใช้งานได้ในครั้งแรก หน้าจอ LCD มีมุมที่ทำให้อ่านได้ยากเมื่อกระเป๋าอยู่เหนือระดับไหล่ สิ่งนี้ควรค่าแก่การพิจารณาเมื่อเลือกตำแหน่งการติดตั้ง

ผู้จัดจำหน่ายในอัลมาตีรายงานว่าลูกค้าที่ติดตั้งในโรงรถที่ไม่มีเครื่องทำความร้อนพบว่ามีการตัดการชาร์จ 0°C และถือว่ามีข้อบกพร่อง รวมถึงข้อกำหนดพื้นที่ทำความร้อนในเอกสารใบเสนอราคาช่วยแก้ไขข้อร้องเรียน

คำถามที่พบบ่อย

ถาม: ฉันควรเลือกความจุใด

ตอบ: สำหรับระบบจัดเก็บพลังงานแบตเตอรี่ในบ้านขนาด 10kWh สำหรับการสำรองและพลังงานแสงอาทิตย์ ขนาดเท่ากับปริมาณการใช้ข้ามคืน ไม่ใช่ยอดรวมรายวัน 4-6kWh ข้ามคืนเหมาะกับหน่วย 5.12kWh; 8-10kWh ชี้ไปที่รุ่น 10.24kWh

ถาม: จะใช้ได้กับอินเวอร์เตอร์ของฉันหรือไม่

ตอบ: ระบุยี่ห้อและรุ่น BMS รองรับ RS485, RS232 และ CAN; การแมปโปรโตคอลได้รับการยืนยันก่อนสั่งซื้อ

ถาม: ฉันสามารถติดตั้งภายนอกได้หรือไม่?

ตอบ: ไม่ได้ IP20 ไม่มีการป้องกันน้ำ การติดตั้งภายในอาคารเท่านั้น — โรงรถ ห้องอเนกประสงค์ ห้องใต้ดิน หรือห้องโรงงาน

ถาม: รุ่น 48V และ 51.2V แตกต่างกันอย่างไร

ตอบ: หน้าต่าง DC หน่วย 48V ทำงาน 40.5~54VDC, หน่วย 51.2V ทำงาน 43.2~57.6VDC ตรงกับช่วงอินพุตของอินเวอร์เตอร์ของคุณ

ถาม: มันจะอยู่ได้นานแค่ไหน?

ตอบ: มากกว่า 6,000 รอบที่ 0.5C และ 25°C โดยคงความจุไว้อย่างน้อย 80% ภายใต้การปั่นจักรยานทุกวันจะเกินสิบห้าปี

ถาม: ฉันสามารถเชื่อมต่อหลายแพ็คเข้าด้วยกันได้หรือไม่

ตอบ: ได้ สามารถขนานชุดแรงดันไฟฟ้าและความจุที่ตรงกันได้ ระบุขนาดธนาคารเป้าหมายเพื่อยืนยันการกำหนดค่า

ถาม: จำเป็นต้องระบายความร้อนหรือซ่อมบำรุงหรือไม่

ตอบ: ระบายความร้อนตามธรรมชาติ ไม่มีพัดลม ไม่มีการบำรุงรักษาตามปกติ รักษาระยะห่างในการระบายอากาศให้ชัดเจน และตรวจสอบการติดตั้งเป็นประจำทุกปี

ถาม: มีใบรับรองอะไรบ้าง?

ตอบ: CE, ROHS และ FCC ในทุกช่วง รวมถึง UN38.3, MSDS และ ISO9001 ในรุ่น 25.6V100Ah UN38.3 และ MSDS จัดส่งพร้อมกับทุกคำสั่งซื้อ
