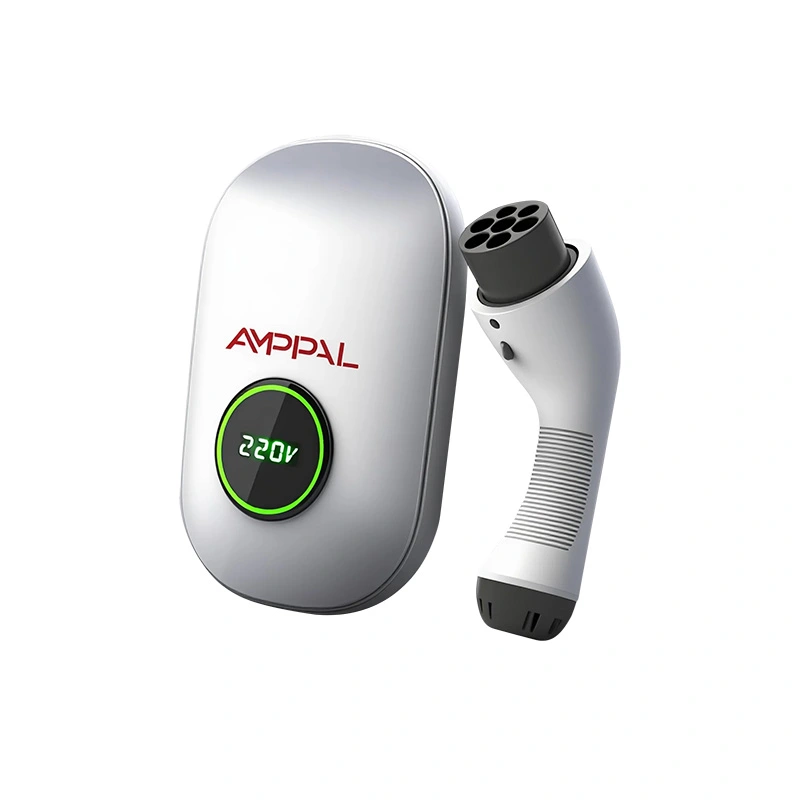

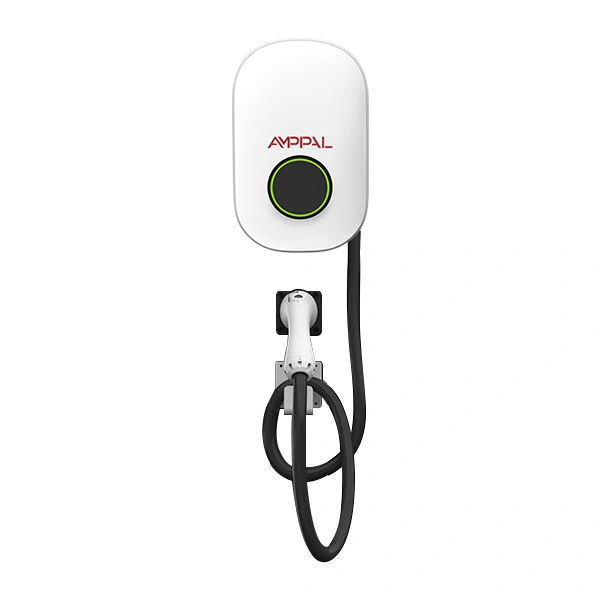

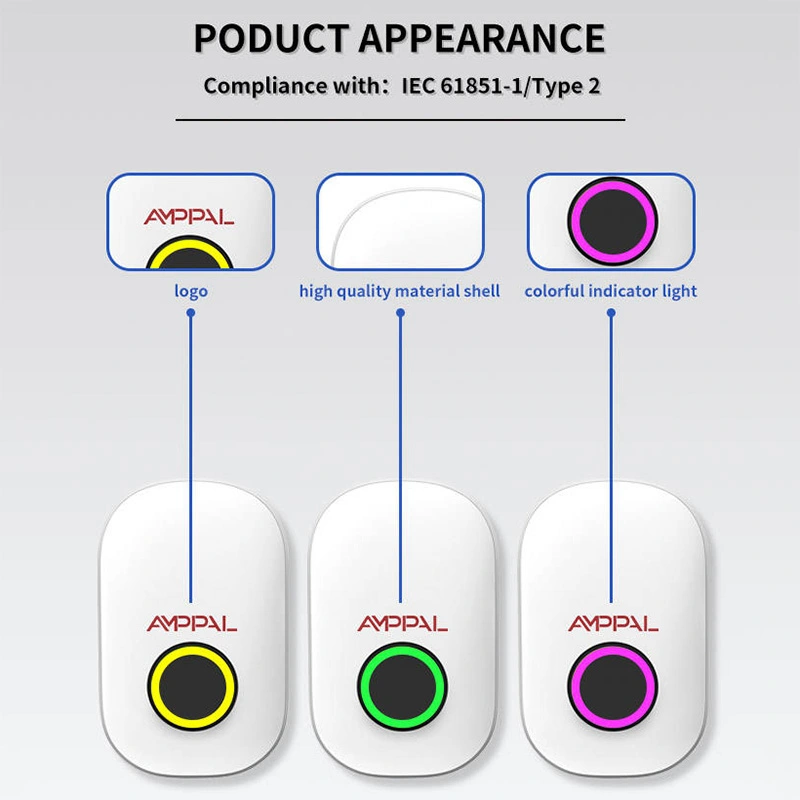

เครื่องชาร์จ AC EV แบบพกพาขนาด 11kW สำหรับใช้ในที่อยู่อาศัยและเชิงพาณิชย์

เหตุใด 11kW จึงกลายเป็นค่าเริ่มต้นของยุโรป

สต็อกที่อยู่อาศัยตัดสินใจเลือกกำลังชาร์จ ทั่วทั้งประเทศเยอรมนี ออสเตรีย กลุ่มนอร์ดิก กลุ่มประเทศเบเนลักซ์ และส่วนใหญ่ของยุโรปกลาง บ้านต่างๆ ได้รับการต่อสายด้วยแหล่งจ่ายไฟ 3 เฟส 400V เป็นมาตรฐาน ป้อนวอลล์บ็อกซ์ 16A ในแต่ละเฟสและคุณจะได้รับ 11kW — ไม่ต้องอัพเกรดแหล่งจ่าย ไม่มีการใช้งานพิเศษ

เครื่องชาร์จ AC EV แบบพกพาขนาด 11kW สำหรับใช้ในที่พักอาศัยและเชิงพาณิชย์มีกำลังไฟ 11kW แทนที่จะเป็นตัวเลขที่ฟังดูกลมกว่าด้วยเหตุผลในทางปฏิบัติ AF-AC-11-B-A-O-1/2-SF มีขนาดเท่ากับขนาดที่บอร์ดกระจายสินค้าภายในประเทศของยุโรปสามารถจัดส่งได้แล้ว

มันคุ้มค่าที่จะชัดเจนเกี่ยวกับฟิสิกส์ สิบเอ็ดกิโลวัตต์ไม่ใช่การชาร์จที่รวดเร็ว สามารถวิ่งกลับได้ประมาณ 50-60 กม. ต่อชั่วโมง ซึ่งเต็มรถเกือบทุกคันในชั่วข้ามคืน หากคุณต้องการแบตเตอรี่ที่เต็มภายในยี่สิบนาที คุณต้องใช้ DC และไม่มีวอลล์บ็อกซ์ AC ทุกราคาก็ทำได้

สิ่งที่สามเฟสซื้อให้คุณผ่านกล่องเฟสเดียว

ประมาณ 1.6 เท่าของอัตราการชาร์จของอุปกรณ์เฟสเดียวขนาด 7.4kW โดยไม่มีการเพิ่มกระแสไฟต่อเฟส — ยังคงเพียง 16A ในแต่ละขา

การเสมอกันที่สมดุลระหว่าง L1, L2 และ L3 แผงกระจายสินค้าของคุณมองเห็นโหลดที่สม่ำเสมอมากกว่าเฟสเดียวที่บรรทุกทุกอย่าง ซึ่งสำคัญหากเพื่อนบ้านชาร์จอยู่ด้วย

กระแสไฟต่อตัวนำที่ต่ำกว่าหมายถึงความร้อนในสายเคเบิลและขั้วต่อน้อยลงตลอดการชาร์จที่ยาวนาน

ใช้งานได้กับเครื่องชาร์จออนบอร์ดขนาด 11kW ที่ติดตั้งกับ EV ในตลาดยุโรปส่วนใหญ่ คุณใช้ไฟ AC เต็มรูปแบบของรถแทนที่จะควบคุมปริมาณ

การปิดผนึกระดับ IP65 และช่วง -30°C ถึง +50°C ดังนั้นฤดูหนาวแบบนอร์ดิกหรือผนังที่ไม่มีกำบังในเทือกเขาแอลป์จึงอยู่ภายในข้อกำหนด

304 × 191 × 95 มม. และเบาเพียงพอสำหรับคนติดตั้ง 1 คน แม้ว่าจะเป็นอุปกรณ์ 3 เฟสก็ตาม

ข้อมูลจำเพาะทางเทคนิค

บ้านและอาคารเหมาะกับสิ่งนี้

บ้านเดี่ยวในเยอรมนี ออสเตรีย และสวิส: ไฟ 3 เฟสเป็นมาตรฐานในหน่วยผู้บริโภคทั่วไป ดังนั้นปกติแล้ว 11kW ไม่จำเป็นต้องเกี่ยวข้องกับสาธารณูปโภคเลย

ที่พักสไตล์นอร์ดิกพร้อมที่จอดรถกลางแจ้ง: ระดับ -30°C และตัวเครื่องระดับ IP65 รองรับการติดตั้งแบบไม่มีที่กำบังตลอดฤดูหนาว

ที่อยู่อาศัยแบบขั้นบันไดแบบดัตช์และเบลเยียม: กะทัดรัดเพียงพอสำหรับผนังด้านข้างแคบหรือทางเข้าที่ใช้ร่วมกัน

อาคารอพาร์ตเมนต์ขนาดเล็กที่เหมาะกับสองหรือสามยูนิต: โหลดไฟฟ้าสามเฟสที่สมดุลทำให้อุปทานของอาคารอยู่ในขีดจำกัด

รถของบริษัทที่จอดไว้ที่บ้านของพนักงาน: 11kW ข้ามคืนครอบคลุมการทำงานทั้งวันทำงาน และบันทึกของ APP จะให้บันทึกที่ชัดเจนสำหรับการเบิกจ่ายค่าใช้จ่าย

หน่วยจัดการกับการจ่ายไฟสามเฟสอย่างไร

วอลล์บ็อกซ์จะสลับไฟ AC ไปยังรถยนต์; การแปลงเป็น DC เกิดขึ้นภายในเครื่องชาร์จในรถยนต์ สิ่งที่หน่วยควบคุมจริง ๆ คือสัญญาณนำร่อง โดยจะบอกรถว่าการติดตั้งสามารถจ่ายกระแสไฟฟ้าได้มากเพียงใด และรถจะจำกัดตัวเองตามนั้น

ก่อนที่คอนแทคเตอร์จะปิด เครื่องจะตรวจสอบความต่อเนื่องของสายดินและยืนยันว่ารถยนต์เชื่อมต่อและล็อคอย่างถูกต้อง ในระหว่างเซสชั่น ขั้นตอนการตรวจจับกระแสตกค้างจะคอยเฝ้าดูการรั่วไหลของกระแสตรงและไฟฟ้ากระแสสลับ ซึ่งเป็นข้อกำหนดในการนำเข้าสินค้าราคาถูกกว่าที่ขายไปยังยุโรป

หากเฟสหนึ่งหลุดออกไป ซึ่งไม่ใช่เรื่องปกติสำหรับเสบียงในชนบท หน่วยจะตรวจจับความไม่สมดุลและหยุดแทนที่จะเดินต่อไปด้วยสองขา การป้องกันดังกล่าวเป็นสาเหตุที่เฟสล้มเหลวกลายเป็นเหตุการณ์ที่บันทึกไว้ในโทรศัพท์ของคุณ แทนที่จะเป็นที่ชาร์จในตัวที่เสียหาย

การปฏิบัติตามข้อกำหนดสำหรับตลาดยุโรป

ความสอดคล้องของ CE ครอบคลุมคำสั่งแรงดันไฟฟ้าต่ำและ EMC โดยมีไฟล์ทางเทคนิคที่จัดขึ้นต่อซีรีส์รุ่น

ทุกหน่วยผ่านการทดสอบความทนทานต่อไดอิเล็กทริกและความต่อเนื่องของดินก่อนที่จะบรรจุ - นี่คือการทดสอบ 100% ไม่ใช่การสุ่มตัวอย่างแบบเป็นชุด

การตรวจสอบ IP65 ด้วยน้ำเจ็ท ไม่ใช่แค่สเปรย์ ตัวเลขตัวที่สองคือสิ่งที่แยกสิ่งนี้ออกจากหน่วย IP54 ที่ครองตลาดด้านงบประมาณ

การหมุนเวียนความร้อนระหว่าง -30°C ถึง +70°C ในตัวอย่างการผลิต ซึ่งสะท้อนถึงการจัดเก็บและการปฏิบัติงานสุดขั้วของการติดตั้งในยุโรปเหนือ

การป้องกันกระแสไฟตกค้างได้รับการทดสอบสำหรับการตรวจจับข้อผิดพลาดทั้ง AC และ 6mA DC ซึ่งตรงกับสิ่งที่ผู้ติดตั้งชาวยุโรปจำเป็นต้องตรวจสอบเมื่อเริ่มเดินเครื่อง

บันทึกการทดสอบที่มีหมายเลขประจำเครื่องจะมาพร้อมกับแต่ละหน่วย ซึ่งช่วยให้เรื่องต่างๆ ง่ายขึ้นหากผู้ตรวจสอบอาคารขอหลักฐาน

เส้นทางการผลิต

1. ทางเข้าส่วนประกอบ — คอนแทคเตอร์ โมดูล RCD ตัวควบคุม และเปลือกหุ้มได้รับการตรวจสอบตามข้อกำหนดก่อนเข้าสต็อก

2. การขึ้นรูปและการตรวจสอบตัวเครื่อง — ตัวเครื่องโพลีคาร์บอเนตได้รับการตรวจสอบความเรียบของหน้าซีล เนื่องจาก IP65 ขึ้นอยู่กับสิ่งนี้

3. การติดตั้งปะเก็น - ซีลถูกติดตั้งและตรวจสอบแล้ว แทนที่จะปล่อยทิ้งไว้เฉยๆ

4. การประกอบอุปกรณ์อิเล็กทรอนิกส์ — ตัวควบคุม คอนแทคเตอร์ และสเตจ RCD ที่ติดตั้งบนสายไฟ AC ของเรา แรงบิดของเทอร์มินัลจะถูกบันทึก

5. การโหลดเฟิร์มแวร์และการสอบเทียบสัญญาณนักบินกับเครื่องจำลองยานพาหนะอ้างอิง

6. การทดสอบความปลอดภัยทางไฟฟ้า — ความเป็นฉนวน, ความต้านทานของฉนวน, ความต่อเนื่องของสายดิน, การตรวจสอบทริป RCD

7. การทดสอบด้วยพลังน้ำ IP65 กับหน่วยเก็บตัวอย่างจากทุกชุด โดยเปิดกล่องหุ้มไว้หลังจากนั้นเพื่อยืนยันภายในที่แห้ง

8. แช่น้ำตามการใช้งาน บรรจุในกล่องพร้อมจำหน่ายปลีก และจัดวางบนพาเลทเพื่อการส่งออก

คุณควรซื้อ 11kW หรือ 7.4kW?

ตรวจสอบสองสิ่งก่อนตัดสินใจ: อุปทานและรถของคุณ หากหน่วยผู้บริโภคของคุณเป็นแบบเฟสเดียว โมเดลนี้ไม่ใช่การซื้อที่ถูกต้อง และการอัพเกรดแหล่งจ่ายไฟภายในประเทศเป็นสามเฟสนั้นแทบจะไม่คุ้มกับการชาร์จเลย ให้ซื้อรุ่นเฟสเดียวขนาด 7kW แทน

จากนั้นตรวจเช็ครถ. รถยนต์ที่มีที่ชาร์จออนบอร์ดขนาด 7.4kW จะดึงพลังงาน 7.4kW จากหน่วยนี้และไม่มากไปกว่านี้ คุณจะต้องชำระค่าความจุที่รถไม่สามารถใช้งานได้ มีโมเดลยอดนิยมมากมายอยู่ในหมวดหมู่นี้ ดังนั้นจึงคุ้มค่าที่จะยืนยันแทนที่จะคิดไปเอง

เมื่อทำเครื่องหมายที่กล่องทั้งสอง - แหล่งจ่ายไฟสามเฟสและรถยนต์ที่รองรับ 11kW - ​​นี่เป็นตัวเลือกที่ถูกต้อง และจะเติมแบตเตอรี่ในเวลาประมาณสองในสามของเวลาของหน่วยเฟสเดียว

คะแนนที่จะเพิ่มร่วมกับซัพพลายเออร์รายอื่น

ขอตัวเลขตัวที่สองของการจัดอันดับ IP โดยเฉพาะ IP65 ทนทานต่อการฉีดน้ำ IP54 จัดการกับการกระเด็น บนผนังยุโรปที่เปิดโล่ง ความแตกต่างจะปรากฏขึ้นภายในสองฤดูหนาว

ถามว่ามีการตรวจจับกระแสไฟตกค้าง 6mA DC ในตัวหรือต้องใช้อุปกรณ์ภายนอกหรือไม่ ของเรามีการบูรณาการ

สอบถามพฤติกรรมการสูญเสียเฟส อุปกรณ์ที่ทำงานเป็นสองเฟสอาจทำให้ที่ชาร์จในรถเสียหายได้

ถามว่าเกิดอะไรขึ้นถ้าไม่มีอินเทอร์เน็ต อุปกรณ์นี้ควบคุมผ่านบลูทูธโดยตรงจากโทรศัพท์ ดังนั้นจึงใช้งานได้โดยไม่ต้องใช้เครือข่ายเลย

เงื่อนไขทางการค้าที่นี่: ขั้นต่ำ 1 หน่วยสำหรับการสร้างมาตรฐาน, การผลิต 15-20 วันทำการ, รับประกัน 2 ปี, การสร้างแบรนด์แบบกำหนดเองมีให้ตั้งแต่ 100 หน่วย

การบรรจุและขนส่งไปยังยุโรป

หน่วยชาร์จ AC EV แบบติดผนังแบบพกพาขนาด 11kW สำหรับใช้ในที่พักอาศัยและเชิงพาณิชย์จัดส่งในกล่องพิมพ์พร้อมจำหน่ายปลีกขนาดประมาณ 380 × 260 × 150 มม. น้ำหนักรวมประมาณ 4.5 กก. รวมสายเคเบิล พร้อมด้วยโฟมขึ้นรูปและซองดูดความชื้น

กล่องบรรจุ 20 ชิ้นบนพาเลทบนไม้ปลอดรมควันที่ผ่านการอบด้วยความร้อน ห่อยืดและมัดด้วยสายรัด ตู้คอนเทนเนอร์ขนาด 20 ฟุตใช้เวลาประมาณ 1,800 หน่วย ปริมาณที่น้อยกว่าจะเคลื่อนที่ได้ดีในรูปแบบ LCL หรือทางอากาศเนื่องจากมีน้ำหนักเบา

เราจัดส่ง EXW, FOB Ningbo หรือ Shanghai, CIF และ DDP ไปยังจุดหมายปลายทางส่วนใหญ่ในสหภาพยุโรป เอกสารประกอบด้วยใบกำกับสินค้า รายการบรรจุภัณฑ์ คำประกาศความสอดคล้องของ CE รายงานการทดสอบหมายเลขซีเรียล และใบรับรองแหล่งกำเนิดสินค้า สำหรับผู้จัดจำหน่าย เราสามารถพิมพ์บรรจุภัณฑ์ขายปลีกด้วยแบรนด์และภาษาของคุณเองได้

การรับประกันและการสนับสนุนอย่างต่อเนื่อง

มาตรฐานสองปีสำหรับยูนิตที่สมบูรณ์ ครอบคลุมคอนแทคเตอร์ แท่น RCD ตัวควบคุม และกล่องหุ้ม

โดยปกติข้อผิดพลาดจะได้รับการวินิจฉัยจากบันทึกเหตุการณ์ของ APP ผู้ติดตั้งส่งภาพหน้าจอมาให้เรา และเราจะระบุสาเหตุโดยไม่ต้องไปที่ไซต์

ชิ้นส่วนทดแทนหรือชิ้นส่วนจะถูกจัดส่งภายใน 48 ชั่วโมงนับจากข้อผิดพลาดที่ได้รับการยืนยัน โดยทั่วไปจะใช้เวลา 3-5 วันทำการไปยังยุโรปโดยบริการจัดส่ง

มีคู่มือการติดตั้ง แผนผังสายไฟ และรายการตรวจสอบการใช้งานเป็นภาษาอังกฤษ เวอร์ชันภาษาเยอรมัน ฝรั่งเศส และดัตช์มีให้บริการสำหรับการสั่งซื้อจำนวนมาก

ไม่จำเป็นต้องมีการบำรุงรักษาตามปกติ นอกเหนือจากการตรวจสอบสายเคเบิล ปะเก็น และขั้วต่อด้วยสายตาเป็นประจำทุกปี

ข้อผิดพลาดในการติดตั้งที่ควรหลีกเลี่ยง

ผิด: สมมติว่าบ้านเป็นสามเฟสเพราะถนนเป็น ขวา: เปิดหน่วยผู้บริโภคและยืนยันตัวนำไฟฟ้าสามตัวก่อนสั่งซื้อ

ผิด: การเชื่อมต่อผ่านวงจรที่ใช้ร่วมกันที่มีอยู่ ขวา: ใช้วงจรสามเฟสเฉพาะโดยมีเบรกเกอร์ของตัวเองและมีขนาด RCD เท่ากับการติดตั้ง

ผิด: อาศัย IP65 เพื่อให้รอดจากการฉีดน้ำแรงดันสูงในระยะใกล้ ขวา: มันถูกปิดผนึกไว้ไม่ให้ฉีดน้ำในการทดสอบมาตรฐาน แต่อย่าเล็งเครื่องฉีดน้ำแรงดันสูงไปที่ตะเข็บของตัวเครื่องโดยตรง

ผิด: การติดตั้งโดยหงายทางเข้าสายเคเบิลขึ้น ขวา: ปฏิบัติตามแนวทางในคู่มือ น้ำไหลไปตามสายเคเบิลและแอ่งน้ำ ณ ทางเข้าใดๆ ที่หันหน้าไปทางท้องฟ้า

ผิด: ข้ามการตรวจสอบการหมุนเฟส ขวา: ตรวจสอบเมื่อเริ่มเดินเครื่อง — อุปกรณ์รายงานข้อผิดพลาดแทนการชาร์จ และการเรียกออกที่หลีกเลี่ยงได้นั้นต้องเสียค่าบริการตามอัตรารายวันของผู้ติดตั้ง

ผลตอบรับจากการติดตั้งในยุโรป

ผู้ติดตั้งในโลเวอร์แซกโซนีได้ติดตั้งบ้านสร้างใหม่ประมาณสี่สิบหลังตั้งแต่ต้นปี 2025 ความคิดเห็นเชิงปฏิบัติของเขา: ตัวเครื่องขนาดกะทัดรัดมีความสำคัญมากกว่าข้อมูลจำเพาะที่แนะนำ เนื่องจากห้องอเนกประสงค์ของเยอรมันมีคนหนาแน่น และวอลล์บ็อกซ์ขนาดใหญ่มักจะไปอยู่ข้างนอกโดยค่าเริ่มต้น

เจ้าของบ้านในทรอมโซ ซึ่งอยู่ใน Arctic Circle รายงานว่าอุปกรณ์ดังกล่าววิ่งผ่านฤดูหนาวมาแล้ว 2 ครั้งโดยไม่มีข้อผิดพลาด แม้ว่าเขาจะสังเกตเห็นว่าแอปโทรศัพท์เชื่อมต่อได้ช้าในช่วงที่เย็นจัดก่อนที่อุปกรณ์อิเล็กทรอนิกส์จะอุ่นเครื่อง เราส่งต่อไปยังทีมเฟิร์มแวร์ มันเป็นพฤติกรรมการปลุกด้วย Bluetooth ไม่ใช่ปัญหาการชาร์จ

ผู้จัดการอสังหาริมทรัพย์ในเมืองร็อตเตอร์ดัมซึ่งมียูนิต 6 ยูนิตในอาคาร 3 หลังกล่าวว่าการดึงไฟสามเฟสอย่างสมดุลเป็นปัจจัยในการตัดสินใจ การจัดหาอุปกรณ์ในอาคารไม่สามารถใช้เครื่องชาร์จแบบเฟสเดียว 6 เครื่องที่โหลดขาเดียวกันทั้งหมดได้

คำถามทั่วไป

ถาม: ฉันจะรู้ได้อย่างไรว่าที่บ้านมีไฟสามเฟส?

ตอบ: ตรวจสอบหน่วยคอนซูเมอร์ว่ามีตัวนำไฟฟ้า 3 ตัวหรือดูที่มิเตอร์ของคุณ มิเตอร์แบบ 3 เฟสแสดงค่าที่แยกกันในแต่ละเฟส ช่างไฟฟ้าของคุณสามารถยืนยันได้ภายในไม่กี่นาที

ถาม: จะเกิดอะไรขึ้นหากรถของฉันใช้ไฟ AC เพียง 7.4kW

ตอบ: จะชาร์จที่ 7.4kW ไม่มีสิ่งใดเสียหาย แต่คุณต้องจ่ายตามความจุที่คุณไม่สามารถใช้งานได้ ให้ซื้อรุ่นเฟสเดียวแทน

ถาม: การชาร์จเต็มจะใช้เวลานานแค่ไหน?

A: ประมาณ 50-60 กม. ต่อชั่วโมง แบตเตอรี่ขนาด 60kWh จาก 20% จนเต็มใช้เวลาประมาณห้าชั่วโมง

ถาม: จำเป็นต้องใช้อินเทอร์เน็ตหรือไม่?

ตอบ: ไม่ การควบคุมบลูทูธใช้งานได้ระหว่างโทรศัพท์กับเครื่องชาร์จโดยไม่มีเครือข่าย WiFi เป็นตัวเลือกหากคุณต้องการการมองเห็นจากระยะไกล

ถาม: เหมาะสำหรับการติดตั้งกลางแจ้งในสแกนดิเนเวียหรือไม่

ตอบ: ใช่ — IP65 และพิกัดที่ -30°C ปฏิบัติตามทิศทางการติดตั้งในคู่มือ เพื่อไม่ให้น้ำสะสมที่ทางเข้าสายเคเบิล

ถาม: ติดตั้งขั้วต่อใดไว้?

A: ประเภทที่ 2 มาตรฐานยุโรป ความยาวสายเคเบิลคือ 5 เมตรเป็นมาตรฐาน

ถาม: ฉันจำเป็นต้องมี RCD เพิ่มเติมหรือไม่

ตอบ: อุปกรณ์นี้รวมการตรวจจับกระแสไฟตกค้าง AC และ 6mA DC ผู้ติดตั้งของคุณควรยืนยันว่าการป้องกันอัปสตรีมเป็นไปตามกฎข้อบังคับการเดินสายในพื้นที่

ถาม: ฉันสามารถมีแบรนด์ได้หรือไม่?

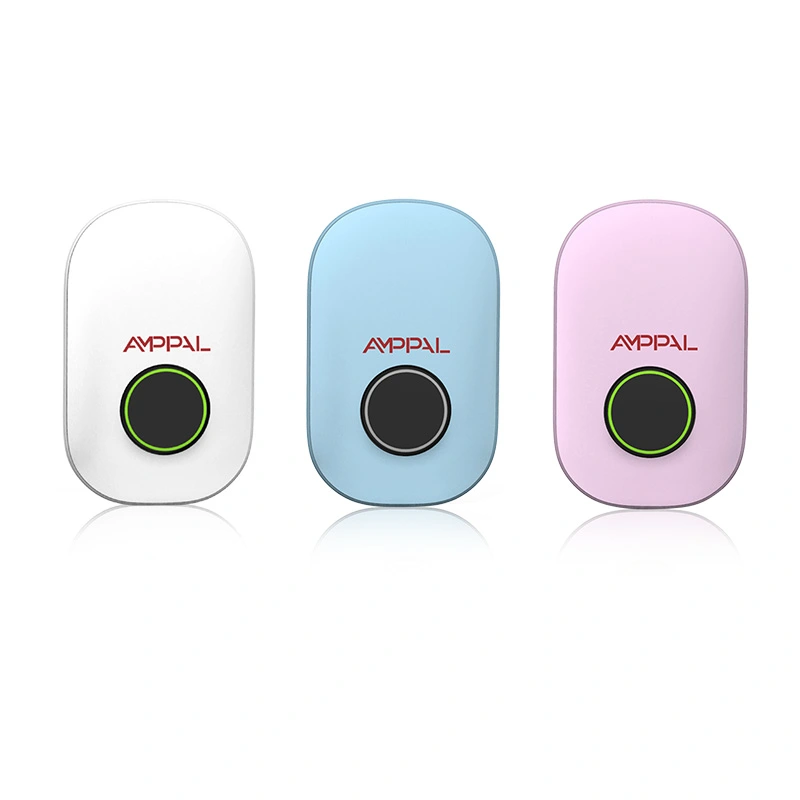

ตอบ: ได้ — โลโก้ สีที่อยู่อาศัย และบรรจุภัณฑ์ขายปลีกแบบพิมพ์ตั้งแต่ 100 ชิ้นขึ้นไป โดยมีระยะเวลาดำเนินการ 25-30 วันทำการ
