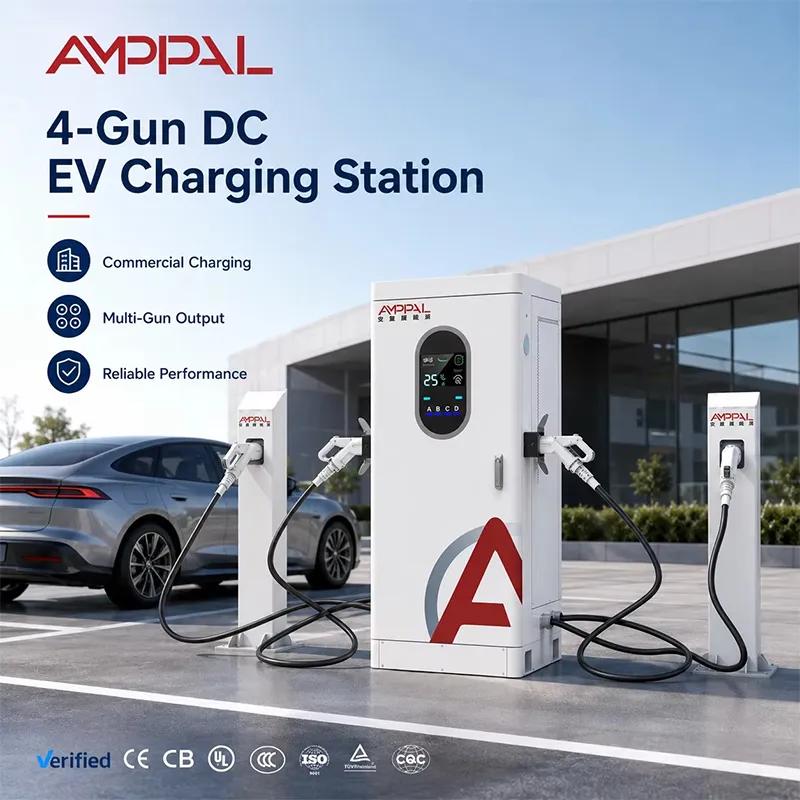

เครื่องชาร์จ DC EV หลายปืน 120kW สำหรับรถยนต์หลายคันและการชาร์จฟลีท

ตู้ปืนสี่กระบอกขนาด 120kW ทำอะไรได้บ้าง

เสียบ EV หนึ่งตัวเข้ากับ AF-DC-120-Y-D-Z-4-H และดึงพลังงานเต็ม 120kW; เพียงเสียบปลั๊กเพียงวินาทีเดียว ตู้ก็จะแบ่งงบประมาณเป็นชิ้นละ 60kW อย่างเงียบๆ การตัดชิ้นส่วนใหม่นั้น ไม่ใช่ตัวโมดูลจ่ายไฟเอง เป็นสิ่งที่ตัดสินว่าคนขับจะให้คำวิจารณ์ระดับห้าดาวหรือคำโวยวายหนึ่งดาวแก่คุณ

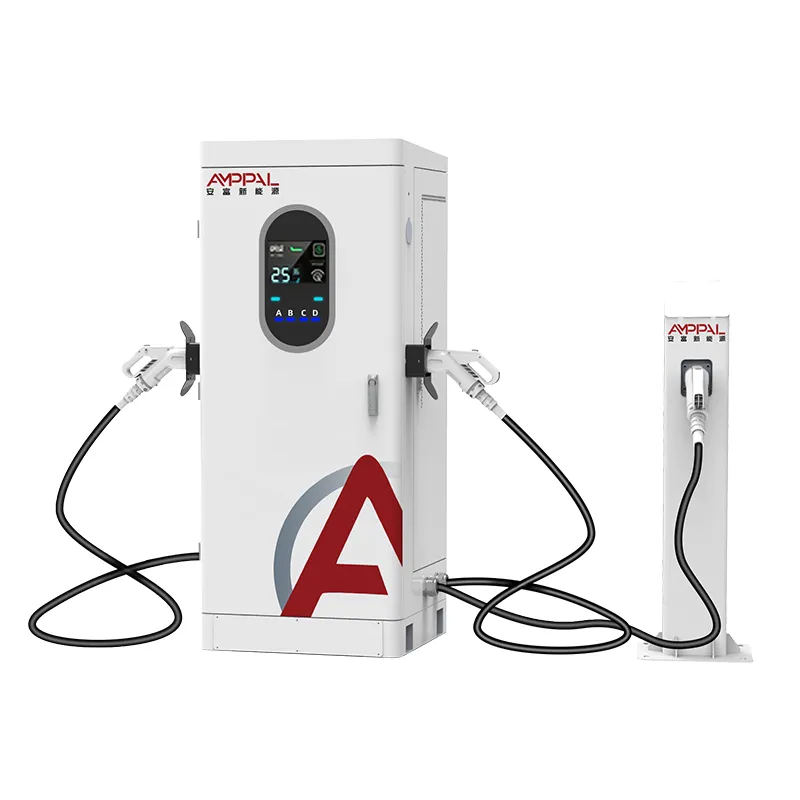

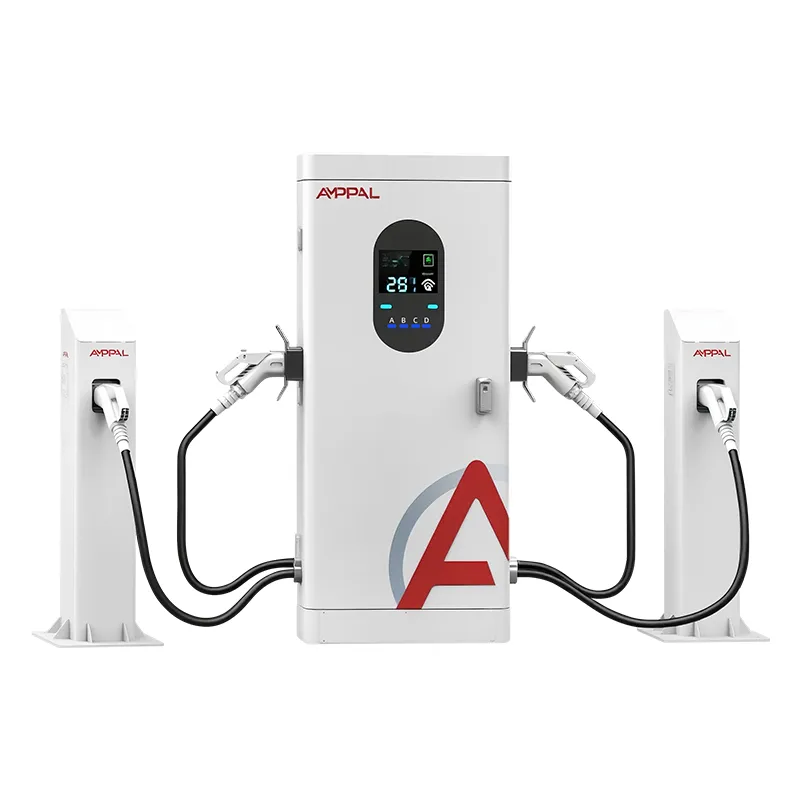

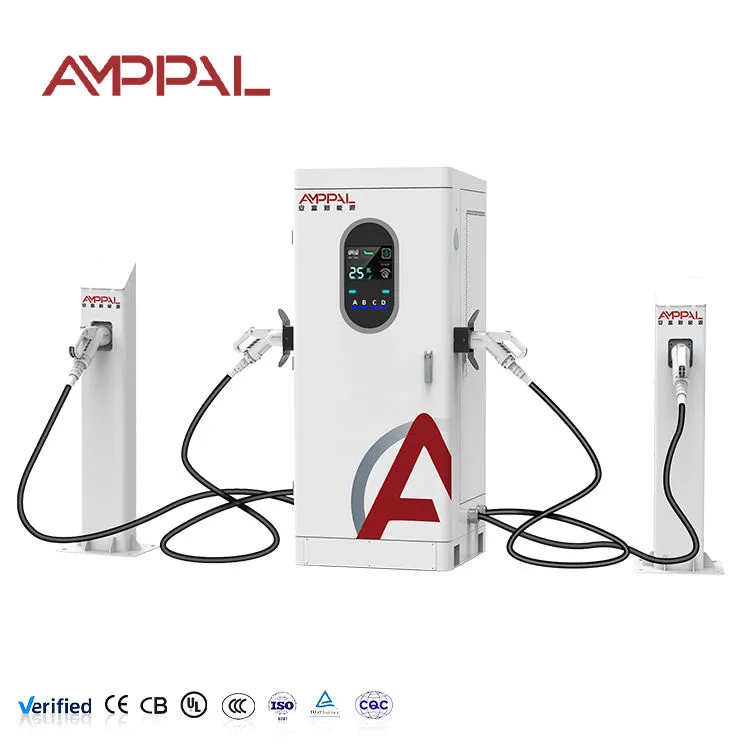

เครื่องชาร์จ DC EV หลายปืนขนาด 120kW สำหรับรถยนต์หลายคันและการชาร์จยานพาหนะเป็นเครื่องชาร์จ DC หลายปืนในตัว: ตู้หนึ่งตู้, อินพุต AC380V หนึ่งช่อง, เอาต์พุตสี่ช่องใช้แหล่งจ่ายพลังงานเดียวร่วมกัน ไม่ใช่ที่ชาร์จสี่อันที่ยึดติดกัน เป็นเครื่องจักรขนาด 120kW หนึ่งเครื่องที่ซอฟต์แวร์ตัดสินใจว่าพลังงานจะไปที่ไหนแบบวินาทีต่อวินาที ผู้ปฏิบัติงานที่เข้าใจว่าซอฟต์แวร์กำหนดประสบการณ์คิว

ห้าสิ่งที่กลไกการจัดสรรเปลี่ยนแปลง

กฎการจัดสรรที่คุณตั้งไว้ ไม่ใช่โรงงาน: มาก่อนได้ก่อน แบ่งเท่า หรือปืนที่มีลำดับความสำคัญ — เปลี่ยนแปลงบนหน้าจอสัมผัสหรือผ่านแบ็กเอนด์ OCPP โดยไม่มีการเปิดตู้

ปืนว่างจะหยุดจ่ายค่าเช่า: เมื่อตำแหน่ง C ว่าง ส่วนแบ่งของมันจะไหลไปยังปืนที่ไม่ว่างโดยอัตโนมัติ 120kW ไม่เคยจอดในปลั๊กไฟที่ไม่ได้ใช้

หน้าจอบอกความจริง: แต่ละเซสชั่นจะแสดงแรงดันไฟฟ้าและกระแสไฟฟ้า ดังนั้นผู้ขับขี่ที่ "ชะลอความเร็ว" จะเห็นว่าเป็นการจัดสรร ไม่ใช่ความผิด หน้าจอเดียวนั้นสิ้นสุดข้อโต้แย้งมากกว่าตั๋วโปรแกรมช่วยเหลือใดๆ

ขีดจำกัดปัจจุบันเป็นส่วนหนึ่งของคณิตศาสตร์: เอาท์พุตสูงสุดที่ 250A ดังนั้นรถยนต์ขนาด 800V เพียงอย่างเดียวก็สามารถรับพลังงานได้เต็ม 120kW ในขณะที่รถยนต์ขนาด 400V สูงสุดถึงประมาณ 100kW ตู้โชว์สดทั้งเลข

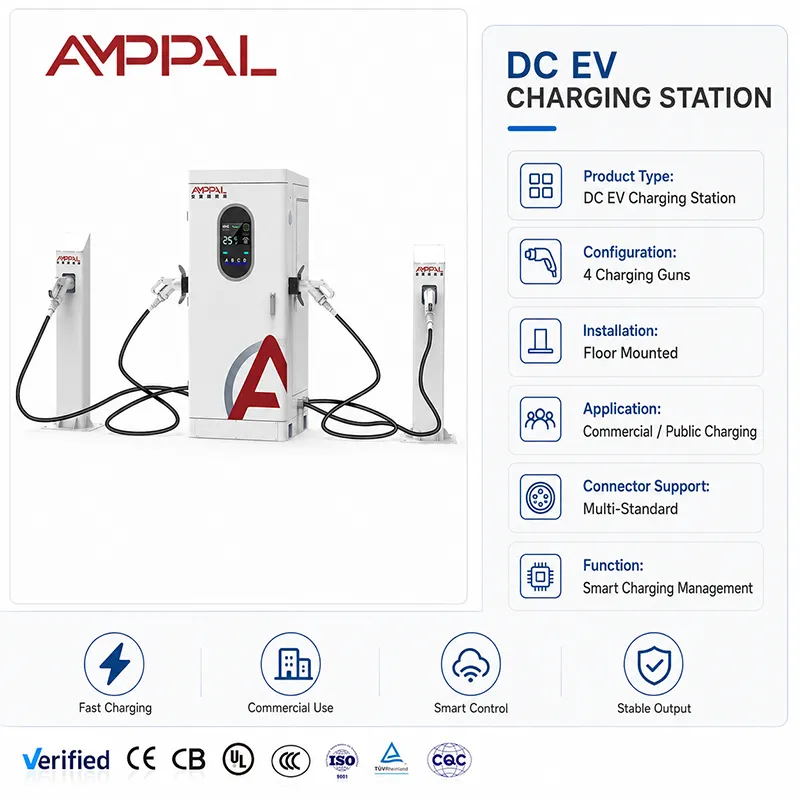

ข้อมูลจำเพาะทางเทคนิค

ที่ที่ตัวแยกขนาด 120kW ได้รับการเก็บรักษา

อู่แท็กซี่ในเมือง: แท็กซี่สามคันใช้พลังงาน 30kW ต่อคัน ในขณะที่รถเก๋งไฟฟ้าแรงสูงคันหนึ่งกินพื้นที่ที่เหลือของสระน้ำ

ที่จอดรถของโรงแรมและห้างสรรพสินค้า: แขกค้างคืนคิดค่าบริการอย่างผ่อนคลาย ผู้เข้าชมในเวลากลางวันเพียงลำพังจะเข้าใกล้ 120kW เต็ม

ลานยานพาหนะขนาดเล็กที่มี EV 4-8 และสายป้อน 120kW เพียงเส้นเดียวที่เจ้าของบ้านจะไม่อัพเกรด

หลุมทางหลวงหยุดเมื่อมีผู้มาถึง - ปืนสี่กระบอกดูดซับคลื่นขนาดเล็กโดยไม่ต้องใช้หม้อแปลงไฟฟ้าตัวที่สอง

ศูนย์กลางการเรียกรถโดยสารในสภาพอากาศร้อน: ระบบระบายความร้อนด้วยอากาศบังคับและตัวเครื่องระดับ IP54 รองรับอุณหภูมิกลางวันได้ 40 องศา และขอบถนนที่เต็มไปด้วยฝุ่น

คณะรัฐมนตรีตัดสินอย่างไรว่าใครได้อะไร

คอนโทรลเลอร์จะสุ่มตัวอย่างคำขอของปืนที่เชื่อมต่ออยู่ทั้งหมดอย่างต่อเนื่อง เช่น แรงดันแบตเตอรี่ ความต้องการกระแสไฟ และกฎที่คุณเลือก มาก่อนได้ก่อนเป็นค่าเริ่มต้น: รถคันแรกจะได้ตามที่ขอ รถคันที่สองจะได้จากสิ่งที่เหลืออยู่ ผู้มาถึงในภายหลังจะแบ่งส่วนที่เหลือ การแยกแม้แต่จะแบ่งสระระหว่างปืนที่ถูกยึด

นี่คือความรู้สึกที่แท้จริงของนักคณิตศาสตร์ รถคันเดียวสระเต็ม รถยนต์สองคัน: คันละ 60kW รถยนต์สี่คัน: คันละ 30kW – โดยสมมติว่ายานพาหนะสามารถรองรับตัวเลขเหล่านั้นได้ คำเตือนสองประการมีความสำคัญ ประการแรก เพดาน 250A: แบตเตอรี่ 400V ที่ขอ 300A ถูกจำกัดพลังงานไว้ใกล้ 100kW ดังนั้นโมเมนต์ "เต็ม 120kW" จึงเป็นของยานพาหนะ 800V

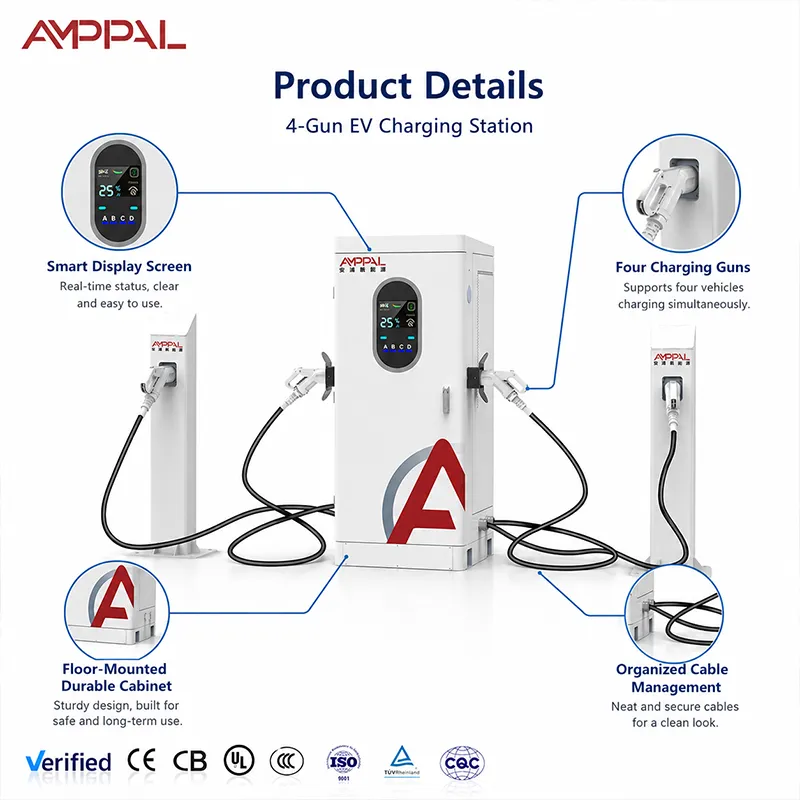

สิ่งที่ผู้ขับขี่เห็นคือการก้าวลงเมื่อมีคนเสียบปลั๊กใหม่และกระแสไฟจะลดลงเมื่อแบตเตอรี่ของพวกเขาเพิ่มขึ้น ก็ไม่ใช่ความผิดเช่นกัน หน้าจอจะแสดงการแยกใหม่ภายในไม่กี่วินาที และแถบ LED จะเปลี่ยนสีเพื่อให้คิวรู้ว่าปืนกระบอกไหนว่าง

ประตูคุณภาพหลังเครื่องหมาย CE, TUV, UL และ CB

การทดสอบประเภทบนทั้งตู้ ไม่ใช่ตัวอย่างแบบตั้งโต๊ะ: EMC, ความทนทานต่อไดอิเล็กทริกและการต่อสายดินป้องกัน ได้รับการตรวจสอบแล้วในหน่วยขนาด 1820x750x735 เมื่อจัดส่ง

สเปรย์เกลือ 96 ชั่วโมงบนกรงและเรือนปืน — การตรวจสอบการกัดกร่อนชายฝั่งที่สำคัญในพื้นที่อ่าวไทยและเอเชียตะวันออกเฉียงใต้

แช่ด้วยความร้อนที่อุณหภูมิ 50C โดยรอบโดยปิดประตู เส้นโค้งการลดพิกัดจะพิมพ์อยู่ในคู่มือ ซึ่งไม่พบในไซต์งาน

การทดสอบฝนและฝุ่นระดับ IP54 บนซีลประตูและต่อมสายเคเบิลก่อนที่ตัวเครื่องจะออกจากสายการผลิต

บันทึกต่อเนื่อง: สามารถขอไฟล์ทดสอบของตู้แต่ละตู้พร้อมกับการจัดส่งได้ ซึ่งมีประโยชน์เมื่อการประกวดราคาโครงการขอหลักฐาน

แปดขั้นตอนจากเหล็กม้วนไปจนถึงตู้ทดสอบ

1. การตัดด้วยเลเซอร์บนเครื่องจักร TRUMPF และการดัดด้วยแรงกดเบรก CNC — แท่นโลหะแผ่นสร้างเรื่องราวระดับ IP54

2. การเคลือบและการบ่มด้วยผง โดยดึงตัวอย่างสเปรย์เกลือจากทุกชุด

3. ประกอบ PCBA บนสาย DC; AMPPAL ทำงานชุดประกอบ AC และ DC แยกกัน ดังนั้นตู้ DC จึงไม่ใช้เครื่องมือร่วมกับเกียร์ AC

4. การรวมโมดูลกำลังเข้ากับชุดบัสบาร์ที่ควบคุมแรงบิด — บัสบาร์แบบหลวมๆ จะปรากฏขึ้นเป็นจุดร้อนในอีกหลายเดือนต่อมา

120kW ของปืนทั้งสี่คือคณิตศาสตร์ที่เหมาะสมสำหรับเว็บไซต์ของคุณหรือไม่?

ตู้นี้เหมาะกับไซต์ที่สามารถเสียบยานพาหนะสี่คันได้ในคราวเดียว และเซสชันใช้เวลา 25-60 นาที: อู่ซ่อมรถ ห้างสรรพสินค้า โรงแรม ป้ายหยุดบนทางหลวงขนาดเล็ก ทำงานถอยหลังจากเป้าหมายของคุณ โดยทั่วไปแล้ว ที่เฉลี่ย 40kW ต่อปืนที่ถูกครอบครอง การเติม 50kWh จะใช้เวลาประมาณ 75 นาทีเมื่อตู้เต็ม และประมาณ 25 นาทีเมื่อรถคันหนึ่งมีสระน้ำเพียงอย่างเดียว

ซื่อสัตย์เกี่ยวกับความไม่ตรงกัน หากธุรกิจของคุณทั้งหมดอยู่ในช่องทางที่รวดเร็วพร้อมยานพาหนะทีละคัน ปืนเดี่ยวขนาด 120kW หรือ 160kW จะมีค่าใช้จ่ายน้อยกว่า หากคุณต้องการเซสชัน 120kW สี่เซสชันพร้อมกัน ตู้นี้มีขนาดเล็กเกินไปถึงสี่เท่า โปรดซื้อหน่วยแยกต่างหาก

เหตุใดผู้ซื้อจึงสั่งซื้อตู้นี้จาก AMPPAL

OEM/ODM ที่ไม่มีดราม่า: โลโก้ สี ฉลากปืน และการตั้งชื่อแบ็กเอนด์ที่กำหนดค่าตามคำสั่งซื้อ เงื่อนไขขั้นต่ำถูกกำหนดไว้สำหรับแต่ละรุ่นในใบเสนอราคา และหน่วยตัวอย่างจะจัดส่งก่อนปริมาณ

ระยะเวลารอสินค้ามาตรฐาน 15-20 วันทำการสำหรับรุ่นนี้ นับจากการฝากและงานศิลปะที่ได้รับอนุมัติ

ชุดการรับรองที่ตอบการประมูลในตะวันออกกลาง สหภาพยุโรป และอเมริกา: CE, TUV, UL, CB และ CCC ที่บ้าน

โครงการอ้างอิงที่มีข้อมูลการดำเนินงานจริง: หน่วยระบายความร้อนด้วยของเหลว 500 หน่วยที่จัดหาให้กับโครงการไฮโดรเจนสีเขียว NEOM ของซาอุดีอาระเบีย สถานีมากกว่า 200 แห่งดำเนินการโดยทีมงานของเราเอง

โรงงานที่มีพนักงาน 260 คน ก่อตั้งขึ้นในปี 2014 ในเมือง Yueqing เจ้อเจียง — "เมืองหลวงด้านไฟฟ้าของจีน" — ส่งออกไปยังกว่า 40 ประเทศ

Box, Pallet, Container: How the 120kW Ships

ตู้จัดส่งแบบตั้งตรงในลังไม้ขนาดตัวเครื่อง 1820x750x735 มม. โดยมีระยะห่างประมาณ 100 มม. ต่อด้าน; ปืนทั้งสี่กระบอกอยู่ในช่องโฟมตัดข้างๆ ซองลังออกมาใกล้ 2.0 x 0.95 x 1.0 ม. และน้ำหนักรวมสุดท้ายระบุไว้ในรายการบรรจุภัณฑ์ก่อนจัดส่ง

สำหรับการบรรทุกตู้คอนเทนเนอร์ ให้วางแผนรอบซองจดหมายนั้น: สำนักงานใหญ่ขนาด 40 ฟุตพอดีกับลังหกลังในแถวเดียวและมีที่ว่างสำหรับอุปกรณ์เสริม และเราจะตรวจสอบแผนการจัดเก็บอีกครั้งโดยเทียบกับขนาดตู้จริงในทุกคำสั่งซื้อ ไม่มีลูกค้าสองรายที่แพ็คสินค้าแบบเดียวกัน ดังนั้นแผนภาพการโหลดขั้นสุดท้ายจะได้รับการยืนยันกับคุณก่อนที่รถบรรทุกจะออกเดินทาง

เงื่อนไขเป็นไปตามที่คุณโทรมา — FOB, CIF, CFR, DDP หรือ EXW จากโรงงาน Yueqing ของเรา — และเอกสารการจัดส่ง (ใบกำกับสินค้า รายการบรรจุภัณฑ์ ใบตราส่งสินค้า ใบรับรองแหล่งกำเนิดสินค้า) จัดทำโดยแผนกส่งออกของเรา ซึ่งดูแลประเทศปลายทางมากกว่า 40 ประเทศต่อปี

การรับประกันและอะไหล่

สองปีในหน่วย บนตู้เก็บปืนหลายกระบอก ส่วนประกอบปืนจะมีการสึกหรอมากที่สุด — เรามีสต็อกไว้ทั้งสี่ตำแหน่ง

ชุดประกอบปืนสำรอง (พร้อมสายเคเบิลยาว 5 ม. หรือ 7 ม.) จัดส่งจากโรงงานเจ้อเจียงภายใน 48 ชั่วโมงสำหรับสินค้าในสต๊อก

การวินิจฉัยระยะไกลผ่านการเชื่อมต่อ OCPP: ข้อผิดพลาดในการกำหนดค่าส่วนใหญ่ได้รับการแก้ไขผ่านทางแบ็กเอนด์โดยไม่ต้องไปที่ไซต์

An annual service checklist sent with every order: clean air filters, re-torque busbars, inspect gun contacts for burn marks.

การสนับสนุนการทดสอบการใช้งาน: การโทรระยะไกลกับวิศวกรของเราเพื่อดำเนินการเซสชั่นแรกตั้งแต่ต้นจนจบ

อะไหล่ระดับโมดูล ไม่ใช่สัญญาระดับบอร์ด: โมดูลจ่ายไฟสามารถถอดเปลี่ยนได้ทันทีและเก็บไว้ตลอดระยะเวลาการรับประกันเต็ม

ผิดกับถูก: การจัดการกับคณะรัฐมนตรี

ผิด: จอดโดยให้สายเคเบิลยาว 5 ม. ตึง จากนั้นกล่าวโทษที่ชาร์จเมื่อขั้วต่อสึกหรอ ขวา: จับคู่ความยาวสายเคเบิลเข้ากับแผนผังช่อง — ปืน 7 ม. บนเลนไกล, 5 ม. บนเลนใกล้, สายเคเบิลกลับคืนสู่ซองหนังหลังแต่ละเซสชั่น

ผิด: วางกล่องซ้อนกับด้านที่มีช่องระบายอากาศของตู้ ขวา: รักษาพื้นที่ว่างรอบๆ ท่อไอดี 40 ซม. และทำความสะอาดไส้กรองทุกเดือน

ผิด: บอกคนขับ 400V ว่า "คุณจะได้ 120kW" เพราะป้ายบอกว่า 120kW ขวา: อ้างอิงตัวเลขจริง — ประมาณ 100kW ที่ 400V, เต็ม 120kW ที่ 800V — และชี้ไปที่หน้าจอสด

ผิด: ป้อนตู้จากเต้ารับรวมหรือเบรกเกอร์ขนาดเล็ก ขวา: สาย AC380V+-15% เฉพาะ, เบรกเกอร์ที่ได้รับพิกัดอย่างถูกต้อง และการต่อสายดินที่เหมาะสม — แผนภาพการเดินสายไฟอยู่ในคู่มือ

ผิด: ทิ้งปืนไว้บนยางมะตอยเปียกขณะรถคันถัดไปเข้าคิว ขวา: ซองหนังหลังการใช้งาน; แถบ LED จะแสดงเป็นสีเขียวเฉพาะเมื่อปืนอยู่ในตำแหน่งและพร้อมเท่านั้น

สิ่งที่ผู้ประกอบการพูดหลังจากหกเดือน

ผู้จัดการอู่แท็กซี่ในดูไบดำเนินการมาก่อนได้ก่อน และบอกเราว่าแถบ LED ลดปัญหาการโต้แย้งเรื่องคิวลงครึ่งหนึ่ง คนขับจะดูว่าปืนกระบอกไหนว่างก่อนจอดรถ ข้อตำหนิของเขา: แสงแดดโดยตรงทำให้หน้าจอขนาด 7 นิ้วอ่านยากในช่วงบ่าย เขาจึงติดหลังคาเล็กๆ ไว้เหนือตู้

ผู้ประกอบการห้างสรรพสินค้าในกรุงกัวลาลัมเปอร์สั่งซื้อปืนขนาด 7 ล้านกระบอกที่ตำแหน่งด้านนอก เพื่อให้รถที่จอดด้านหลังสามารถเข้าถึงได้โดยไม่ต้องสับเปลี่ยน รายได้ต่อตู้เพิ่มขึ้นหลังจากที่เขาเปลี่ยนไปใช้การแยกส่วน เนื่องจากไม่มีรถคันใดมาแย่งสระน้ำในช่วงเร่งด่วนของมื้อเย็น

บริษัทขนส่งสินค้าในกรุงวอร์ซอใช้รถตู้สี่คันผ่านตู้เดียวในชั่วข้ามคืน ที่อุณหภูมิ -15C ตู้เริ่มทำงานและรักษาอุณหภูมิให้อยู่ในระดับปกติ หมายเหตุ: ไม่สามารถปิดเสียงออดเมื่อสิ้นสุดเซสชั่นจากแอปได้ ดังนั้นพนักงานกะกลางคืนจึงต้องเดินไปที่หน้าจอ เพียงเล็กน้อย แต่พวกเขาขอในเฟิร์มแวร์ถัดไป

คำถามที่ผู้ซื้อถามเกี่ยวกับการจัดสรรพลังงาน

ถาม: หากรถสี่คันเสียบปลั๊กพร้อมกัน ทั้งสี่คันจะได้พลังงาน 30kW พอดีหรือไม่

ตอบ: หากแบ่งเท่าๆ กัน ใช่ — 120 หารด้วยปืนที่ถูกยึดครองสี่กระบอก ตามลำดับก่อนหลัง รถคันแรกจะเก็บสิ่งที่ขอไว้และที่เหลือจะแบ่งปันส่วนที่เหลือ หน้าจอแสดงการแยกถ่ายทอดสด

ถาม: คนขับคนหนึ่งบอกว่าความเร็วของเขาลดลงเมื่อมีรถคันอื่นมาถึง ที่ชาร์จเสียหรือเปล่า?

ตอบ: เกือบจะไม่แน่นอน Cabinet จะจัดสรรพูลอีกครั้งเมื่อเซสชันใหม่เริ่มต้น ขั้นตอนปัจจุบันของเขาลงในการเคลื่อนไหวครั้งเดียวและหน้าจอจะอัปเดต มันเป็นนโยบาย ไม่ใช่ความล้มเหลว

ถาม: ปืนหนึ่งกระบอกสามารถได้รับความสำคัญก่อนเสมอหรือไม่?

A: ได้ ตำแหน่งที่กำหนดหนึ่งตำแหน่งสามารถจองหุ้นได้ อีกสามคนก็แยกสิ่งที่เหลืออยู่ ปืนสำคัญสองกระบอกจะต้องมีตู้สองตู้ - คณิตศาสตร์ไม่อนุญาต

ถาม: ยานพาหนะ 400V ของฉันจะเห็นพลังงาน 120kW หรือไม่

ตอบ: ไม่ เพดานเอาต์พุต 250A จำกัดรถยนต์ขนาด 400V ให้อยู่ที่ประมาณ 100kW 120kW เต็มปรากฏบนยานพาหนะ 800V นั่นคือเหตุผลที่เราเผยแพร่ข้อมูลจำเพาะปัจจุบันแทนทางลัดทางการตลาด

ถาม: สายเคเบิล 5 ม. หรือ 7 ม.

ตอบ: เรียงลำดับตามรูปทรงของเบย์ เลนปิดใช้เวลา 5 ม. (ถูกกว่าและใช้สายเคเบิลน้อยกว่าในการจัดการ) การเข้าถึงข้ามเลนต้องการ 7 ม. คำสั่งผสมเป็นเรื่องปกติ — ระบุต่อตำแหน่ง

ถาม: กฎการจัดสรรสามารถเปลี่ยนแปลงได้หลังการติดตั้งหรือไม่

ตอบ: ได้ จากหน้าจอสัมผัสหรือผ่าน OCPP ตลอดเวลา ไม่มีการเปลี่ยนแปลงฮาร์ดแวร์ โดยทั่วไปข้อมูล A/B สองสัปดาห์จะตัดสินว่ากฎใดเหมาะกับไซต์ของคุณ

ถาม: จะเกิดอะไรขึ้นถ้าปืนกระบอกหนึ่งล้มเหลว?

ตอบ: อีกสามคนทำงานต่อไป ส่วนประกอบปืนสามารถเปลี่ยนได้ในภาคสนามและมีสต็อกไว้ ตำแหน่งที่ล้มเหลวจะแสดงเป็นข้อบกพร่องบนหน้าจอและใน OCPP

ถาม: OCPP 1.6 หรือ 2.0

ตอบ: ทั้งสองอย่าง บอกแพลตฟอร์มของคุณให้เราทราบก่อนจัดส่ง และเราจะทดสอบการจับมือกับแพลตฟอร์มนั้น ดังนั้นการทดสอบการใช้งานจะไม่กลายเป็นเซสชั่นการแก้ไขจุดบกพร่อง
