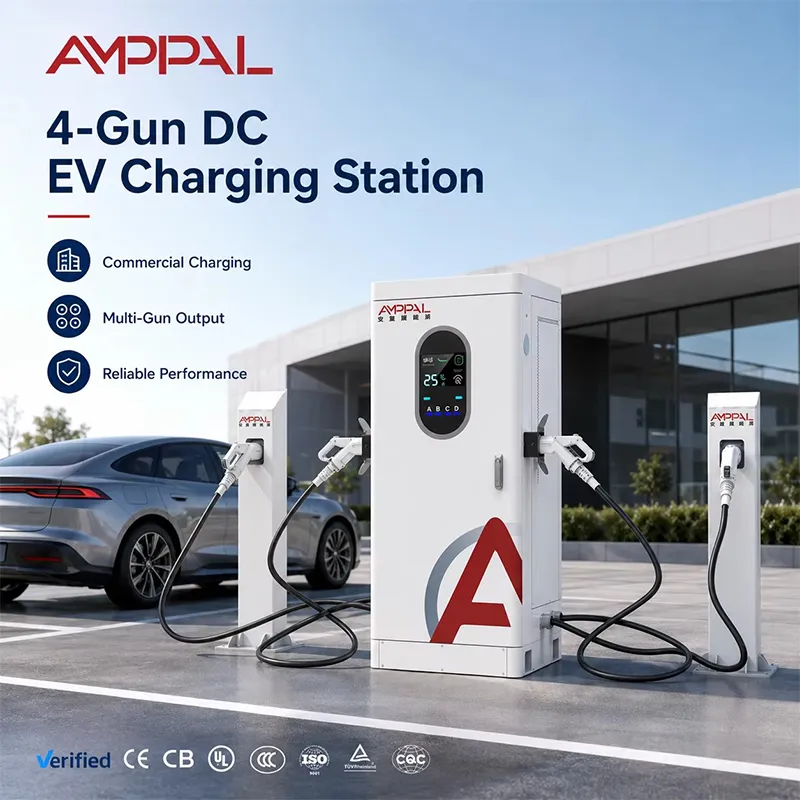

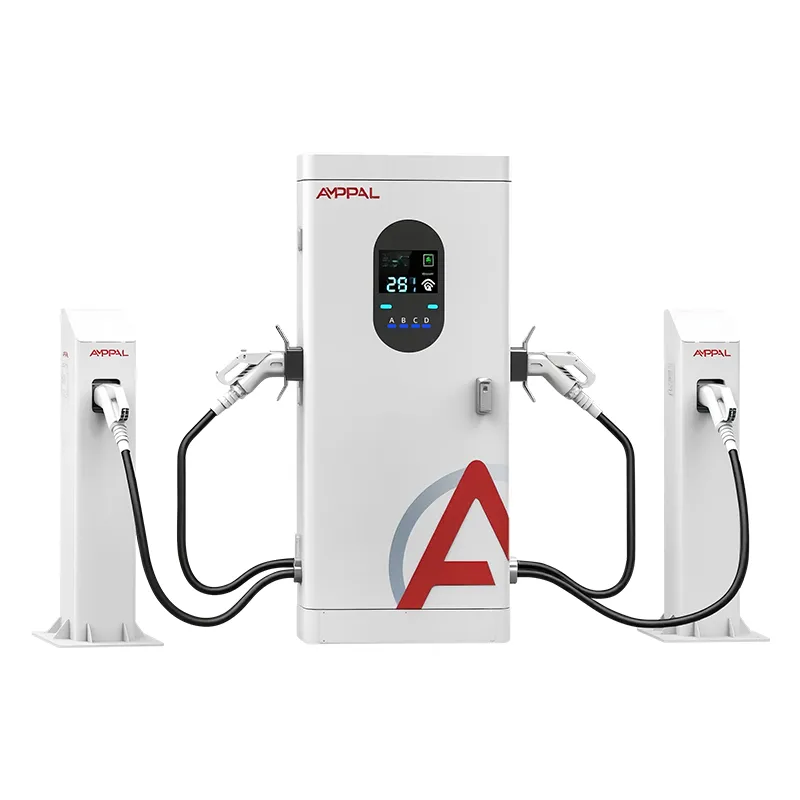

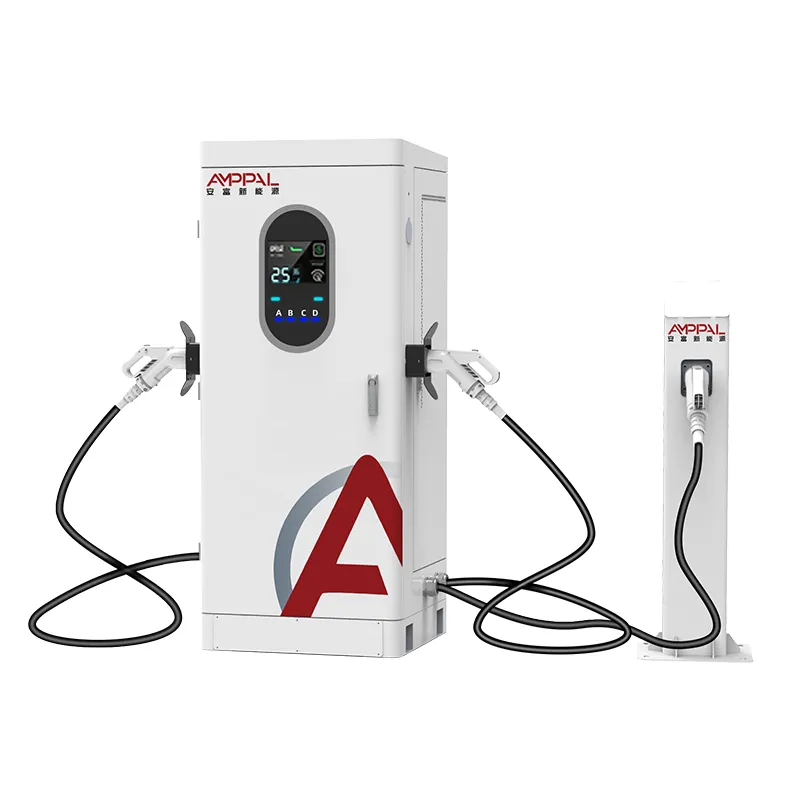

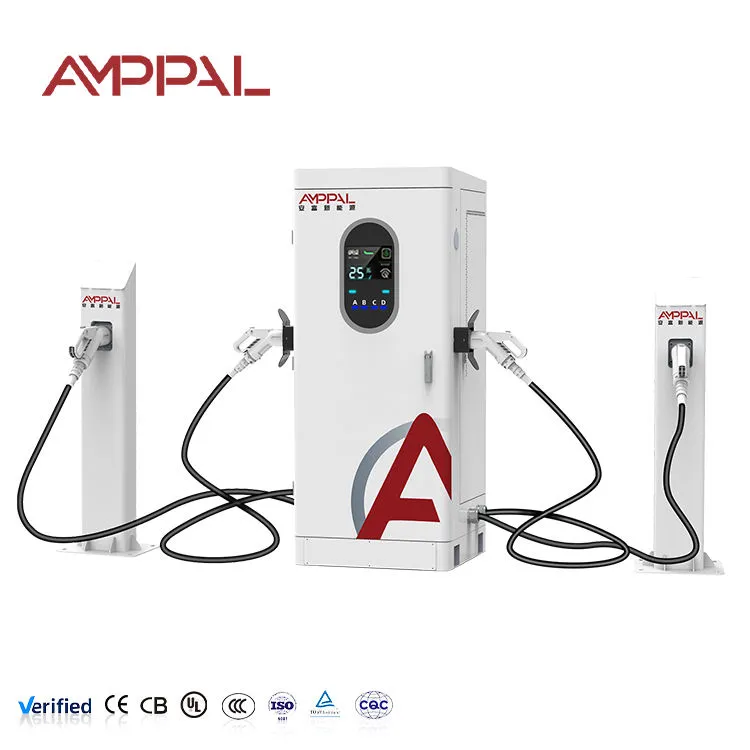

สถานีชาร์จ DC Fast EV แบบหลายขั้วต่อขนาด 160kW สำหรับกลุ่มยานพาหนะเชิงพาณิชย์

สิ่งที่ 160kW กระจายไปทั่วปืนสี่กระบอกซื้อคุณได้

ผู้สร้างสถานีส่วนใหญ่เริ่มต้นด้วยคำถามที่ผิด: "ที่ชาร์จมีขนาดใหญ่แค่ไหน" แทนที่จะเป็น "ต้องให้บริการกี่คันต่อวัน" หน้านี้ใช้คำนวณเลขคณิตที่นายธนาคารจะทำก่อนลงนาม AF-DC-160-Y-D-Z-4-H เป็นตู้ DC ในตัวสี่กระบอก — เอาต์พุต 160kW, ตำแหน่ง A/B/C/D, อินพุต 380V หนึ่งช่อง — และข้อโต้แย้งทางเศรษฐกิจทั้งหมดก็คือ จำนวนปืน ไม่ใช่กำลังสูงสุด เป็นตัวกำหนดเพดานรายได้ของคุณ ปืนขนาด 160kW หนึ่งกระบอกทำหน้าที่ได้ครั้งละหนึ่งคัน

คิดว่าเป็นการประกันความจุ รถที่มาถึงสถานีจริงนั้นเป็นลอตเตอรี แท็กซี่อยากได้ 40 นาที ผู้โดยสารอยากได้ 20 นาที รถบรรทุกอยากได้ 90 นาที หน่วยปืนเดียวเรียงลำดับลอตเตอรีนั้น รถทุกคันรอคิวของมัน

ข้อโต้แย้งทางเศรษฐศาสตร์สำหรับปืนสี่กระบอกแทนที่จะเป็นหนึ่งกระบอก

กำลังเท่ากัน สูงสุดสี่เซสชันพร้อมกัน: ตู้นี้และปืนเดี่ยว 160kW ดึงฟีดเดียวกัน ตู้แค่หยุดรถหนึ่งคันไม่ให้ขวางคิวทั้งหมด

การใช้ปืนเพิ่มขึ้นเนื่องจากเกณฑ์ในการครอบครองปืนต่ำกว่า: รถทุกคันสามารถเข้ารับตำแหน่งใดก็ได้ ในขณะที่ช่องทางด่วนที่ใช้ไฟเพียง 800V จะปฏิเสธรถรุ่นเก่าที่ใช้ไฟ 400V ทันที

เวลารอโดยเฉลี่ยจะลดลงโดยไม่ต้องซื้อกริดเพิ่ม: ทฤษฎีคิวในทางปฏิบัติ — บริการระยะสั้นสี่บริการเอาชนะบริการระยะยาวหนึ่งครั้งด้วยพลังงานเท่ากัน

เป้าหมายรายได้ต่อปืนเข้าถึงได้ง่ายกว่า: 160kW หารด้วยปืนสี่กระบอกคือ 40kW โดยเฉลี่ยต่อตำแหน่ง และเซสชันคงที่หนึ่งวันจะให้ผลตอบแทนดีกว่า kWh เท่าเดิมผ่านปืนหนึ่งกระบอก

ต้นทุนการติดตั้งที่ต่ำกว่าต่อยานพาหนะที่ให้บริการ: ตู้หนึ่งตู้ อุปกรณ์ป้อนหนึ่งอัน ฐานรากหนึ่งอัน การจดทะเบียน OCPP หนึ่งอัน เทียบกับปืนเดี่ยวสองกระบอก

เพดาน 250A นั้นกว้างเพียงพอ: ที่ 400V ปืนเดี่ยวสามารถดึง 100kW; ที่ 800V รถยนต์คันเดียวใช้กำลังถึง 160kW สระว่ายน้ำไม่ค่อยเป็นจุดคอขวดในการจราจรแบบผสม

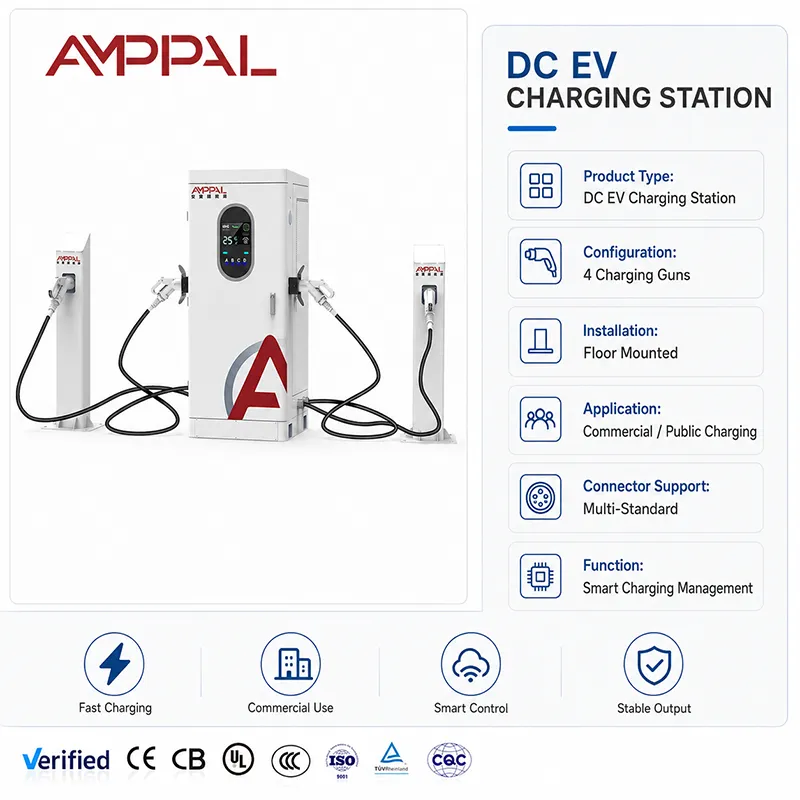

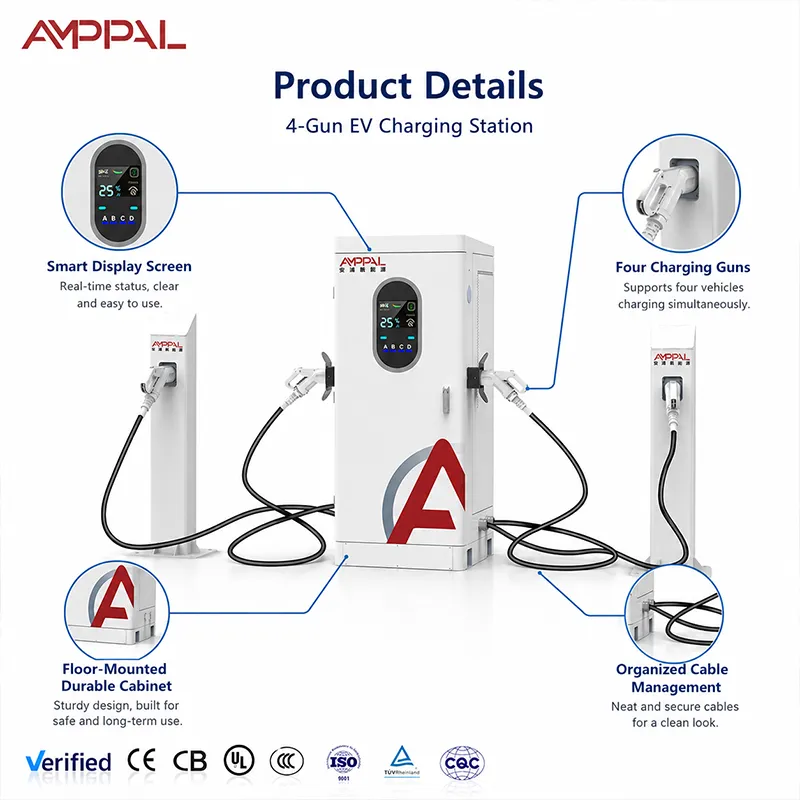

ข้อมูลจำเพาะทางเทคนิค

ประเภทไซต์ที่จำนวนปืนเหนือกว่ากำลังหน่วย

ที่จอดรถในที่ทำงานและอู่ซ่อมรถซึ่งมีรถจอดได้ 30-90 นาที - เวลาพักรถนานพอที่ค่าเฉลี่ย 40kW จะไม่ประนีประนอม

ริมถนนในเขตเทศบาลหรือซุปเปอร์มาร์เก็ตที่มีจำนวนผู้โดยสารมาถึงอย่างคาดเดาไม่ได้

ไซต์ที่มีฝาครอบกริดแบบแข็ง: 160kW มักจะเป็นแหล่งจ่ายไฟที่ใหญ่ที่สุดและเผื่อไว้พอประมาณโดยไม่ต้องอัพเกรดหม้อแปลง

สถานีบริการน้ำมันแฟรนไชส์เพิ่มเกาะ EV แห่งแรกตามกำลังการผลิตไฟฟ้าที่มีอยู่

กองเรือซึ่งมียานพาหนะระดับ 400V; รูปแบบปืนสี่กระบอกช่วยให้รถทุกคันชาร์จโดยไม่มีช่องทางไฟฟ้าแรงสูง

วิธีที่สระว่ายน้ำขนาด 160kW ทำหน้าที่กับยานพาหนะสี่คันตามลำดับ

ตู้เก็บพูลไว้ที่รวม 160kW และแจกตามกฎที่คุณตั้งไว้ — มาก่อนได้ก่อน แบ่งเท่าๆ กัน หรือจัดลำดับความสำคัญ ภายใต้การแบ่งเท่าๆ กัน ปืนที่ถูกครอบครองสี่กระบอกแต่ละกระบอกวิ่งใกล้ 40kW; รถยนต์ขนาด 50kWh ที่ชาร์จเต็ม 40% จะออกในเวลาประมาณ 60-75 นาที

รายละเอียดเงินคือการใช้งาน เครื่องชาร์จขนาด 160kW แบบปืนเดียวจะไม่ได้รับอะไรเลยในขณะที่ไม่ได้ใช้งาน ตู้นี้จะได้รับบางสิ่งบางอย่างเมื่อใดก็ตามที่มีตำแหน่งใดตำแหน่งหนึ่งในสี่ตำแหน่งไม่ว่าง ดำเนินการคำนวณด้วยอัตราค่าบริการของคุณเอง: 40 เซสชันต่อวัน โดยเฉลี่ยครั้งละ 20kWh คิดเป็น 800kWh ผ่านตู้

ข้อมูลเซสชันกลับมาต่อปืนบน OCPP 1.6/2.0 ดังนั้นคุณจึงดูการใช้งานรายสัปดาห์และย้ายกฎการจัดสรรเมื่อตำแหน่งหนึ่งมีประสิทธิภาพต่ำกว่า วงจรตอบรับนั้นคือความแตกต่างระหว่างการเป็นเจ้าของที่ชาร์จและการเป็นเจ้าของสายรายได้

รายงานผลการทดสอบของเราครอบคลุมถึงอะไรบ้าง

การทดสอบ EMC แบบเต็มตู้และการทดสอบประเภทไดอิเล็กทริก ไม่ใช่ตัวอย่างเฉพาะโมดูล — ไฟล์ที่เจ้าหน้าที่ประกวดราคาของยุโรปต้องการอ่านจริงๆ

สเปรย์เกลือ 96 ชั่วโมงบนกรงป้องกัน IP54 และเรือนปืน พร้อมรูปถ่ายภายในรายงาน

การแช่ด้วยความร้อนที่อุณหภูมิ 50C แสดงให้เห็นว่าเอาท์พุตลดลง ดังนั้นแผนในพื้นที่จึงไม่ค้นพบขีดจำกัดในเดือนสิงหาคม

การตรวจสอบการซึมผ่านของ IP54 บนซีลและต่อม รวมถึงแรงกระแทกทางกลบนตัวเครื่อง

ใบรับรอง CE, TUV, UL, CB และ CCC เป็นปัจจุบันและพร้อมให้บริการตามคำขอ พร้อมบันทึกการทดสอบแบบอนุกรมตามที่สร้างขึ้นต่อหน่วย

กำลังการผลิต 1 ล้านหน่วยต่อปีช่วยรักษาระยะเวลารอคอยสินค้าไว้ที่ 15-20 วันทำการได้อย่างไร

1. แผ่นโลหะ: การตัดด้วยเลเซอร์ TRUMPF และเบรกกด CNC ใน Yueqing กล่องหุ้มเริ่มต้นจากขดลวดเหล็ก ไม่ใช่ชิ้นส่วนแค็ตตาล็อก

2. การเคลือบผงด้วยชุดสุ่มตัวอย่างสเปรย์เกลือ

3. PCBA บนสาย DC โดยเฉพาะ — พื้นประกอบ AC และ DC แยกจากกัน ดังนั้นเครื่องมือและความสะอาดจึงไม่ปะปนกัน

4. บัสบาร์และชุดประกอบโมดูลกำลังพร้อมเครื่องมือควบคุมแรงบิด ทุกข้อต่อจะถูกบันทึกไว้

5. สายไฟสี่ปืน: คอนแทคเตอร์ต่อตำแหน่ง, การวัดแสงและการลดความเครียด

6. การทดสอบเฟิร์มแวร์และการจับมือ OCPP กับแพลตฟอร์มทดสอบ

7. การเบิร์นอินแบบเต็มโหลดบนโหลดแบงค์ บันทึกต่อตู้

8. การควบคุมคุณภาพขั้นสุดท้าย การออกหมายเลขซีเรียล และการส่งมอบให้กับการบรรจุ นี่คือเหตุผลที่ใบเสนอราคามาตรฐานบอกว่า 15-20 วันทำการ และสาเหตุที่เรามักจะเอาชนะมันได้

คู่มือการปรับขนาด: เมื่อ 160kW เต้น 2x80kW หรือ 160kW เดี่ยว

เปรียบเทียบสามตัวเลือกบนไซต์ของคุณ ปืนเดี่ยว 160kW หนึ่งกระบอก: ตู้ที่ถูกที่สุด ประสบการณ์การใช้ยานพาหนะเดี่ยวที่ดีที่สุด พฤติกรรมคิวที่แย่ที่สุด ปืนเดี่ยวขนาด 80kW สองกระบอก: สองเลน แต่แต่ละกระบอกมีกำลังสูงสุดใกล้ 80kW และคุณต้องจ่ายค่าเครื่องป้อนสองตัวและฐานรากสองอัน ปืนสี่กระบอกขนาด 160kW หนึ่งกระบอก: สี่เลนจากเครื่องป้อนหนึ่งเครื่อง รถยนต์คันเดียวยังคงได้รับกำลังสูงถึง 160kW (เพดาน 250A ที่อนุญาตที่ 800V)

เมื่อไม่เป็นเช่นนั้น: หากคนขับของคุณเป็นรถบรรทุกทั้งหมดที่ต้องการกำลังไฟฟ้ามากกว่า 150kW ต่อเซสชัน เลนขนาดเฉลี่ย 40kW สี่เลนนั้นผิดรูปแบบ ให้ซื้อยูนิตขนาดใหญ่โดยเฉพาะ หากเซสชันต้องเสร็จสิ้นภายใน 15 นาที ก็ไม่มีอะไรในคลาส 160kW แก้ไขได้ และหากไซต์ของคุณไม่เคยเห็นรถมากกว่าสองคันในคราวเดียว หน่วยปืนสองกระบอกก็จะเสียค่าใช้จ่ายน้อยลง

ผู้ซื้อข้อเท็จจริงตามสัญญาห้าประการถามเกี่ยวกับก่อน

ระยะเวลาดำเนินการ: 15-20 วันทำการนับจากการอนุมัติเงินฝากและงานศิลปะ — เขียนไว้ในใบเสนอราคา แต่จะไม่พบในภายหลัง

ขั้นต่ำ: ระบุไว้ต่อรุ่นในใบเสนอราคา; หน่วยตัวอย่างจะจัดส่งก่อน ดังนั้นจึงสามารถทดสอบการอ้างคุณภาพได้ก่อนปริมาณ

การรับประกัน: สองปี ระดับโมดูลและปืน - ชิ้นส่วนที่เสียหาย ไม่ใช่สี

การปรับแต่ง: การสร้างแบรนด์ OEM สี ฉลากปืน และการตั้งชื่อแบ็กเอนด์ในเวลาสั่งซื้อ โรงงานได้ทำ OEM/ODM สำหรับผู้ซื้อในกว่า 40 ประเทศ

ขนาดอ้างอิง: มียอดส่งมอบสะสมมากกว่า 1 ล้านเครื่องภายในปี 2024 สถานีมากกว่า 200 แห่งที่ดำเนินการโดยทีมงานของเราเอง หน่วยระบายความร้อนด้วยของเหลว 500 หน่วยสำหรับ Saudi NEOM — โรงงานมีสกินอยู่ในเกมแล้ว

จัดส่งตู้ขนาด 1820x750x735 แบบไม่มีดราม่า

ซองลังมีขนาดประมาณ 2.0 x 0.95 x 1.0 ม. รวมช่องปืนบุโฟม ตู้เคลื่อนที่ตั้งตรง มีปืนป้องกันการเคลื่อนไหว น้ำหนักรวมจะปรากฏในรายการบรรจุภัณฑ์ ซึ่งเราจัดส่งก่อนที่รถบรรทุกจะออก เพื่อให้ผู้ส่งสินค้าของคุณสามารถวางแผนได้โดยไม่ต้องกังวล

การขนส่งทางทะเลเป็นมาตรฐาน: FOB, CIF, CFR หรือ DDP จากเจ้อเจียง สำนักงานใหญ่ขนาด 40 ฟุตบรรจุลังหกลังติดต่อกันภายใต้แผนการจัดเก็บมาตรฐานของเรา ไดอะแกรมการโหลดขั้นสุดท้ายได้รับการยืนยันตามคำสั่งซื้อเนื่องจากส่วนผสมแตกต่างกันไป

เอกสารต่างๆ เช่น ใบกำกับสินค้า รายการบรรจุภัณฑ์ ใบตราส่งสินค้า ใบรับรองแหล่งกำเนิดสินค้า มาจากแผนกส่งออกของเรา ซึ่งจัดส่งไปยังกว่า 40 ประเทศต่อปี ผู้นำเข้าครั้งแรกจะได้รับรายการตรวจสอบเอกสารล่วงหน้า เราได้เห็นแล้วว่ากรมศุลกากรคนไหนถามถึงอะไร

ระยะเวลาสองปี การจัดส่งชิ้นส่วนภายใน 48 ชั่วโมง

ระยะเวลาสองปี สำหรับผู้ปฏิบัติงานที่ใช้หมายเลขการใช้งาน ตัวเลขที่เกี่ยวข้องคือการจัดส่งชิ้นส่วนภายใน 48 ชั่วโมง ไม่ใช่ระยะเวลาการรับประกัน

จัดส่งอะไหล่ที่เก็บไว้ - ส่วนประกอบปืน โมดูล ตัวควบคุม - จากโรงงาน Yueqing เป็นเวลา 48 ชั่วโมง

การวินิจฉัย OCPP ระยะไกลสำหรับปัญหาการกำหนดค่าและเฟิร์มแวร์ ตั๋วส่วนใหญ่ปิดโดยไม่ต้องเข้าชมสถานที่

รายการตรวจสอบประจำปี: การทำความสะอาดตัวกรอง แรงบิดใหม่ของบัสบาร์ การตรวจสอบหน้าสัมผัสปืน — เราจัดส่งให้ทุกคำสั่งซื้อ

การโทรทดสอบการใช้งานกับวิศวกรในเซสชั่นแรก

อะไหล่ระดับโมดูลจะถูกเก็บไว้ตลอดระยะเวลาการรับประกัน ดังนั้นโมดูลที่ล้มเหลวจึงถือเป็นการแลกเปลี่ยน ไม่ใช่ตั๋วซ่อม

นิสัยของผู้ปฏิบัติงานที่ช่วยยืดอายุปืน

ผิด: ปล่อยให้ไดรเวอร์ดึงขั้วต่อออกด้วยสายเคเบิล ขวา: การจับที่จับและติดป้ายเล็กๆ หน้าสัมผัสของปืนถือเป็นอุปกรณ์สวมใส่ และการรับประกันสองปีไม่ครอบคลุมการใช้งานในทางที่ผิด

ผิด: การพันสายเคเบิลยาว 7 ม. รอบซองให้แน่นในสภาพอากาศหนาวเย็น ขวา: ห่วงหลวม และการตรวจสอบสปริงของแจ็คเก็ตเพื่อหารอยแตกร้าว

ผิด: การตั้งค่าจะแยกกันเมื่อปืนหนึ่งกระบอกอยู่ในโซนตายที่ไม่มีใครใช้ ขวา: ตรวจสอบข้อมูล OCPP ต่อปืนทุกเดือน และเปลี่ยนตำแหน่งการใช้งานต่ำเป็นลำดับความสำคัญหรือย้ายกฎ

ผิด: เดินตู้บนเครื่องกำเนิดไฟฟ้าโดยไม่มีพันธะดินที่เป็นกลางที่เหมาะสม ขวา: ฟีด AC380V+-15% ที่เสถียร; แผนภาพการเดินสายไฟของคู่มือครอบคลุมรายละเอียดการติดกาว

ผิด: ทำความสะอาดหน้าจอสัมผัสด้วยสเปรย์ตัวทำละลาย ขวา: ผ้าไมโครไฟเบอร์แห้ง; ตัวทำละลายทำให้จอแสดงผลขุ่นมัวตลอดทั้งฤดูกาล

ข้อเสนอแนะของผู้ซื้อจากไซต์ทำงาน

ผู้รับสิทธิ์แฟรนไชส์สถานีบริการน้ำมันในโปแลนด์วางตู้หนึ่งตู้ไว้ข้างหน่วยปืนเดี่ยวสองกระบอกที่มีอยู่ และเฝ้าดูตู้ปืนสี่กระบอกทำรายได้ทั้งสองอย่างในช่วงพีคสุดสัปดาห์ โดยคิวจะกระจายไปทั่วสี่เลนแทนที่จะเรียงซ้อนกัน ข้อร้องเรียนของเขา: ค่าเริ่มต้นแบบแบ่งเท่า ๆ กันของเฟิร์มแวร์ตัวแรกนั้นรองรับพื้นที่แท็กซี่ลำดับความสำคัญของเขาต่ำกว่า ซึ่งเขาแก้ไขด้วยการเปลี่ยนแปลงกฎในแอป

ผู้ประกอบการคลังสินค้าในเม็กซิโกใช้รถตู้ขนส่งสินค้า 8 คันผ่านตู้เดียวในชั่วข้ามคืน เขาบอกเราว่าระยะเวลารอสินค้า 15-20 วันทำการมีความสำคัญมากกว่าราคา โดยที่ชาร์จเก่าเสียไปในเดือนธันวาคม และตัวใหม่จัดส่งก่อนช่วงวันหยุดยาว ที่จับ: ช่างไฟฟ้าของเขาต้องการขั้วต่ออินพุตทางด้านซ้าย ของเรานั่งอยู่ด้านล่าง ดังนั้นการกำหนดเส้นทางท่อจึงใช้เวลาเพิ่มอีกชั่วโมง

ผู้ซื้อในเขตเทศบาลในชิลีทดสอบหน่วยตัวอย่างเป็นเวลาหนึ่งเดือนที่สถานีขนส่งก่อนสั่งซื้อปริมาณ การจัดส่งอะไหล่ 48 ชั่วโมงถูกอ้างถึงในการประเมินการประกวดราคาของเขาเนื่องจากเหตุผลที่ AMPPAL ชนะ หมายเหตุเล็กน้อย: เขาอยากให้แถบ LED มีรูปแบบ "สงวน" ที่มั่นคง บันทึกเฟิร์มแวร์อยู่ใน Backlog ของเรา

คำถาม ROI ที่เราตอบเกี่ยวกับ 160kW

ถาม: ตู้ปืนสี่กระบอกขนาด 160kW สามารถให้บริการรถยนต์ได้กี่คันต่อวัน

ตอบ: ขึ้นอยู่กับเวลาพัก แต่ตัวเลขการวางแผนตามความเป็นจริงคือ 30-60 เซสชันในวันทำการ 14 ชั่วโมง โดยเฉลี่ย 20-30kWh ต่อเซสชัน โดยเฉลี่ยต่ำกว่า 30kWh สระว่ายน้ำจะไม่ได้ใช้งานเป็นเวลานาน

ถาม: 40kW ต่อปืนช้าเกินไปหรือไม่

ตอบ: สำหรับรถยนต์ขนาด 50kWh จาก 20% ถึง 80% ประมาณ 45 นาทีที่ 40kW หากผู้ชมของคุณคาดหวังเซสชันที่มีความยาวน้อยกว่า 30 นาที ให้เพิ่มขนาดขึ้น ตู้นี้เป็นเกมเชิงเศรษฐศาสตร์ ไม่ใช่ผู้ทำลายสถิติ

ถาม: รถยนต์ 800V คันเดียวสามารถรับพลังงานได้ 160kW จริงหรือ

ตอบ: สูงถึงเพดานเอาท์พุต 250A — ที่ 800V ซึ่งเป็น 160kW เต็ม ที่ 400V รถยนต์คันเดียวมีแรงดันไฟฟ้าเกือบ 100kW หน้าจอแสดงรูปสด

ถาม: คุณแนะนำคณิตศาสตร์คืนทุนแบบใด

ตอบ: รายได้ของโมเดลต่อปืน: ชั่วโมงที่ใช้งานคูณกำลังเฉลี่ยคูณอัตราภาษี ใช้ปืนหนึ่งกระบอกและสี่กระบอก ตู้ปืนสี่กระบอกมักจะชนะมากกว่า 15 เซสชันต่อวัน

ถาม: ฉันสามารถเพิ่มตู้นี้เข้ากับเครื่องป้อนขนาด 160kW ที่มีอยู่ได้หรือไม่

ตอบ: ใช่ โดยจะดึงฟีด AC380V เดียวกันกับหน่วยขนาด 160kW เดียว ความแตกต่างอยู่ที่ภายในตู้ล้วนๆ

ถาม: การรับประกันครอบคลุมปืนหรือไม่?

ตอบ: สองปี รวมโมดูลและปืนแล้ว พร้อมจัดส่งอะไหล่ในสต็อกภายใน 48 ชั่วโมง ไม่ครอบคลุมความเสียหายของสายเคเบิลจากการละเมิดของไดรเวอร์

ถาม: จะเกิดอะไรขึ้นหากไซต์ของฉันมีขนาดเกิน 160kW

ตอบ: เก็บตู้นี้ไว้และเพิ่มตู้ที่สอง แต่ละอันมีความเป็นอิสระจากตัวป้อนของตัวเอง ผู้ปฏิบัติงานหลายรายสร้างกำลังการผลิตในขั้นละ 160kW ด้วยเหตุผลนี้

ถาม: แท่นชาร์จสามารถเป็น OCPP 1.6 และ 2.0 ได้หรือไม่

ตอบ: รองรับทั้งสองอย่าง เราทดสอบการจับมือกับแพลตฟอร์มของคุณก่อนจัดส่ง
