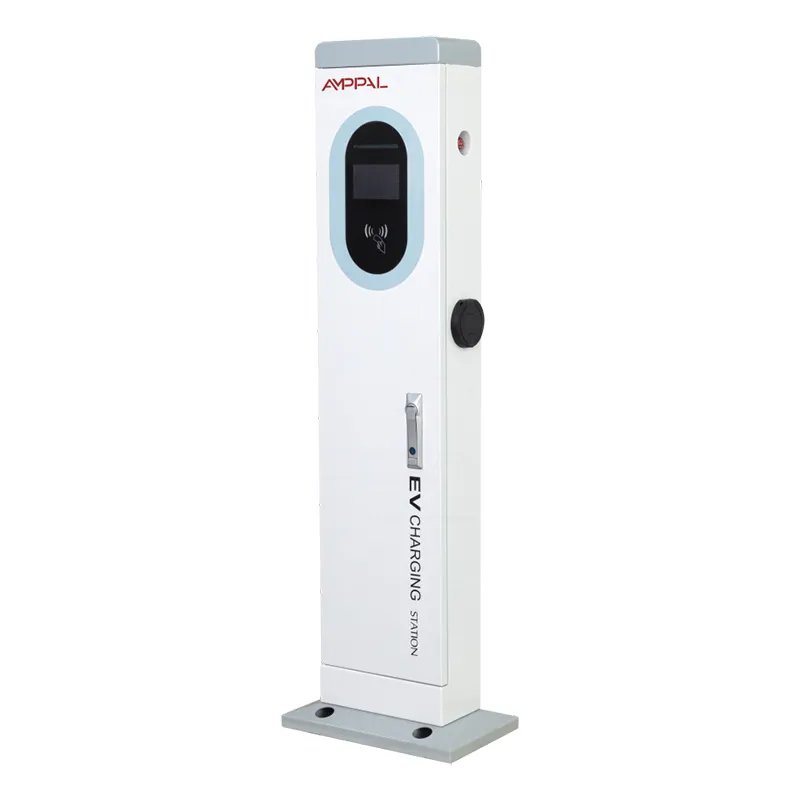

หอชาร์จ AC EV สองพอร์ต 14kW สำหรับลานจอดรถเชิงพาณิชย์

จุดชาร์จสองจุดบนรากฐานเดียว

ช่องจอดรถสองช่องสามารถใช้เสาชาร์จร่วมกันได้ การตัดสินใจเพียงครั้งเดียวคือเรื่องราวทั้งหมดของผลิตภัณฑ์นี้ AF-AC-14kW เป็นทาวเวอร์ขนาด 410 x 240 x 1400 มม. พร้อมปืน AC ขนาด 7kW สองกระบอก หน้าจอสัมผัสสีขนาด 5 นิ้วหนึ่งชุด ชุดเครื่องชำระเงินหนึ่งชุด และโมดูลเครือข่ายหนึ่งโมดูลที่ให้บริการทั้งสองด้าน

ลองนึกถึงกล่องติดผนังสองกล่องที่รวมกันเป็นเสาเดี่ยวๆ เดียว ลบส่วนที่ซ้ำกันออก ฐานรากหนึ่งอัน, กล่องหุ้มหนึ่งอัน, โครงสร้าง IP54 หนึ่งอัน, ฟีด 220VAC +/-20% หนึ่งอัน - และรถยนต์สองคันชาร์จพร้อมกันที่ 7kW แต่ละคัน

สำหรับเจ้าของไซต์ที่นับต้นทุนต่อเบย์ นั่นคือจุดที่ทาวเวอร์เปลี่ยนสเปรดชีต อ่าวที่สองหยุดเสียค่าใช้จ่ายเกือบเท่ากับอ่าวแรก สองช่อง, สัญญาบำรุงรักษาหนึ่งฉบับ, เอกสารหนึ่งชุด - ตัวเลขหยุดเพิ่มเป็นสองเท่า

อาร์กิวเมนต์ต้นทุนต่อเบย์

รากฐานเดียวแทนที่จะเป็นสอง - แผ่นคอนกรีตและชุดพุกเดียวครอบคลุมทั้งสองช่อง

โมดูลเครือข่ายหนึ่งโมดูล หนึ่งซิม หนึ่งหน้าจอ - ส่วนที่ทำซ้ำในที่ชาร์จแยกกันสองอันจะถูกแชร์ที่นี่

การเยี่ยมชมการติดตั้งหนึ่งครั้ง - ทีมงานหนึ่งคนและสายเคเบิลหนึ่งเส้นวิ่งไปที่เสา ซึ่งคิดเป็นประมาณครึ่งหนึ่งของแรงงานในไซต์งานของสองยูนิต

ในเอกสารงบประมาณของลูกค้าของเรา ต้นทุนการติดตั้งทั้งหมดต่อช่องมักจะต่ำกว่าเครื่องชาร์จ 7kW สองเครื่องที่แยกกัน 25-35%

จุดเข้า OCPP หนึ่งจุด - ช่องสองช่องปรากฏเป็นอุปกรณ์เดียวบนแบ็กเอนด์ ดังนั้นการทดสอบการใช้งานและการตรวจสอบรายวันจึงใช้เวลาน้อยลง

ชิ้นส่วนอะไหล่ที่ได้มาตรฐาน - มีการใช้ฉากกั้น ปืน และแผงควบคุมแบบเดียวกันในซีรีย์ทาวเวอร์ของเรา ดังนั้นชุดอะไหล่หนึ่งชุดจึงครอบคลุมพื้นที่หลายแห่ง

ข้อมูลจำเพาะทางเทคนิค

สถานที่ที่ดีที่สุดสำหรับ Twin-Gun Tower

โรงแรมและรีสอร์ตซึ่งมีอ่าวสำหรับแขก 2 แห่งอยู่รวมกันในช่วงเวลาเช็คเอาต์

พื้นผิวศูนย์การค้ามีอ่าวคู่ใกล้ทางเข้า

ที่จอดรถในที่ทำงานจะจอดคู่กับพื้นที่ของพนักงาน โดยรถทั้งสองคันจะเข้าและออกตามกำหนดเวลาเดียวกัน

ที่ดินเทศบาลที่มีความกว้างของอ่าวแน่นและเสาสองเสาแยกกันจะอัดแน่นอยู่ในแถว

บริเวณอพาร์ตเมนต์และคอนโดมิเนียมให้บริการพื้นที่พักอาศัยสองแห่งโดยเฉพาะ

ปืนสองกระบอกแบ่งปันหนึ่งหอคอยได้อย่างไร

ปืนทั้งสองกระบอกดึงจากฟีด 220VAC +/-20% เดียวกันผ่านชุดควบคุมเดียว เมื่อรถสองคันเสียบปลั๊กพร้อมกัน ปืนแต่ละกระบอกจะส่งพลังงานได้สูงสุด 7kW - รวมเป็น 14kW เมื่อเสียบปลั๊กรถยนต์เพียงคันเดียว ก็ยังสามารถรับพลังงานได้ถึง 7kW; หอคอยแห่งนี้ไม่ได้รวมพลังไว้ที่ปืนกระบอกเดียว และเราจะไม่เสแสร้งเป็นอย่างอื่น

หน้าจอขนาด 5 นิ้วแสดงทั้งสองเซสชัน ดังนั้นแต่ละช่องจึงมีสถานะการชาร์จ ขั้นตอนการชำระเงิน และใบเสร็จรับเงินของตัวเอง เนื่องจากปืนทั้งสองวางอยู่บนอุปกรณ์เครื่องเดียว คนขับที่ชำระเงินด้วยบัตรหรือ APP จึงไม่จำเป็นต้องรู้ว่าเขาอยู่ในช่องใด - เซสชันจะเป็นไปตามปืนที่เขาเสียบอยู่

ทั้งสองช่องรายงานไปยังแบ็กเอนด์ผ่านการเชื่อมต่อ OCPP 1.6 หรือ 2.0 เดียว นั่นหมายถึงการเข้าอุปกรณ์หนึ่งรายการ การอัพเดตเฟิร์มแวร์หนึ่งครั้ง และเซสชันการวินิจฉัยระยะไกลหนึ่งเซสชันสำหรับที่จอดรถสองแห่ง ผู้จัดการที่มีหอคอยสองโหลเห็นอุปกรณ์สองโหลบนแผงหน้าปัด ไม่ใช่สี่สิบแปด

ประตูคุณภาพก่อนที่เครื่องหมาย CE จะดำเนินต่อไป

หอคอยนี้มีเครื่องหมาย CE เทียบกับคำสั่งแรงดันไฟฟ้าต่ำและ EMC โดยมีไฟล์เก็บไว้ตามซีรี่ส์ของรุ่น

IP54 ตรวจสอบโดยห้องปฏิบัติการและการทดสอบโดยบุคคลที่สาม - กันฝุ่นและกันน้ำกระเซ็น พร้อมช่องสายเคเบิลที่ปิดผนึก

การทดสอบการพ่นเกลือบนสีฝุ่นเป็นเวลา 96 ชั่วโมง ซึ่งเป็นมาตรฐานสำหรับโครงการส่งออกชายฝั่งของเรา

การทดสอบโหลดปืนคู่ - เอาต์พุตทั้งสองทำงานที่กำลังพิกัดเต็มพร้อมกันเพื่อพิสูจน์พฤติกรรมรวม 14kW

การทดสอบอุณหภูมิในช่วง -20C ถึง +50C รวมถึงความสามารถในการอ่านหน้าจอเมื่อสตาร์ทเครื่องขณะเครื่องเย็น

ไม่มีเรือลำใดที่ไม่มีรายงานการทดสอบหมายเลขซีเรียลของตัวเอง การรับรองระดับโรงงานครอบคลุมถึง CCC, TUV, UL และ CB

หอคอยแฝดปืนถูกสร้างขึ้นอย่างไร

โปรไฟล์คอลัมน์ขนาด 410 x 240 ถูกตัดด้วยเลเซอร์และเจาะด้วยเส้นของเราเองแทนที่จะซื้อมา

กดเบรกของ TRUMPF สร้างเสา หุ่นยนต์ FANUC เชื่อมตะเข็บ

ใช้การเคลือบผง โดยส่งตัวอย่างเป็นชุดไปยังการทดสอบการพ่นเกลือ

สายไฟฟ้ากระแสสลับพอดีกับชุดควบคุม คอนแทคเตอร์ หน้าจอ และปืนทั้งสองกระบอกพร้อมซองหนัง

มีการตรวจสอบการซีล IP54 ที่ทางเข้าสายเคเบิลและกรอบหน้าจอ

แต่ละหอคอยทำการทดสอบโหลดปืนสองกระบอกพร้อมกันพร้อมทั้งการทดสอบการชำระเงินและเครือข่าย

QC จะบันทึกหมายเลขซีเรียล ผลการทดสอบ และเอกสาร CE จากนั้นจัดส่งหนังสือ

เวลานำมาตรฐานคือ 15-20 วันทำการ การจองตู้คอนเทนเนอร์ได้รับการยืนยันก่อนเริ่มการผลิต

Dual-Gun Tower หนึ่งอันหรือที่ชาร์จเดี่ยวสองอัน?

เครื่องชาร์จขนาด 7kW ที่แยกกันสองตัวจะชนะในสถานการณ์เดียว: เมื่ออ่าวทั้งสองอยู่ห่างจากกัน เช่น ปลายด้านตรงข้ามของล็อต ซึ่งการต่อสายเคเบิลไปยังคอลัมน์ที่ใช้ร่วมกันจะมีราคาสูงกว่ากล่องของยูนิตที่สอง

ทุกที่อื่นหอคอยชนะด้วยเงินและการบำรุงรักษา ที่ชาร์จสองอันหมายถึงสองฐาน สองหน้าจอ สองโมดูลเครือข่าย สองซิมการ์ด และการเยี่ยมชมการติดตั้งสองครั้ง หอคอยหนึ่งแห่งจะแทนที่ทั้งหมดด้วยหอคอยหนึ่งแห่ง ซึ่งเป็นสาเหตุที่ทำให้ต้นทุนการติดตั้งต่ออ่าวโดยทั่วไปลดลงหนึ่งในสี่ถึงหนึ่งในสาม ประหยัดได้มากพอที่จะทำให้ผู้จัดจำหน่ายของเราหลายรายเสนอราคาหอคอยแฝดเป็นค่าเริ่มต้นเมื่อใดก็ตามที่ช่องสองช่องอยู่ติดกัน

ใครไม่ควรซื้อ: พื้นที่ที่มีอ่าวเดียวในปัจจุบันและไม่มีการวางแผนอ่าวที่สอง - หอคอยปืนเดี่ยวขนาด 7kW ราคาถูกกว่า หรือพื้นที่ที่ช่องชาร์จทั้งสองแห่งต้องอยู่ห่างจากกันเกินกว่าสองสามเมตร ซื้อหอคอยเมื่อมีอ่าวสองแห่งนั่งเรียงกันและจะอยู่อย่างนั้น

เหตุใดผู้นำเข้าจึงจัดลำดับคอนเทนเนอร์ที่สองใหม่

การกำหนดราคาโดยตรงจากโรงงานจาก Zhejiang Anfu New Energy Technology Co., Ltd. ใน Yueqing ก่อตั้งขึ้นในปี 2014 ซึ่งเป็นองค์กรยักษ์ใหญ่ขนาดเล็กระดับชาติ

SKU หนึ่งตัวที่ครอบคลุมสองส่วน ซึ่งช่วยให้สต็อกของผู้นำเข้าและการฝึกอบรมของผู้ติดตั้งง่ายขึ้น

ไฟล์การรับรอง (CE plus CCC, TUV, UL และ CB) พร้อมที่จะมอบให้กับหน่วยงานท้องถิ่นและสาธารณูปโภค

มีการจัดส่งมากกว่า 1,000,000+ เครื่องภายในปี 2567 ในกว่า 40 ประเทศ โดยมีคำสั่งซื้อซ้ำจากผู้จัดจำหน่ายในมาเลเซีย ตุรกี และอ่าวไทย

ตัวเลือก OEM และ ODM - สีที่กำหนดเอง โลโก้ และการสร้างแบรนด์การชำระเงิน โดยจะมีการหารือเกี่ยวกับขั้นต่ำในแต่ละโครงการ

จัดส่งหอคอยสูง 1.4 เมตรโดยไม่มีความเสียหาย

ลังเป็นแนวตั้ง โดยมีการค้ำยันรอบหน้าจอและซองหนังทั้งสอง สลักเกลียว แม่แบบการเจาะ และฮาร์ดแวร์สำหรับติดตั้งอยู่ในลังเดียวกัน ดังนั้นผู้ติดตั้งจึงมีทุกอย่างในวันแรก

ความยาวลัง 1,400 มม. เป็นส่วนสำคัญในการวางแผนตู้คอนเทนเนอร์ โดยลังจะวางราบและซ้อนกัน และตู้คอนเทนเนอร์ขนาด 20 ฟุตสามารถบรรทุกหอคอยได้ประมาณ 60-80 หลัง ขึ้นอยู่กับขนาดของลัง แผนกจัดส่งของเราจะยืนยันจำนวนที่แน่นอนก่อนที่คุณจะจอง

เราเสนอราคา FOB Ningbo หรือ Shanghai เป็นค่าเริ่มต้น มี EXW และ CIF เอกสารครอบคลุมถึงใบแจ้งหนี้ รายการบรรจุภัณฑ์ ใบตราส่งสินค้า และสำเนาใบรับรอง CE ซึ่งจัดทำขึ้นภายในระยะเวลารอคอยสินค้า 15-20 วันทำการ

เงื่อนไขการบริการที่ผู้ซื้อควรรู้

รับประกัน 2 ปี ครอบคลุมทั้งปืน หน้าจอ และโมดูลการชำระเงิน

ชิ้นส่วนปืนสำรองและตะแกรงที่เก็บไว้เพื่อการจัดส่งที่รวดเร็ว - สองรายการสวมใส่ที่พบบ่อยที่สุด

การวินิจฉัยระยะไกลผ่าน 4G หรืออีเธอร์เน็ต พร้อมการอัพเดตเฟิร์มแวร์ที่ส่งผ่านแบ็กเอนด์

คำแนะนำสำหรับเจ้าหน้าที่ไซต์งาน: เช็ดหน้าจอด้วยผ้าแห้งทุกสัปดาห์ และตรวจสอบการหักงอของสายเคเบิลทั้งสองซอง

คู่มือผู้ใช้ ภาพวาดการติดตั้ง และคู่มือการตั้งค่า OCPP จัดส่งพร้อมกับทุกยูนิต

ข้อผิดพลาดในการติดตั้งที่ทำลายหอคอยที่ดี

ผิด: ฝังสายไฟโดยไม่มีท่อร้อยสายและหวังว่ามันจะยังคงอยู่ได้ ขวา: เดินสายเคเบิลในท่อร้อยสายไปยังฐานเสา โดยมีห่วงบริการสำหรับการต่อสายใหม่ในอนาคต

ผิด: เทแผ่นด้วยตาแล้วส่องหอคอยให้อยู่ในระดับหลังจากนั้น ขวา: เทลงในแม่แบบที่ให้มา และตรวจสอบระดับก่อนคอนกรีตจะเซ็ตตัว

ผิด: ปล่อยให้สายเคเบิลทั้งสองเส้นพาดผ่านทางเดินระหว่างอ่าว ขวา: จัดเส้นทางปืนแต่ละกระบอกไปยังช่องปืนของตัวเอง เพื่อไม่ให้คนขับสะดุดข้ามสายเคเบิลของอีกฝ่าย

Wrong: assuming office WiFi reaches both bays. ขวา: ตรวจสอบสัญญาณที่ตำแหน่งคอลัมน์ก่อนเท - หรือใส่ซิม 4G

ผิด: ข้ามการตรวจสอบการต่อสายดินเพราะหอคอยดูมั่นคง ขวา: ตรวจสอบความต่อเนื่องของสายดินกับแกนกราวด์ของแผ่นระหว่างการทดสอบเดินเครื่อง

เรื่องราวของผู้ประกอบการจากไซต์ Two-Bay

ผู้จัดการทรัพย์สินในกรุงเอเธนส์ได้ติดตั้งอาคาร 8 หลังทั่วอพาร์ตเมนต์ 2 ช่วงตึกในช่วงปลายปี 2567 โดยผู้อยู่อาศัยจะใช้ปืนคู่ 4 ยูนิตร่วมกันสำหรับ 8 อ่าว บันทึกของเธอหลังจากผ่านไปหกเดือน: ซองปืนหนึ่งซองจำเป็นต้องขันให้แน่นอีกครั้ง และชาวบ้านโต้เถียงกันในเรื่องอื่นใด ซึ่งสำหรับกระดานคอนโดถือว่าประสบความสำเร็จอย่างเงียบๆ

เจ้าหน้าที่จอดรถชาวดัตช์ดูแลหอคอยที่ลาน P+R นอกเมืองอูเทรคต์ - สองอ่าว หนึ่งเสา ชำระเงินด้วยบัตร ความคิดเห็นของเขา: อ่าวที่สองนั้นเป็นโครงสร้างพื้นฐานที่ให้บริการฟรี เราจ่ายเฉพาะปืนเสริมเท่านั้น ข้อตำหนิเล็กๆ น้อยๆ ก็คือตำแหน่งหน้าจอ: ยืนนิ่ง อึดอัดถ้าคุณต้องการดูจากรถ

ผู้จัดจำหน่ายในตุรกีที่ซื้อทาวเวอร์ขนาด 14kW สำหรับเครือโรงแรมกล่าวว่าทาวเวอร์ลดเวลาในการติดตั้งต่ออ่าวจากสองวันเหลือเพียงวันเดียว ความเข้าใจของเขา: เทมเพลตที่ให้มาถือว่ามีล็อตระดับ และไซต์สองแห่งของเขาจำเป็นต้องมีการปรับระดับเล็กน้อยก่อน

คำถามเกี่ยวกับการชาร์จแบบ Dual-Gun

ถาม: หากรถสองคันชาร์จพร้อมกัน แต่ละคันจะได้ความเร็วเท่าใด

ตอบ: ปืนแต่ละกระบอกส่งกำลังได้สูงสุด 7kW พร้อมกัน รวมเป็น 14kW - ไม่มีอ่าวใดที่จะทำให้อีกกระบอกอดอาหารได้

ถาม: ปืนหนึ่งกระบอกสามารถส่งกำลังทั้งหมด 14kW ได้หรือไม่

ตอบ: ไม่ เพดานของปืนแต่ละกระบอกคือ 7kW ดังนั้นรถยนต์หนึ่งคันยังคงชาร์จได้สูงสุด 7kW; เลือกทาวเวอร์ขนาด 22kW หรือ 44kW หากคุณต้องการเพิ่มต่อคัน

ถาม: หนึ่งอาคารสามารถรองรับช่องจอดรถได้กี่ช่อง

ตอบ: สองกระบอกต่อปืนหนึ่งกระบอก ถ้าจะให้ดี เคเบิลของปืนแต่ละกระบอกจะยาวไปถึงช่องของตัวเอง

ถาม: หอคอยจำเป็นต้องมีวงจรไฟฟ้าแยกกันสองวงจรหรือไม่

ตอบ: ไม่ - จ่ายไฟ 220VAC +/-20% ให้กับปืนทั้งสองกระบอกผ่านหน่วยควบคุมภายใน

ถาม: 14kW เพียงพอสำหรับ EV สมัยใหม่ในชั่วข้ามคืนหรือไม่

ก. ใช่. 7kW ต่อคันจะเพิ่มระยะทางประมาณ 45 กม. ต่อชั่วโมง ดังนั้นเซสชันข้ามคืนจึงครอบคลุมแบตเตอรี่เต็มสำหรับ EV ผู้โดยสารส่วนใหญ่

ถาม: ราคาต่อช่องเทียบกับที่ชาร์จเดี่ยว 2 อันมีราคาเท่าไร

ตอบ: ในไซต์งานทั่วไป ต้นทุนการติดตั้งต่อช่องจะลดลง 25-35% โดยหลักมาจากการใช้พื้นฐานร่วมกัน โมดูลเครือข่าย และการเยี่ยมชมการติดตั้ง

ถาม: ฉันสามารถจัดการปืนทั้งสองกระบอกแยกจากกันในแบ็กเอนด์ได้หรือไม่

ตอบ: ได้ ปืนแต่ละกระบอกมีตัวเชื่อมต่อ OCPP แยกต่างหากบนอุปกรณ์ตัวเดียว คุณจึงสามารถกำหนดราคา กำหนดเวลา และรายงานต่อช่องได้

ถาม: ระยะเวลารอคอยคืออะไร?

A: 15-20 วันทำการ พร้อมชุดเอกสารฉบับเต็มและใบรับรอง CE ที่จัดส่งจาก Ningbo หรือ Shanghai
