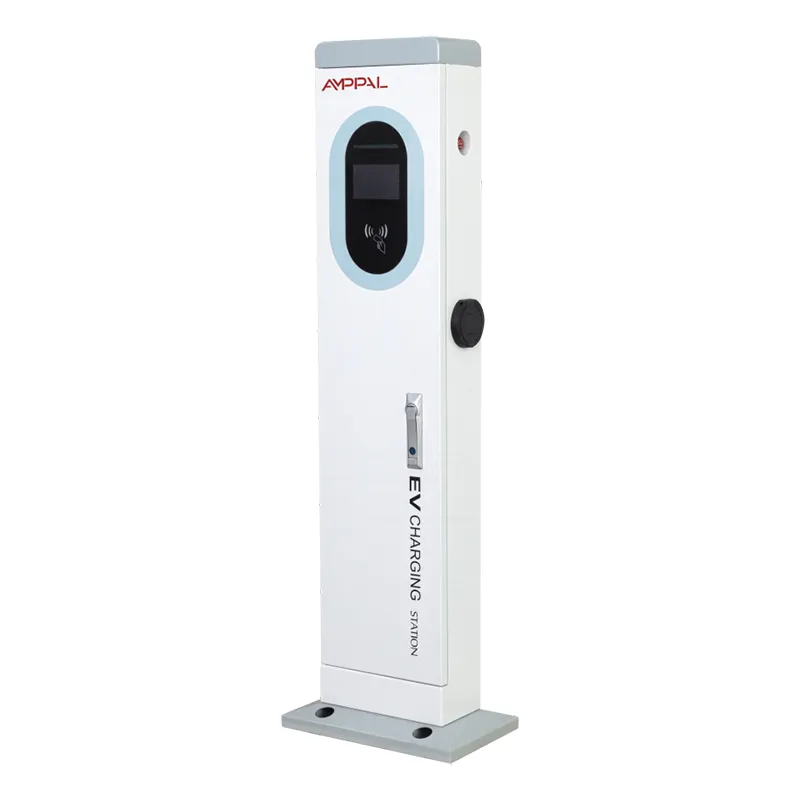

หอคอยสถานีชาร์จ AC EV แบบแท่นขนาด 7kW สำหรับชุมชนที่อยู่อาศัย

เมื่อกำแพงไม่ใช่ทางเลือก

ที่จอดรถแบบเปิดไม่ค่อยมีกำแพงตามที่คุณต้องการ ช่องว่างนั้นเป็นสิ่งที่ผลิตภัณฑ์นี้สร้างขึ้นมาเพื่อสิ่งนี้ AF-AC-7kW เป็นแท่นชาร์จแบบตั้งพื้นได้ โดยมีเสาเหล็กขนาด 410 x 240 x 1400 มม. พร้อมจุดชาร์จ AC ขนาด 7kW หนึ่งจุด หน้าจอสัมผัสสีขนาด 5 นิ้ว และฮาร์ดแวร์การชำระเงินและเครือข่ายในตัวที่ปิดสนิท

การติดตั้งเป็นการเทฐานราก ไม่ใช่โครงการก่อสร้าง ยึดแผ่นฐานเข้ากับแผ่นคอนกรีตด้วยชุดพุกและแม่แบบการเจาะที่เราจัดส่ง ป้อนทาวเวอร์ 220VAC +/-20% เชื่อมต่ออีเทอร์เน็ต หรือติดตั้งซิม 4G ไม่ต้องเจาะส่วนหน้าอาคาร ไม่มีกำแพงของเจ้าของบ้านให้โต้แย้ง มีเพียงพื้นที่เท่านั้นที่คุณได้รับอนุญาตให้เทคอนกรีตลงไป

สำหรับโรงแรมที่เป็นเจ้าของที่จอดรถ ห้างสรรพสินค้าที่มีพื้นผิว หรือเขตเทศบาลที่มีอ่าวริมถนน เสรีภาพนั้นมักจะตัดสินว่าจะมีการเรียกเก็บค่าธรรมเนียมในไตรมาสนี้หรือปีหน้า กล่องติดผนังแก้ปัญหาการชาร์จ ทาวเวอร์แก้ปัญหาไซต์ก่อน

ทำไมผู้ซื้อถึงเลือกเสาเหนือกล่องติดผนัง

เสรีภาพของสถานที่ - วางหอคอยไว้กลางแถว ตรงอ่าวปลายสุด หรือระหว่างต้นไม้ ไม่ว่าจะจอดรถที่ไหน แทนที่จะวางไว้ที่ใดก็ตามที่มีกำแพงเกิดขึ้น

ตามหลักสรีระศาสตร์สำหรับความสูงยืน - ที่ 1,400 มม. หน้าจอจะอยู่ในระดับสายตาที่เป็นธรรมชาติ ดังนั้นผู้ขับขี่จึงแตะ จ่าย และถอดปลั๊กโดยไม่ต้องงอหรือนั่งยองๆ

การจัดการสายเคเบิลที่ง่ายดาย - ปืนห้อยอยู่ที่ความสูงระดับเอวบนซองหนัง ซึ่งเห็นได้ชัดว่าสะดวกสบายกว่าสำหรับคนขับและผู้ขนส่งสินค้ารุ่นเก่ามากกว่าปลั๊กไฟติดผนังแบบต่ำ

ตู้ปิดผนึกหนึ่งตู้ - อุปกรณ์อิเล็กทรอนิกส์ทั้งหมดอยู่ภายในตัวทาวเวอร์ IP54 ดังนั้นจึงไม่จำเป็นต้องมีกล่องกระจายสัญญาณแยกต่างหากในสถานที่ทั่วไป

มองเห็นได้จากทั่วบริเวณ - หอคอยอ่านว่ากำลังชาร์จที่นี่จากระยะ 50 เมตร กล่องติดผนังหายไปหลังรถตู้ที่จอดอยู่และทำให้ลูกค้าที่เดินเข้ามาต้องเสียค่าใช้จ่าย

รอยเท้าที่เติบโตไปพร้อมกับคุณ - ป้อมปราการทุกหลังในซีรีส์นี้ใช้ฐานขนาด 410 x 240 เท่ากัน ดังนั้นการเปลี่ยนไปใช้ปืนคู่ในภายหลังจึงสามารถใช้แผ่นรองเดิมซ้ำได้

ข้อมูลจำเพาะทางเทคนิค

ที่ซึ่งเสาอิสระได้รับการดูแล

ที่จอดรถของโรงแรมและรีสอร์ทแบบเปิดโล่งที่ไม่มีส่วนหน้าอาคารใกล้อ่าว

อ่าวบนถนนและที่สาธารณะของเทศบาลซึ่งไม่อนุญาตให้เจาะเข้าไปในอาคารใกล้เคียง

ที่จอดรถในที่ทำงานบนที่ดินเช่า - ผู้เช่าไม่สามารถสัมผัสผนังได้ แต่เขาสามารถปูพรมได้

ร้านอาหารและร้านค้าปลีกที่มีอ่าวกระจัดกระจายอยู่ห่างจากอาคาร

ไซต์ที่สร้างขึ้นใหม่ซึ่งจะต้องมีการชาร์จไฟก่อนที่อาคารจะเสร็จสิ้น

หอคอยทำงานบนไซต์อย่างไร

พลังงานจะไหลจากแหล่งจ่าย 220VAC +/-20% ของคุณเข้าสู่หอคอย ผ่านหน่วยควบคุม จากปืนไปยังยานพาหนะหนึ่งคันที่มีกำลังสูงถึง 7kW - ประมาณ 45 กม. ของระยะการทำงานต่อชั่วโมงสำหรับ EV ขนาดกลาง และจะชาร์จข้ามคืนเต็มสำหรับรถยนต์นั่งส่วนบุคคลของยุโรปเกือบทุกคัน

ทาวเวอร์รายงานไปยังแบ็กเอนด์ของผู้ให้บริการผ่านอีเทอร์เน็ต, 4G หรือ WiFi โดยใช้ OCPP 1.6 หรือ 2.0 หน้าจอขนาด 5 นิ้วจะนำทางผู้ขับขี่ผ่านปลั๊ก ตรวจสอบสิทธิ์ เรียกเก็บเงิน และใบเสร็จรับเงิน ข้อมูลเซสชันเข้าถึงคลาวด์แบบเรียลไทม์

การบริการส่วนใหญ่เป็นระยะไกล เมื่อเซสชันล้มเหลว แบ็กเอนด์จะบันทึกเซสชันนั้น และเราจะอ่านการวินิจฉัยของทาวเวอร์ผ่านเครือข่าย ก่อนที่จะตัดสินใจว่าจำเป็นต้องเยี่ยมชมไซต์หรือไม่

สิ่งที่เครื่องหมาย CE นำไปใช้จริง

เครื่องหมาย CE ภายใต้คำสั่ง EU Low Voltage และ EMC โดยมีเอกสารการทดสอบเก็บไว้ในไฟล์สำหรับผู้นำเข้าและพิธีการศุลกากร

ได้รับการตรวจสอบ IP54 ในห้องปฏิบัติการของเราและโดยบริษัททดสอบบุคคลที่สาม - ป้องกันฝุ่นและกันน้ำกระเซ็นจากทุกมุม

การทดสอบการพ่นเกลือเป็นเวลา 96 ชั่วโมงบนตู้เคลือบสีฝุ่น ขนาดสำหรับที่จอดรถริมชายฝั่ง

การทดสอบการทำงานเต็มรูปแบบในช่วงพิกัด -20C ถึง +50C ก่อนที่การออกแบบจะหยุดชะงัก

หน่วยการผลิตทุกหน่วยจะทำการทดสอบโหลด รวมถึงการทดสอบการเชค ณ จุดชำระเงินและเครือข่ายก่อนการบรรจุ ไม่ใช่การสุ่มตัวอย่าง

CE เป็นพื้นฐาน โรงงานยังถือเครื่องหมาย CCC, TUV, UL และ CB สำหรับโครงการส่งออกอื่นๆ

จากคอยล์ถึงทาวเวอร์: แปดขั้นตอนในโรงงานของเรา

เหล็กแผ่นถูกตัดด้วยเลเซอร์และเจาะด้วย CNC ถึงโปรไฟล์ 410 x 240 ในร้านโลหะแผ่นของเราเอง

เครื่องกดเบรกของ TRUMPF จะพับเสาและหุ่นยนต์ FANUC จะเชื่อมตะเข็บ

ตัวเครื่องเคลือบด้วยสีฝุ่น ตัวอย่างจากแต่ละชุดจะถูกนำไปทดสอบด้วยการพ่นเกลือ

สายการประกอบ AC เหมาะกับโมดูลควบคุม คอนแทคเตอร์ หน้าจอขนาด 5 นิ้ว และปืนชาร์จ

มีการตรวจสอบการซีลตามข้อกำหนด IP54 รวมถึงรายการสายเคเบิลและกรอบหน้าจอ

แต่ละทาวเวอร์จะทำการทดสอบการทำงานด้วยโหลดความต้านทาน จากนั้นจึงทดสอบการชำระเงินและเครือข่าย

QC ลงนามในหมายเลขซีเรียล รายงานผลการทดสอบ และเอกสาร CE และอุปกรณ์จะถูกจองเพื่อจัดส่ง

เวลานำมาตรฐานคือ 15-20 วันทำการนับจากการยืนยันคำสั่งซื้อ คำสั่งเร่งด่วนเข้าสู่ช่องทางด่วนตามข้อตกลง

เสาหรือกล่องติดผนัง? การเปรียบเทียบที่ซื่อสัตย์

หากกำแพงแข็งแรงตั้งตรงบริเวณที่จอดรถอยู่แล้ว ให้ซื้อกล่องติดผนัง มีค่าใช้จ่ายน้อยลง - ไม่ต้องใช้รากฐาน ใช้เหล็กน้อยลง ติดตั้งเร็วกว่า - และเราก็ขายสิ่งเหล่านั้นด้วย เลือกข้อเท็จจริง ไม่ใช่นิสัย

ค่าใช้จ่ายเพิ่มเติมของหอคอยนี้ซื้อได้สามสิ่ง: สิทธิ์ในการเลือกสถานที่แทนที่จะสืบทอดตำแหน่งนั้น ความสูงยืนตามหลักสรีระศาสตร์ซึ่งเต้ารับติดผนังที่มีความสูงระดับเข่าไม่เท่ากัน และตัวอาคารที่ปิดสนิทซึ่งทนทานต่อการจราจรหนาแน่นได้ดีกว่ากล่องที่ยึดเข้ากับผนังช่องรับน้ำหนัก

ใครบ้างที่ไม่ควรซื้อสิ่งนี้: ผู้เช่าที่ไม่สามารถเทคอนกรีตได้ สถานที่ที่ต้องชาร์จไฟเพียงไม่กี่สัปดาห์ หรือผู้ซื้อที่รถคันเดียวเรียกเก็บเงินค่าปรับข้ามคืนจากปลั๊กไฟทั่วไป สำหรับพวกเขา หอคอยนั้นเป็นเหล็กที่พวกเขาไม่ต้องการ

สิ่งที่ AMPPAL นำมาซึ่งผู้ค้าปลีกไม่สามารถทำได้

โรงงานโดยตรงจาก Zhejiang Anfu New Energy Technology Co., Ltd. ในเมือง Yueqing ซึ่งเป็นเมืองหลวงด้านไฟฟ้าของจีน ก่อตั้งขึ้นในปี 2014

องค์กรยักษ์ใหญ่ระดับประเทศที่มีพนักงานมากกว่า 260 คน และสายการผลิต AC และ DC แยกกัน

มีการส่งมอบมากกว่า 1,000,000 คันภายในปี 2567 โดยส่งออกไปยังกว่า 40 ประเทศตั้งแต่สหรัฐอาหรับเอมิเรตส์และเยอรมนี ไปจนถึงมาเลเซียและเม็กซิโก

สายการผลิตอัตโนมัติจาก FANUC และ TRUMPF บวกกับการเจาะ การดัด และการตัดด้วยเลเซอร์ CNC ภายในบริษัท

ยินดีต้อนรับ OEM และ ODM - สีที่กำหนดเอง โลโก้ การสร้างแบรนด์การชำระเงิน และบรรจุภัณฑ์ โดยจะมีการหารือเกี่ยวกับขั้นต่ำในแต่ละโครงการ

เงื่อนไขการบรรจุ คอนเทนเนอร์ และการค้า

หอคอยแต่ละแห่งจัดส่งในลังไม้แนวตั้งที่มีขนาดความสูง 1,400 มม. โดยมีการค้ำยันภายในรอบหน้าจอและกรอบ สลักเกลียว แม่แบบการเจาะ และฮาร์ดแวร์สำหรับติดตั้งเคลื่อนที่อยู่ภายในลังเดียวกัน ดังนั้นจึงไม่มีอะไรรออยู่ที่ไซต์งานสำหรับการขนส่งครั้งที่สอง

ความยาว 1,400 มม. จะเปลี่ยนการวางแผนตู้คอนเทนเนอร์เมื่อเปรียบเทียบกับกล่องติดผนัง โดยลังจะวางราบและเรียงซ้อนกัน และโดยทั่วไปแล้วตู้คอนเทนเนอร์ขนาด 20 ฟุตจะใช้เสาขนาด 60-80 เสา ขึ้นอยู่กับขนาดของลัง เราเสนอราคาค่าขนส่งต่อลัง

เราเสนอราคา FOB Ningbo หรือ Shanghai เป็นมาตรฐาน โดยมี EXW และ CIF ตามคำขอ เอกสารประกอบด้วยใบแจ้งหนี้การค้า รายการบรรจุภัณฑ์ ใบตราส่ง และสำเนาใบรับรอง CE

การรับประกันและการสนับสนุนหลังการจัดส่ง

รับประกัน 2 ปีสำหรับทาวเวอร์ หน้าจอ และโมดูลการชำระเงิน ครอบคลุมข้อบกพร่องด้านวัสดุและฝีมือการผลิต

อะไหล่ - หน้าจอ ปืน แผงควบคุม - มีในสต็อกและส่งตามคำขอ

การวินิจฉัยระยะไกลผ่าน 4G หรืออีเทอร์เน็ต ข้อผิดพลาดของซอฟต์แวร์และการกำหนดค่าส่วนใหญ่ได้รับการแก้ไขโดยไม่ต้องเข้าเยี่ยมชมเว็บไซต์

คำแนะนำในการบำรุงรักษา: ตรวจสอบปืนและซองหนังทุกไตรมาส และขันน็อตพุกใหม่ปีละครั้ง

เอกสารฉบับเต็ม - คู่มือผู้ใช้ ภาพวาดการติดตั้ง และคู่มือการตั้งค่า OCPP - จัดส่งพร้อมกับทุกยูนิต

ข้อผิดพลาดในการติดตั้งห้าประการที่เราเห็นซ้ำแล้วซ้ำอีก

ผิด: ยึดฐานเข้ากับยางมะตอยตรงๆ ขวา: เทแผ่นคอนกรีตโดยใช้แม่แบบที่ให้มา และปล่อยให้แห้งสนิทก่อนที่จะโหลดทาวเวอร์

ผิด: ทิ้งปืนไว้บนพื้นระหว่างเซสชั่นต่างๆ ขวา: ใส่กลับเข้าซองทุกครั้ง - ขั้วต่อเป็นส่วนที่สึกก่อน

ผิด: พึ่งพา WiFi เพียงอย่างเดียวในพื้นที่ห่างไกล ขวา: ติดตั้งซิม 4G เพื่อให้การชำระเงินทำงานต่อไปเมื่อเราเตอร์สำนักงานหลุด

ผิด: วางหอคอยไว้ในจุดที่รถบรรทุกถอยหลังสามารถเข้าถึงได้ ขวา: วางไว้ที่ปลายอ่าวหรือเพิ่มโคมไฟสนาม

ผิด: ลืมตรวจสอบแรงบิดประจำปีไปได้เลย ขวา: ขันสลักเกลียวให้แน่นอีกครั้งทุกๆ 12 เดือน และปิดผนึกแผ่นฐานอีกครั้งหากคุณเห็นรอยน้ำ

สิ่งที่ผู้ให้บริการไซต์พูดหลังจากผ่านไปหนึ่งปี

เจ้าของโรงแรมในเมืองสปลิท ประเทศโครเอเชีย วางอาคาร 3 หลังในลานบ้านที่เปิดโล่งของเขาในฤดูใบไม้ผลิปี 2024 เขาเลือกอาคารเหล่านี้เนื่องจากอาคารไม่มีส่วนหน้าอาคารที่ใช้งานได้ใกล้กับอ่าว ข้อร้องเรียนของเขาคือแสงสะท้อนบนหน้าจอในเวลาเที่ยงวัน - ฟิล์มป้องกันแสงสะท้อนแก้ไขได้ - แต่เขารายงานว่าฮาร์ดแวร์มีข้อบกพร่องเป็นศูนย์ตลอดช่วงฤดูร้อนที่มีการใช้งานหนักของแขก

ผู้จัดจำหน่ายรายหนึ่งในกัวลาลัมเปอร์ขายสิบหน่วยให้กับล็อตพื้นผิวของกลุ่มค้าปลีก ผู้ติดตั้งชื่นชมเทมเพลตการเจาะ - ทีมงานของเขาสร้างฐานรากแต่ละอันเสร็จในตอนเช้า ด้ามจับขนาดเล็ก: สายไฟปืนสั้นสำหรับรถ SUV บางรุ่นที่อยู่ปลายช่องยาว

เทศบาลแห่งหนึ่งในสหรัฐอาหรับเอมิเรตส์มีอาคาร 12 หลังบนแผ่นข้างถนน หลังจากผ่านไป 14 เดือน บันทึกการบำรุงรักษาจะแสดงการเปลี่ยนหน้าจอสัมผัสหนึ่งครั้งและไม่มีอะไรอื่นอีก พวกเขายังคงปิดผนึกแผ่นฐานใหม่ในแต่ละฤดูฝน ซึ่งเป็นพิธีการที่พวกเขาปฏิบัติตามอยู่แล้ว

คำถามที่ผู้ซื้อทาวเวอร์ครั้งแรกถาม

ถาม: หอคอยนี้จะชาร์จทุก EV หรือไม่

ตอบ: EV ทุกคันที่ขายในยุโรปที่มีปลั๊ก Type 2 จะชาร์จไฟจากมัน ที่ชาร์จในรถจะกำหนดความเร็วที่แน่นอน โดยขึ้นอยู่กับเพดาน 7kW ของหอคอย

Q: ต้องใช้รองพื้นอะไร?

ตอบ: แผ่นคอนกรีตเทลงบนแม่แบบการเจาะที่เราจัดส่งพร้อมกับตัวเครื่อง แผ่นอิเล็กโทรดทั่วไปมีขนาดประมาณ 500 x 500 มม. และมีสลักเกลียวมาในกล่อง

ถาม: กล่องติดผนังถูกกว่าหรือไม่?

ตอบ: ได้ ราคาถูกกว่าประมาณ 20-30% ในการซื้อและติดตั้งในบริเวณที่มีกำแพงที่ดี โดยราคาของหอคอยจ่ายสำหรับเสา ชุดฐานราก และอิสระในการเลือกตำแหน่ง

ถาม: หน้าจอสามารถทนต่อแสงแดดโดยตรงได้หรือไม่

ตอบ: สามารถอ่านได้ในเวลากลางวัน แม้ว่าแสงจ้าตอนกลางวันที่รุนแรงจะเป็นสิ่งหนึ่งที่เราได้ยิน ฟิล์มกันแสงสะท้อนเป็นวิธีแก้ปัญหาราคาถูก

ถาม: IP54 เพียงพอสำหรับการใช้งานกลางแจ้งหรือไม่

ตอบ: ได้สำหรับฝนและน้ำกระเซ็น - IP54 ป้องกันฝุ่นและละอองน้ำ พื้นที่ที่จมอยู่ใต้น้ำทั้งหมดจะต้องมีการให้คะแนนที่สูงกว่า ซึ่งแทบไม่จำเป็นต้องมีที่จอดรถเลย

ถาม: ประเทศใดบ้างที่ยอมรับเครื่องหมาย CE

ตอบ: ทุกประเทศในสหภาพยุโรปและ EEA รวมถึงประเทศอื่นๆ อีกมากมายที่ยอมรับ CE เป็นใบรับรองการเข้าประเทศ โรงงานยังมี CCC, TUV, UL และ CB สำหรับตลาดอื่นๆ

ถาม: ฉันสามารถอัพเกรดทาวเวอร์ 7kW นี้ในภายหลังได้หรือไม่

ตอบ: ฐานขนาด 410 x 240 ถูกใช้ร่วมกันในซีรีส์นี้ ดังนั้นไซต์จึงสามารถย้ายไปยังป้อมปืนคู่บนแผ่นเดียวกันได้ - ตัวยูนิตขนาด 7kW นั้นไม่สามารถอัปเกรดภาคสนามได้

ถาม: นานแค่ไหนจากการสั่งซื้อจนถึงการจัดส่ง?

A: 15-20 วันทำการตามมาตรฐาน จัดส่งจาก Ningbo หรือ Shanghai พร้อมชุดเอกสารเต็มรูปแบบรวมทั้งใบรับรอง CE
