เครื่องชาร์จ AC EV สองพอร์ต Slim Tower ขนาด 44kW สำหรับสิ่งอำนวยความสะดวกที่จอดรถเชิงพาณิชย์

คำถาม 44kW เป็นคำถามแบบแผง

เครื่องชาร์จ AC แบบปืนคู่ส่วนใหญ่จะใช้งานไม่ได้บนกระดาษก่อนที่จะใช้งานภาคสนาม ความล้มเหลวไม่ใช่ที่ชาร์จ มันเป็นคำถามแรกของช่างไฟฟ้า: แผงต้องให้อะไร?

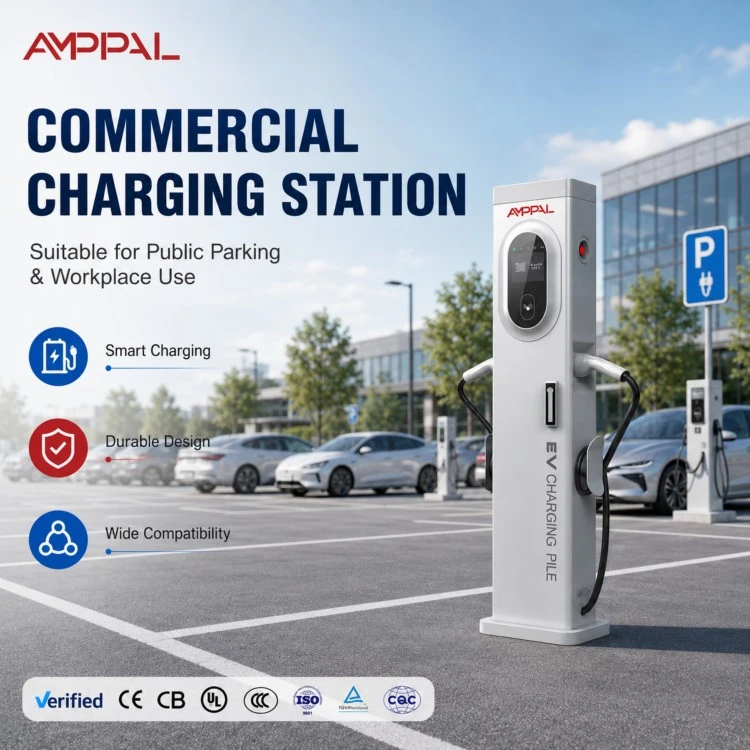

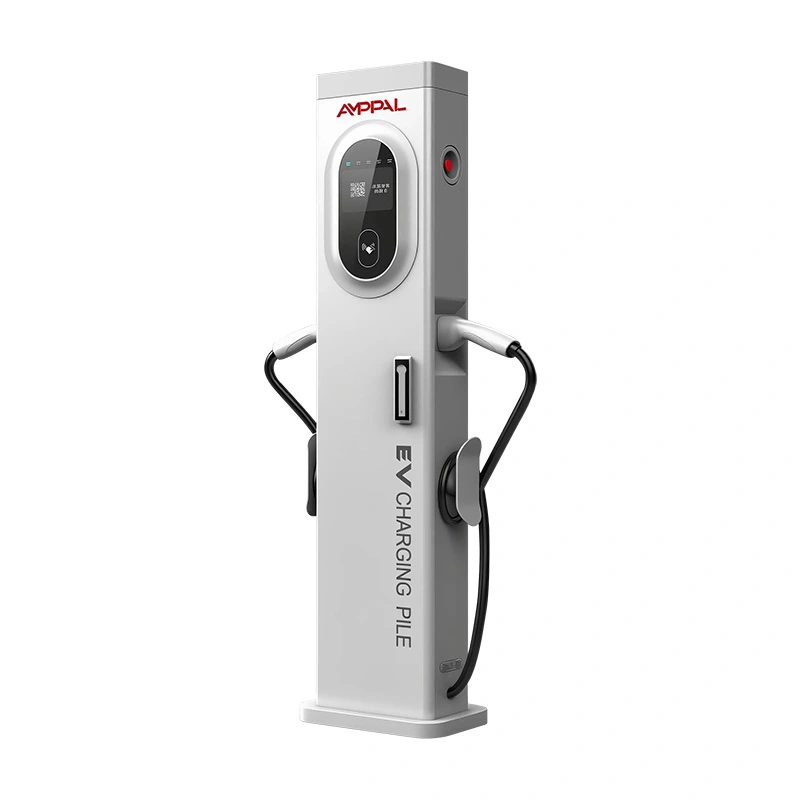

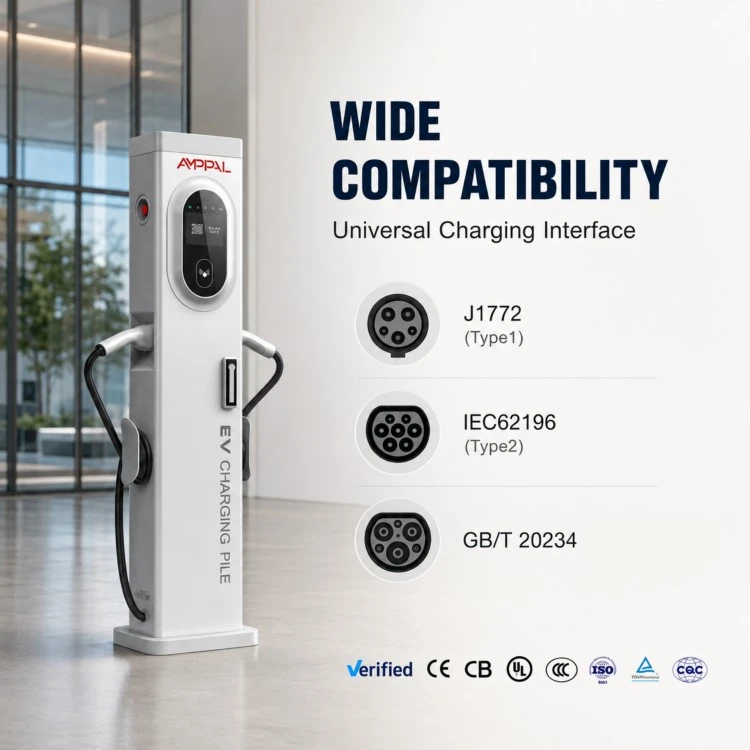

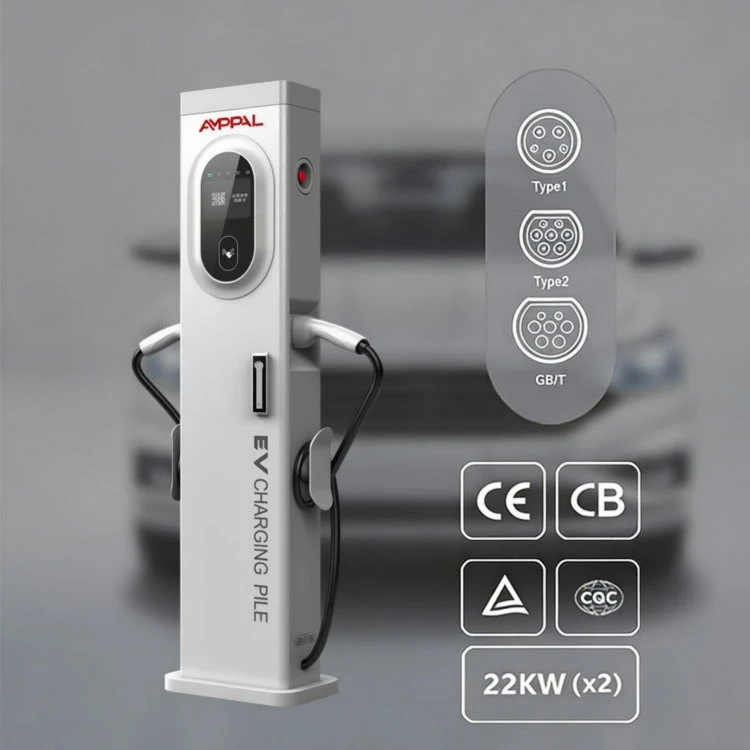

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) บรรจุปืน Type 2 สองกระบอกที่ 32A+32A บนฟีดสามเฟส 380VAC จากคอลัมน์ขนาด 300 x 150 x 1400 มม. พร้อมหน้าจอสัมผัสขนาด 5 นิ้ว แต่ละซ็อกเก็ตสามารถดึงพลังงานได้ประมาณ 21kW; ทั้งคู่เข้าใกล้ป้ายชื่อขนาด 44kW

หน้านี้เขียนขึ้นสำหรับผู้ที่ลงนามในแบบไฟฟ้า หากคุณเป็นเช่นนั้น โปรดอ่านคณิตศาสตร์ของฟีดเดอร์ด้านล่างก่อนที่คุณจะหลงรักเอกสารข้อมูลจำเพาะ

ข่าวดีก็คือ คณิตศาสตร์นั้นง่ายและเป็นแบบสาธารณะ ได้แก่ โวลต์ แอมป์ และรากที่สอง ข่าวร้ายคือไม่มีใครทำในวันที่ที่ชาร์จมาถึง ทำตอนนี้บนกระดาษก่อนจองคอนเทนเนอร์

Full-Load 32A+32A มีความหมายต่อเว็บไซต์ของคุณอย่างไร

รถสองคัน ทั้งสองคันที่ 32A ต่อเฟส: เครื่องป้อนของคุณจะต้องจ่ายไฟประมาณ 64A ต่อเฟสในเวลาเดียวกัน หรือเบรกเกอร์ต้นทางจะตัดการทำงานในเวลาที่เลวร้ายที่สุด

วางแผนหม้อแปลง: แต่ละทาวเวอร์เพิ่มโหลดที่เชื่อมต่อได้สูงสุด 44kW; อาคารสิบหลังหมายถึง 440kW ก่อนที่คุณจะนับแสงสว่างและ HVAC

ขนาดของสายเคเบิลเริ่มต้นที่ทองแดง 16 มม.2 ต่อเฟสสำหรับการทำงานระยะสั้นและขยายตามระยะทาง 25 มม.2 หรือ 35 มม.2 เป็นเรื่องปกติสำหรับการวิ่งเกิน 50 เมตร

หน้าที่ของเบรกเกอร์: เบรกเกอร์สามเฟส 80A หรือยูนิต 40A สองตัวต่อปืนหนึ่งกระบอก ช่วยให้ทั้งคู่มีช่องว่างด้านบนโดยไม่มีสะดุด

ความสมดุลของเฟสเป็นข้อดีอีกประการหนึ่ง: โหลดไฟฟ้าสามเฟสขนาด 32A+32A มีความอ่อนโยนต่อกริดมากกว่าเครื่องชาร์จแบบเฟสเดียวขนาด 7kW จำนวนสามเครื่องที่ซ้อนกันในเฟสเดียว

หากไซต์งานไม่สามารถป้อนโหลดได้เต็มที่ การจัดการโหลดของ OCPP 1.6J สามารถปิดทาวเวอร์ได้ด้วยงบประมาณที่ต่ำกว่าในขณะที่คุณรักษาพื้นที่ว่างไว้ใช้ในภายหลัง

ความร้อนเป็นส่วนหนึ่งของงบประมาณ: 44kW ทำงานเป็นเวลาหลายชั่วโมงจะทำให้ห้องแผงอุ่นขึ้น ดังนั้นควรวางแผนการระบายอากาศก่อนฤดูร้อนแรก

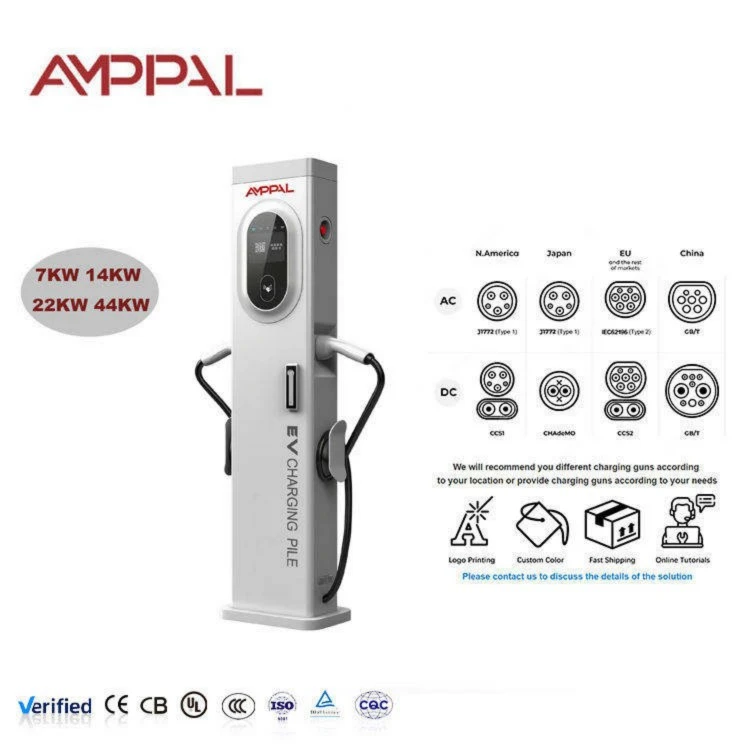

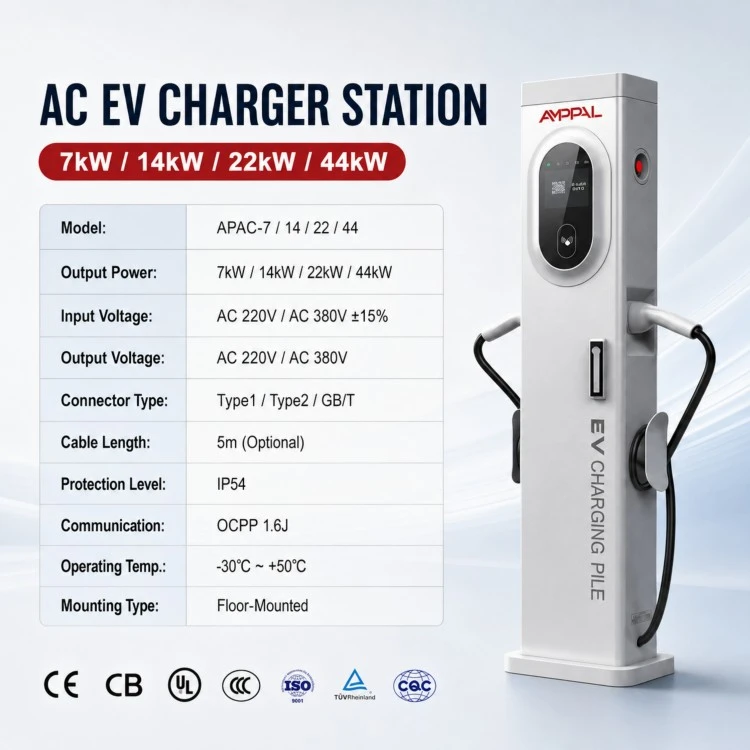

ข้อมูลจำเพาะทางเทคนิค

ใช้เคสที่ปรับความจุได้ 44kW

ลานอู่ซ่อมรถที่รถตู้จอดเป็นเวลาหนึ่งถึงสามชั่วโมงระหว่างกะ; 44kW ต่ออ่าวจะเปลี่ยนเวลาหยุดทำงานให้อยู่ในช่วงที่ใช้งานได้

อันดับแท็กซี่และจุดเรียกรถที่คนขับสลับรถกันอย่างรวดเร็วและมีเวลาจอดไม่เกินสองชั่วโมง

ลานจอดรถบรรทุกที่ให้บริการรถตู้ส่งของและรถเพื่อการพาณิชย์ขนาดเล็กที่มีน้ำหนักมากถึง 3.5 ตัน

ท่าเทียบเรือคลังสินค้าซึ่งมีอาคารแถวหนึ่งใช้ห้องหม้อแปลงหนึ่งห้อง

กลุ่มรถเช่า EV ที่ต้องสลับรถไปมาระหว่างการเช่าโดยไม่ต้องรอข้ามคืน

บล็อกที่อยู่อาศัยพร้อมบริการสามเฟส โดยที่ 44kW เป็นไฟ AC สูงที่สุดที่ผู้จัดจำหน่ายอนุญาตให้ใช้กับตัวป้อน

ที่จอดรถในสนามบินและสถานีซึ่งต้องใช้ปลั๊กอินไฮบริดในตอนเช้าต้องเติมเงินอย่างรวดเร็วก่อนออกเดินทาง

การอ่านการไหลของพลังงาน: จากแผงถึงปลั๊ก

พลังงานออกจากแผงจ่ายไฟบนตัวป้อนสามเฟสและเข้าสู่ทาวเวอร์ผ่านทางต่อมฐาน ภายในสถานีจะวัดปริมาณปืนแต่ละกระบอกแยกจากกัน ดังนั้นป้ายชื่อขนาด 44kW จึงไม่ใช่ช่องจ่ายขนาดยักษ์เพียงช่องเดียว แต่เป็นวงจร 32A สองวงจรที่ใช้กล่องเดียวร่วมกัน

เมื่อเสียบปลั๊กรถยนต์คันเดียว ก็สามารถใช้ไฟ 32A เต็มของปืนของตัวเองได้ เมื่อรถคันที่สองมาถึง ทั้งคู่ลากขึ้นไปที่ 32A; ทาวเวอร์จะแยกทั้งสองเซสชันออกจากกันสำหรับการเรียกเก็บเงิน และ OCPP 1.6J จะรายงานพลังงานของตัวเชื่อมต่อแต่ละตัวแยกกัน

การวัดแสงต่อซ็อกเก็ตมีความสำคัญสำหรับการเรียกเก็บเงินแยก: ผู้เช่า A ชำระค่าปืน 1 ผู้เช่า B สำหรับปืน 2 และเซิร์ฟเวอร์จะไม่ผสมผลรวมสอง kWh

กับดักหนึ่งที่ควรค่าแก่การตั้งชื่อ: การเสื่อมทราม หากฟีดอ่อน เบรกเกอร์จะเดินทางแทนที่จะทำให้หอคอยช้าลง ฝาครอบเฟิร์มแวร์เป็นทางเลือกที่มีการควบคุม ดังนั้นควรตัดสินใจเกี่ยวกับงบประมาณก่อนเดินสายไฟ ไม่ใช่หลังจากการเดินทางครั้งแรก

บันทึกคุณภาพที่วิศวกรสิ่งอำนวยความสะดวกเชื่อถือได้

ความสอดคล้องเป็นไปตามคำสั่งแรงดันไฟฟ้าต่ำและ EMC และไฟล์จะได้รับการตรวจสอบอีกครั้งทุกครั้งที่ระดับพลังงานเปลี่ยนแปลง

ทุกสถานีได้รับการทดสอบไฮพอทและต่อสายดินก่อนที่จะออกจากเส้น — ที่ 32A ต่อปืน ไม่มีส่วนเผื่อสำหรับเส้นทางภาคพื้นดินที่น่าสงสัย

การทำงานด้วยความร้อนเต็มพิกัด: หอคอยขนาด 44kW ได้รับการทดสอบการเผาไหม้เป็นเวลา 48 ชั่วโมงต่อเนื่องที่กระแสไฟป้ายชื่อ โดยมีการบันทึกอุณหภูมิของตู้

คอลัมน์ตัวอย่างใช้วงจรความร้อน IEC 60068 ระหว่าง -30°C ถึง +70°C บวกกับสเปรย์เกลือ 96 ชั่วโมงที่พื้นผิว

บัสบาร์ที่ทดสอบแรงบิดและข้อต่อตัวเชื่อมต่อ การต่อสายหลวมเป็นสาเหตุคลาสสิกของความล้มเหลวด้านความร้อนในเกียร์ AC กระแสสูง

การจัดหาส่วนประกอบเป็นไปตาม RoHS และ REACH ภายในระบบ ISO 9001:2015 ขอบเขต CCC, TÜV, UL และ CB มีอยู่ที่ระดับโรงงาน

ลำดับการประกอบแปดสถานี

เปลือกที่ตัดด้วยเลเซอร์ ความคลาดเคลื่อน 0.1 มม. บนไลน์ CNC

การพับแบบกดเบรกและการเชื่อมตะเข็บของตัวทาวเวอร์

การเชื่อมหุ่นยนต์ FANUC ของแผ่นฐานและฉากยึดต่อม

การทำความสะอาดและตกแต่งพื้นผิวสามขั้นตอน

ส่วนกระแสไฟสูง: บัสบาร์ คอนแทคเตอร์ และสวิตช์เกียร์พิกัด 32A ได้รับการติดตั้งและแรงบิด

การวัดแสงและอุปกรณ์อิเล็กทรอนิกส์: เมตรต่อซ็อกเก็ต kWh, บอร์ดสื่อสาร และหน้าจอสัมผัสขนาด 5 นิ้ว

โหลดเฟิร์มแวร์และความสอดคล้องของ OCPP ทำงานกับเซิร์ฟเวอร์ทดสอบ

ตัวอย่างการทดสอบโหลด ไฮพอต ภาพผ่าน จากนั้นจึงบรรจุ การผลิตใช้เวลา 15-20 วันทำการ

คู่มือการกำหนดขนาด: เมื่อ 44kW พอดี (และเมื่อไม่พอดี)

ซื้อทาวเวอร์ขนาด 44kW เมื่อหม้อแปลงและแผงมีพื้นที่ว่างด้านบนอยู่แล้ว หรือเมื่อคุณออกแบบระบบไฟฟ้าตั้งแต่เริ่มต้นและสามารถปรับขนาดได้อย่างถูกต้อง ความจุเพิ่มเติมเมื่อเทียบกับรุ่น 14kW จะเกิดขึ้นจริงก็ต่อเมื่อฟีดสามารถส่งได้เท่านั้น

ข้ามไปหากไซต์ของคุณใช้แหล่งจ่ายไฟเฟสเดียว 32A คุณจะต้องใช้หอคอยเพียงเศษเสี้ยวของระดับ โดยจ่ายตามความจุที่คุณไม่สามารถใช้ได้ ข้ามไปเช่นกันเมื่อรถจอดค้างคืนเป็นเวลาแปดชั่วโมงบวก AC ขนาด 7-11kW มีราคาถูกกว่าและอายุการใช้งานแบตเตอรี่ยาวนานกว่า และหากคุณมีที่จอดรถยนต์ที่มั่นคงและมีกำหนดเวลาที่เข้มงวด ให้ยืนยันความสามารถในการเชื่อมต่อที่ได้รับอนุญาตของผู้จัดจำหน่ายก่อน บางภูมิภาคจำกัดการชาร์จ AC ต่อไซต์

หากแผงควบคุมมีความหนาแน่นแต่ความต้องการนั้นมีอยู่จริง คำตอบที่ตรงไปตรงมาก็คือการจัดการโหลด: ให้ OCPP ปิดฝาทาวเวอร์ตอนนี้และยกระดับขีดจำกัดเมื่อไซต์เติบโตขึ้น แผนดังกล่าวใช้ได้กับทาวเวอร์นี้เนื่องจากเฟิร์มแวร์ยอมรับขีดจำกัดกระแสระยะไกล

AMPPAL เทียบกับคู่แข่ง Dual-Gun แบบงบประมาณ

ความสามารถจริง 32A+32A: อาคารราคาประหยัดบางแห่งโฆษณา 44kW แต่จัดส่งพร้อมกับคอนแทคเตอร์ 16A; เราพิมพ์คะแนนต่อปืนบนแผ่นป้าย

การวัดแสงต่อซ็อกเก็ตแบบแยกอิสระสำหรับการเรียกเก็บเงินแบบแยก ไม่ใช่มิเตอร์รวมเดี่ยว

OCPP 1.6J บนอีเทอร์เน็ต, 4G และ WiFi ดังนั้นทาวเวอร์จึงเข้าร่วมระบบการจัดการโหลดและการโรมมิ่ง

หลักฐานการทดสอบ: การทำงานด้วยความร้อนเต็มพิกัด บันทึกแรงบิด และผลลัพธ์การพ่นเกลือที่มีต่อชุด

เงื่อนไขทางการค้า: ขั้นต่ำ 1 หน่วย ระยะเวลารอคอย 15-20 วันทำการ รับประกัน 2 ปี อะไหล่ DHL/FedEx

ตัวเลือก OEM สำหรับโลโก้ หน้าจอ และการสร้างแบรนด์สายเคเบิล ส่งออกไปยังกว่า 40 ประเทศตั้งแต่ปี 2014

รายละเอียดโลจิสติกส์และการบรรจุ

หอคอยทุกลำจะประกอบอย่างสมบูรณ์ในกล่องส่งออก 5 ชั้นขนาดประมาณ 350 x 220 x 1460 มม. พร้อมด้วยบล็อคโฟมเข้ามุม ชุดพุก และเคเบิลแกลนด์ด้านใน น้ำหนักรวมประมาณ 45 กก.

กล่องสี่กล่องไปที่พาเลทที่มีตัวป้องกันขอบและฟิล์มหด ตู้คอนเทนเนอร์ขนาด 40 ฟุตสามารถบรรจุทาวเวอร์ได้ประมาณ 60 ตัวบนพาเลท หรือบรรทุกได้สูงสุดถึง 80 ชั้น และจะมีการจัดเตรียม LCL บรรจุใหม่ตามคำขอ

ปกติราคาจะเป็น FOB Ningbo หรือ Shanghai โดยมี EXW ตามคำขอ การจัดส่งแต่ละครั้งจะมีใบแจ้งหนี้ รายการบรรจุภัณฑ์ ใบตราส่งสินค้า ใบรับรองแหล่งกำเนิดสินค้า และคำประกาศความสอดคล้องของ CE การจัดส่งแบบรวมไปยังตะวันออกกลางและ CIS จะจัดขึ้นทุกสัปดาห์ ซึ่งจะทำให้การขนส่งสั้นลงสำหรับคำสั่งซื้อที่มีขนาดเล็กลง

บริการที่เริ่มต้นด้วยแผงควบคุม

รับประกัน 2 ปีนับจากวันที่จัดส่ง ครอบคลุมข้อบกพร่องจากการผลิตรวมถึงส่วนกระแสไฟสูง

การตอบสนองทางเทคนิคตลอด 24 ชั่วโมง; วิศวกรของเราเข้าร่วมการโทรเพื่อทดสอบการใช้งานแผงเป็นประจำเพื่อตรวจสอบการตั้งค่าแผงควบคุมกับช่างไฟฟ้าของคุณ

อะไหล่ผ่าน DHL/FedEx; คอนแทคเตอร์ มิเตอร์ และหน้าจอสัมผัสจะออกเดินทางภายใน 2 วันทำการ

RMA ตามรูปถ่ายและหมายเลขซีเรียล: การเปลี่ยนหรือการซ่อมแซมได้รับการยืนยันก่อนที่จะส่งคืนสิ่งใดๆ

ชุดสนับสนุนฟรี: เอกสารการคำนวณตัวป้อน ค่าแรงบิด และรายการตรวจสอบการทดสอบการใช้งาน

คำเตือนเกี่ยวกับสายไฟและการใช้งาน

ผิด: สมมติว่าเบรกเกอร์ 32A ครอบคลุมปืนทั้งสองกระบอก ขวา: ปรับขนาดฟีดสำหรับ 64A ต่อเฟสทั้งหมด หรือป้องกันปืนแต่ละกระบอกแยกกัน

ผิด: นำสายเคเบิลแบบบางกลับมาใช้ใหม่จากการติดตั้งแบบเก่า ขวา: ขั้นต่ำ 16 มม.2 ต่อเฟส เพิ่มขนาดสำหรับการวิ่งระยะไกล ตรวจสอบแรงดันตกคร่อมที่โหลดเต็ม

ผิด: ปล่อยให้ทาวเวอร์ปิดเฟิร์มแวร์ตลอดไปเพราะแผงไม่เคยอัปเกรดเลย ขวา: บันทึกขีดจำกัดในบันทึกการบำรุงรักษาและยกขึ้นหลังจากพิสูจน์ฟีดแล้วเท่านั้น

ผิด: ผสมผู้เช่าปืน 1 และปืน 2 ในใบแจ้งหนี้ใบเดียว ขวา: เปิดใช้งานการวัดแสงต่อซ็อกเก็ตไว้ OCPP รายงานตัวเชื่อมต่อแต่ละรายการแยกกัน

ผิด: เพิกเฉยต่อแรงบิดหลังจากการเข้ารับบริการ ขวา: ปรับบัสบาร์แรงบิดและการเชื่อมต่อแบบดึงทุกปี ความล้มเหลวจากความร้อนในเกียร์ AC มักเกิดจากข้อต่อหลวม

ผิด: ข้ามอุปกรณ์ปัจจุบันที่เหลือ ขวา: ติดตั้ง RCD 30mA ตามกฎท้องถิ่น หอคอยทำงานร่วมกับการป้องกัน RCD มาตรฐาน

วิศวกรสิ่งอำนวยความสะดวกในคำพูดของตนเอง

ผู้จัดการคลังน้ำมันในอัลมาตีได้ติดตั้งอาคาร 6 หลังสำหรับรถตู้เทศบาลขนาด 40 คัน คณิตศาสตร์ของตัวป้อน 64A ต่อเฟสเป็นการสนทนาทั้งหมดกับผู้จัดจำหน่ายของเขา เมื่อพื้นที่ส่วนหัวของหม้อแปลงได้รับการยืนยันแล้ว การทดสอบเดินเครื่องใช้เวลาหนึ่งวัน เขาสังเกตเห็นว่าเครื่องหมายแรงบิดบนฝาครอบบัสบาร์ทำให้ช่างไฟฟ้าของเขาคาดเดาไม่ได้

เจ้าหน้าที่โลจิสติกส์ในกวาดาลาฮาราจับคู่อาคารกับหม้อแปลงขนาด 250kVA สำหรับอ่าวที่วางแผนไว้ 20 แห่ง พวกเขายอมรับว่าพวกเขาระบุหม้อแปลงมากเกินไปหนึ่งขั้นตอน ค่าใช้จ่ายเพิ่มเติมมีเพียงเล็กน้อย และตอนนี้เส้นทางการเติบโตก็ฟรีแล้ว ข้อร้องเรียนของพวกเขา: เมนูขนาด 5 นิ้วมีความลึก และคนขับส่วนใหญ่ก็ยังใช้แอปอยู่ดี

เจ้าหน้าที่คลังสินค้าใกล้กรุงมอสโกดำเนินการควบคุมหอคอยด้วยเฟิร์มแวร์สูงสุด 11kW จนกระทั่งเครื่องป้อนที่สองได้รับพลังงานในปีหน้า นั่นคือแผนที่เราแนะนำอย่างแน่นอน และนี่คือสาเหตุที่พวกเขาไม่ได้ซื้อที่ชาร์จแบบอัตราเดียวที่ถูกกว่า

คำถามที่พบบ่อย: กำลัง แผงหน้าปัด และปืนคู่

ถาม: หอคอยขนาด 44kW หนึ่งเครื่องต้องการเครื่องป้อนอะไร

ตอบ: ฟีดสามเฟสมีขนาดประมาณ 64A ต่อเฟสที่โหลดเต็ม โดยมีตัวนำขนาด 16-25 มม. 2 ขึ้นอยู่กับความยาวการทำงาน

ถาม: ปืนทั้งสองกระบอกสามารถส่ง 32A ในคราวเดียวได้จริงหรือ?

ตอบ: ใช่ ปืนแต่ละกระบอกมีพิกัด 32A ต่อเฟส; พวกเขาร่วมกันเข้าใกล้ป้ายชื่อ 44kW

ถาม: หม้อแปลงขนาด 250kVA รองรับได้กี่ทาวเวอร์

ตอบ: ประมาณห้านาทีเมื่อโหลดเต็มที่ ด้วยการจัดการโหลดของ OCPP คุณสามารถติดตั้งได้มากขึ้นและจำกัดจำนวนทั้งหมด

ถาม: หอคอยรองรับการจัดการน้ำหนักบรรทุกหรือไม่?

ตอบ: ได้ ขีดจำกัดกระแสไฟระยะไกลของ OCPP 1.6J ทำให้แพลตฟอร์มปิดขั้วต่อแต่ละตัวได้

ถาม: ทาวเวอร์รุ่นนี้รองรับเฟสเดียวหรือไม่

ตอบ: ไม่ ต้องใช้ไฟ 3 เฟส 380VAC; สำหรับไซต์งานแบบเฟสเดียว โปรดดูสถานีติดผนังขนาด 3.5-7kW ของเรา

ถาม: สายไฟขนาดเท่าไรสำหรับการวิ่ง 60 เมตร

ตอบ: คำนวณแรงดันไฟฟ้าตกที่ 64A ต่อเฟส ระยะทางส่วนใหญ่ 60 ม. ลงจอดบนพื้นที่ 25 ตร.มม. แต่โปรดตรวจสอบกับช่างไฟฟ้าของคุณ

ถาม: เหตุใดการวัดแสงต่อปืนจึงมีความสำคัญ

ตอบ: ผู้เช่า 2 รายในอาคารเดียวต้องแยกปริมาณรวม kWh ออกจากกันเพื่อการเรียกเก็บเงินที่ยุติธรรม หอคอยจะวัดแต่ละซ็อกเก็ตโดยแยกจากกัน

ถาม: ระยะเวลารอคอยคืออะไร?

A: 15-20 วันทำการสำหรับรุ่นมาตรฐานหลังจากฝากเงิน เช่นเดียวกับอาคาร AC อื่น ๆ ของเรา คำสั่งซื้อจำนวนมากจะถูกกำหนดไว้ในใบเสนอราคา
