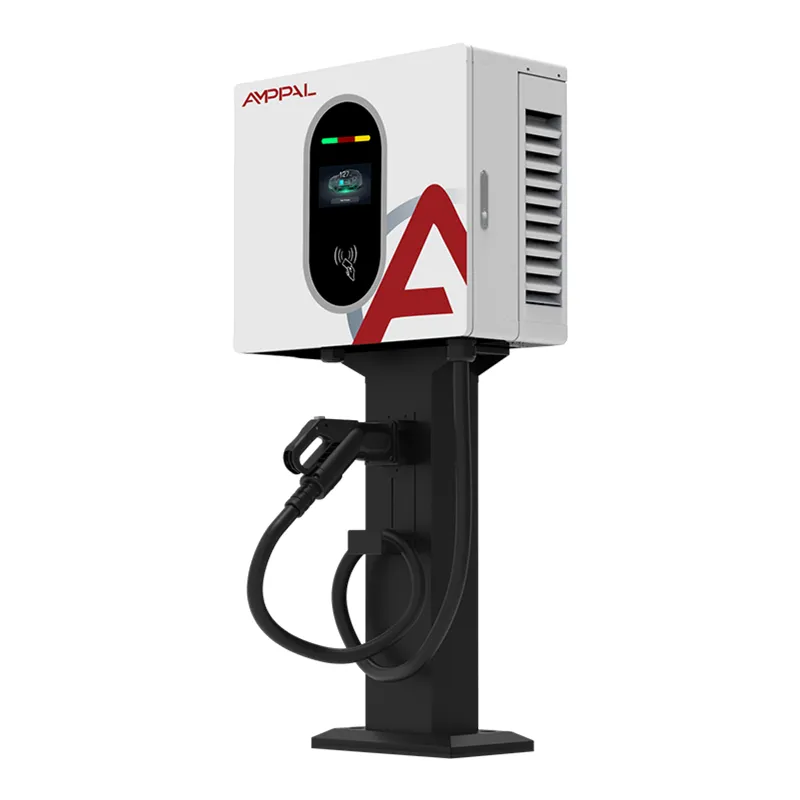

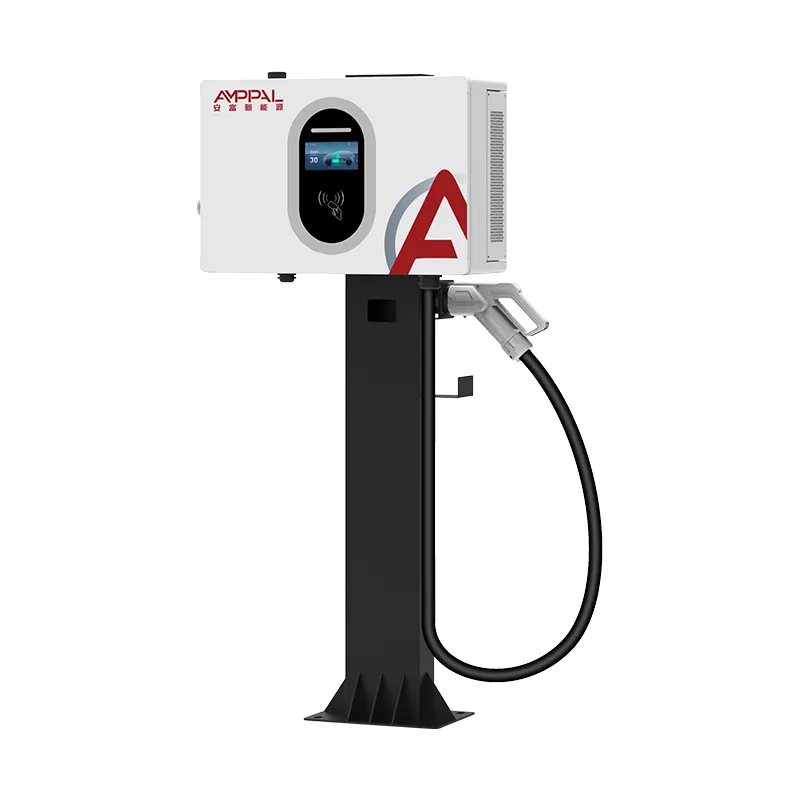

เครื่องชาร์จ DC EV แบบติดผนังขนาดกะทัดรัด 30kW สำหรับตัวแทนจำหน่ายและเวิร์กช็อป

สร้างขึ้นโดยใช้ปริมาณงานของเซสชัน ไม่ใช่พลังหลัก

ผู้ประกอบการจุดชาร์จไม่ซื้อกิโลวัตต์ พวกเขาซื้อเซสชันต่อวันต่อเบย์ เพราะนั่นคือสิ่งที่สร้างจากรายได้ AF-DC-030-B-A-O-2-H อยู่ที่ 30kW / 100A ด้วยเหตุผลเฉพาะ นั่นคือจุดที่อุปกรณ์ติดผนังเริ่มสร้างมูลค่าการซื้อขายที่น่าสนใจในเชิงพาณิชย์โดยไม่ต้องผลักดันไซต์งานให้อัปเกรดการเชื่อมต่อโครงข่ายไฟฟ้า

รันเลขคณิต. ที่ 30kW รถยนต์นั่งส่วนบุคคลขนาด 60kWh ทั่วไปจะเปลี่ยนจาก 20% เป็น 80% ในเวลาประมาณเจ็ดสิบนาที ให้เวลาสิบนาทีในการมาถึงและออกเดินทาง และหนึ่งช่องรองรับเซสชันได้หกถึงแปดเซสชันตลอดทั้งวันซื้อขาย ที่ 20kW อ่าวเดียวกันนั้นจัดการได้สี่หรือห้าตัว ฮาร์ดแวร์มีราคาเพิ่มขึ้นเล็กน้อย อ่าวมีรายได้มากขึ้นอย่างเห็นได้ชัด

เครื่องชาร์จ DC EV แบบติดผนังขนาดกะทัดรัด 30kW สำหรับตัวแทนจำหน่ายและโรงงานใช้ตู้ขนาด 450 × 660 × 240 มม. ร่วมกับรุ่น 20kW และ 40kW ของเรา ดังนั้นไซต์งานจึงสามารถผสมระดับพลังงานบนผนังด้านหนึ่งและเก็บชุดอะไหล่ไว้ชุดเดียวได้

คุณสมบัติที่ส่งผลต่อรายได้ ไม่ใช่แค่เอกสารข้อมูลจำเพาะ

0-100A ทั่วทั้งย่านแรงดันไฟฟ้า: กระแสไฟจะไม่ลดลงที่แรงดันไฟฟ้าแพ็คที่สูงกว่า ดังนั้นยานพาหนะ 800V ยังคงได้รับเอาต์พุตที่กำหนด แทนที่จะช้าลงอย่างเงียบๆ

ความแม่นยำในการเรียกเก็บเงินระดับ 1.0: ข้อโต้แย้งเกี่ยวกับกิโลวัตต์ชั่วโมงที่ส่งมอบจะได้รับการตัดสินตามระดับมิเตอร์ และระดับ 1.0 คือสิ่งที่ผู้ให้บริการในยุโรปส่วนใหญ่จำเป็นต้องแสดงให้เห็น

วิธีการเข้าถึงสามวิธีเป็นมาตรฐาน — บัตร RFID, สแกน QR และ PIN ไซต์จะสูญเสียเซสชันเมื่อไดรเวอร์ไม่สามารถเริ่มการเรียกเก็บเงินได้ สามเส้นทางในการลดสิ่งนั้น

การติดตั้งบนผนัง: ไม่มีฐานราก ไม่มีการขุดร่อง ไม่มีรากฐานถาวรบนพื้นผิวที่เช่า ค่าใช้จ่ายในการติดตั้งลดลงอย่างมากเมื่อเทียบกับตู้ตั้งพื้น

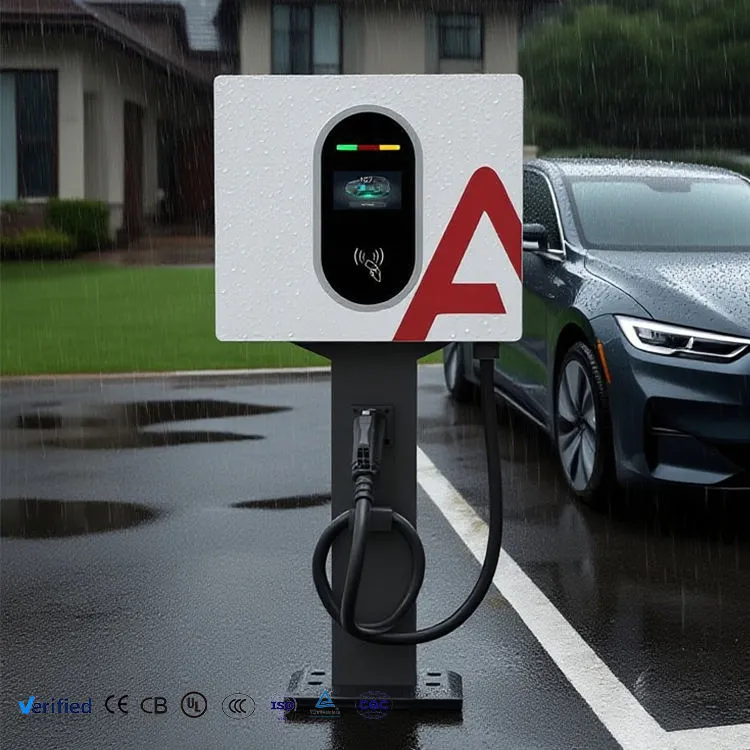

IP54 และ -25°C ถึง +50°C: ตู้ได้รับการจัดอันดับสำหรับลานหน้าบ้านแบบเปิดโล่ง ซึ่งอุปกรณ์เหล่านี้มักจะไปสิ้นสุด

ประสิทธิภาพสูงสุด 95%: ที่ 30kW ทำงานหลายชั่วโมงต่อวัน ความแตกต่างระหว่างการแปลง 95% และ 91% คือเงินจริงในหนึ่งปี

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งานพร้อมการคืนทุนที่คาดการณ์ได้

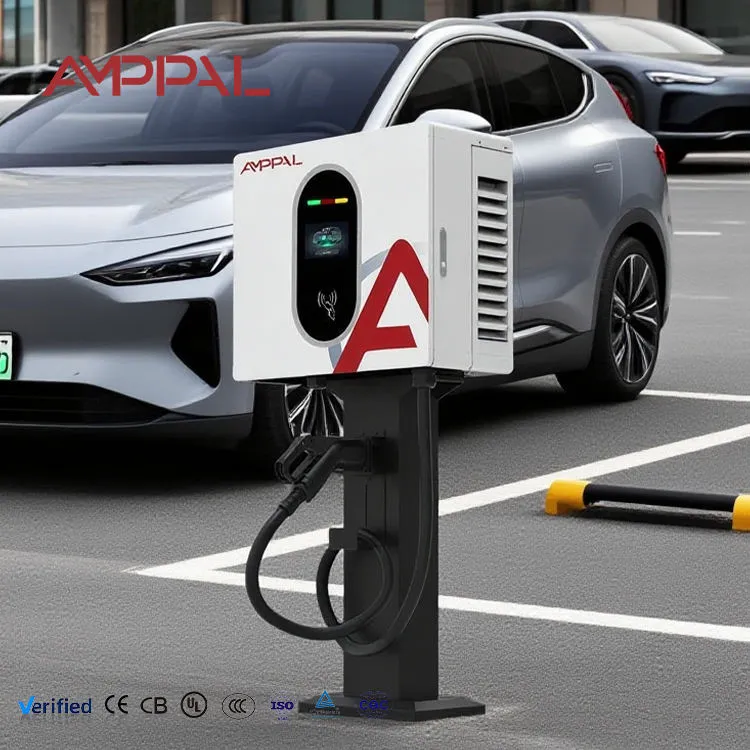

ที่จอดรถสำหรับร้านค้าปลีกและซูเปอร์มาร์เก็ต: เวลาพักอาศัย 60-90 นาที ใกล้เคียงกับเซสชัน 20-80% พอดี ร้านคนขับรถ อ่าวพลิก ไม่มีใครรอ

จุดจอดร้านอาหารและจุดบริการริมถนน: สองครั้งต่อวันต่ออ่าว โดยคิดค่าบริการเพิ่มเติมจากที่กำบัง

คลังเก็บยานพาหนะที่มีการส่งคืนอย่างล้นหลาม: รถตู้ที่มาถึงช่วงบ่ายจะได้รับการเติมเงินที่ใช้งานได้แทนที่จะเข้าคิวเพื่อซื้อหน่วยพลังงานสูงเพียงหน่วยเดียว

ตึกอพาร์ตเมนต์ที่มีอ่าวรวม: 30kW ช่วยให้อ่าวที่ใช้ร่วมกันเคลื่อนที่ โดยที่จุดไฟ AC ขนาด 7kW จะถูกครอบครองโดยผู้อยู่อาศัยหนึ่งคนตลอดทั้งคืน

อันดับแท็กซี่และลูกเห็บ: คนขับใช้เวลาพัก 30-40 นาที; 30kW ส่งคืนประมาณ 20kWh ในหน้าต่างนั้น ซึ่งเป็นมูลค่าการเปลี่ยนแปลงของช่วงในเมือง

เครื่องชาร์จจัดการเซสชัน 100A อย่างไร

ปัจจุบันไม่ได้มาถึงเพียง 100A ในการเชื่อมต่อ เครื่องชาร์จจะทำการทดสอบฉนวนกับเอาต์พุต DC ในขณะที่คอนแทคเตอร์ยังคงเปิดอยู่ หลังจากที่ผ่านแล้วเท่านั้นที่จะปิดคอนแทคเตอร์และเริ่มการไล่ตามเป้าหมายปัจจุบันที่ BMS ของยานพาหนะเผยแพร่ผ่านลิงก์การสื่อสาร

ตลอดเซสชั่นนี้ BMS จะแก้ไขเป้าหมายนั้นอย่างต่อเนื่อง เนื่องจากเซลล์อุ่นขึ้นหรือสถานะการชาร์จเพิ่มขึ้นเกิน 80% โดยประมาณ ระบบจะขอน้อยลง เครื่องชาร์จจะเดินตามลงไปแทนที่จะบังคับกระแสไฟ ซึ่งเป็นเหตุผลว่าทำไม 20% สุดท้ายจึงใช้เวลานานอย่างไม่สมส่วนกับเครื่องชาร์จ DC ใดๆ รวมอยู่ด้วย

การจัดการระบายความร้อนทำงานอย่างอิสระ อุณหภูมิของโมดูลจะถูกสุ่มตัวอย่างอย่างต่อเนื่อง และเอาต์พุตจะถูกย้อนกลับก่อนที่จะถึงขีดจำกัดทริป ผู้ใช้จะเห็นเซสชันนานกว่าเล็กน้อยในช่วงบ่ายที่มีอุณหภูมิ 45°C พวกเขาไม่เห็นข้อผิดพลาดและประจุที่ถูกยกเลิก ซึ่งเป็นสิ่งที่การออกแบบที่ไม่มีการจัดการสร้างขึ้น

หลักฐานการควบคุมคุณภาพและการปฏิบัติตามข้อกำหนด

เป็นไปตามมาตรฐาน EN IEC 61851-1:2019 และ EN IEC 61851-23:2014 โดยมีการประกาศ CE และรายงานการทดสอบที่จัดส่งควบคู่ไปกับสินค้า

การสอบเทียบมิเตอร์ตามมาตรฐานอ้างอิงในทุกหน่วย โดยบันทึกการสอบเทียบจะเก็บไว้ใต้หมายเลขซีเรียล

การทำงานเต็มโหลดอย่างต่อเนื่องที่ 30kW พร้อมการถ่ายภาพความร้อนของข้อต่อบัสบาร์และพื้นผิวโมดูล

การทดสอบไดอิเล็กทริกและฉนวน 100% — ไม่มีการสุ่มตัวอย่างด้านความปลอดภัยทางไฟฟ้า

Enclosure salt-spray tested for 96 hours; gasket compression verified on assembly rather than assumed.

ทุกหน่วยออกมาพร้อมกับใบรับรองการทดสอบแบบอนุกรม หากมีการเรียกร้องการรับประกันเกิดขึ้น เราสามารถค้นหาได้อย่างแน่ชัดว่าหน่วยนั้นทำงานอย่างไรในสายการผลิต

ลำดับการผลิต

ขั้นตอนที่ 1 — การตรวจสอบสินค้าในโมดูล มิเตอร์ คอนแทคเตอร์ และชุดสายเคเบิลตามข้อกำหนดการซื้อ

ขั้นตอนที่ 2 — การเจาะและการดัดแผงตู้ด้วย CNC บนเครื่องจักรของ TRUMPF

ขั้นตอนที่ 3 — การเชื่อมด้วยหุ่นยนต์ของโครงโครงสร้าง จากนั้นบดตะเข็บที่มองเห็นได้

ขั้นตอนที่ 4 — การบำบัดเบื้องต้นและการเคลือบผงด้วยไฟฟ้าสถิต อบในเตาอบเพื่อให้เกิดการยึดเกาะ

ขั้นตอนที่ 5 — การประกอบกำลัง: ติดตั้งโมดูลแล้ว บัสบาร์มีแรงบิดและมีเครื่องหมายพยาน กำหนดเส้นทางชุดสายไฟและตัดออกจากแหล่งความร้อน

ขั้นตอนที่ 6 — ชุดควบคุม: ติดตั้งและเชื่อมต่อบอร์ด มิเตอร์ หน้าจอ และเครื่องอ่านการเข้าถึง

ขั้นตอนที่ 7 — โหลดเฟิร์มแวร์ การสอบเทียบเซ็นเซอร์ และการตรวจสอบมิเตอร์

ขั้นตอนที่ 8 — การใช้งานเต็มจำนวน แบตเตอรี่ทดสอบความปลอดภัย การตรวจสอบ IP จากนั้นจึงบรรจุและจัดวางบนพาเลท

การเลือกระหว่าง 30kW และทางเลือกอื่น

ใช้พลังงาน 30kW เมื่ออ่าวของคุณพลิกกลับภายในเวลาประมาณหนึ่งชั่วโมง และคุณกำลังชาร์จพลังงาน เป็นหน่วยที่เล็กที่สุดในกลุ่มผลิตภัณฑ์ของเราที่รองรับกรณีธุรกิจแบบจ่ายตามการใช้งานจริงสำหรับรถยนต์นั่งส่วนบุคคล

ลดลงเหลือ 20kW เมื่อวัดปริมาณการจอดรถในครึ่งวัน — สำนักงาน โรงแรม ที่จอดรถระยะยาว การจ่ายเงิน 100A ที่ไม่มีใครใช้ถือว่าสิ้นเปลือง

เพิ่มเป็น 40kW เมื่อคุณใช้งานชุดอุปกรณ์ขนาดใหญ่ขึ้น หรือเพิ่มเป็น 60kW+ แบบตั้งพื้น เมื่อคุณต้องการเซสชันที่ต่ำกว่า 30 นาทีหรือการใช้งานปืนคู่ จุดหนึ่งที่ต้องตรวจสอบก่อน: 30kW ดึงประมาณ 45A ต่อเฟส หากอุปทานขาเข้าของคุณใกล้จะถึงกำลังการผลิตแล้ว การเชื่อมต่อโครงข่าย (ไม่ใช่ที่ชาร์จ) จะกลายเป็นข้อจำกัด และนั่นเป็นการสนทนาที่คุ้มค่าก่อนที่คุณจะสั่งซื้อ

คะแนนเปรียบเทียบเมื่อประกวดราคา

สอบถามหน่วย 30kW ของคู่แข่งสำหรับพิกัดปัจจุบันที่ 800V หลายๆ ตัวเสนอราคา 100A ที่ 400V และน้อยกว่ามากในช่วงบนสุด ของเราถือ 100A ข้ามแบนด์

ถามว่าการวัดแสงระดับ 1.0 เป็นแบบมาตรฐานหรือแบบอัปเกรด ในยูนิตที่แข่งขันกันหลายยูนิต จะเป็นการอัพเกรด

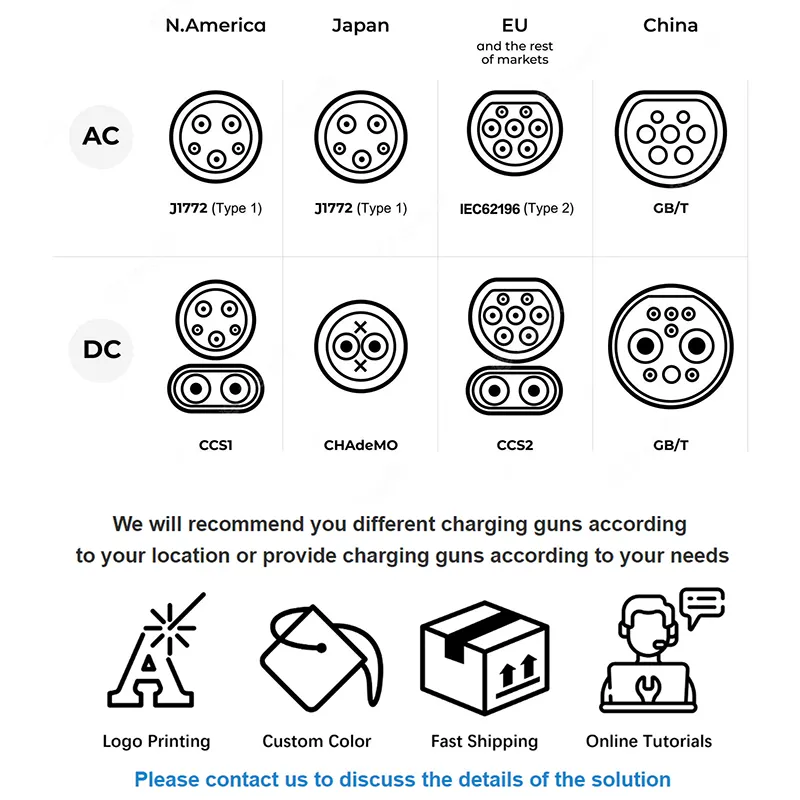

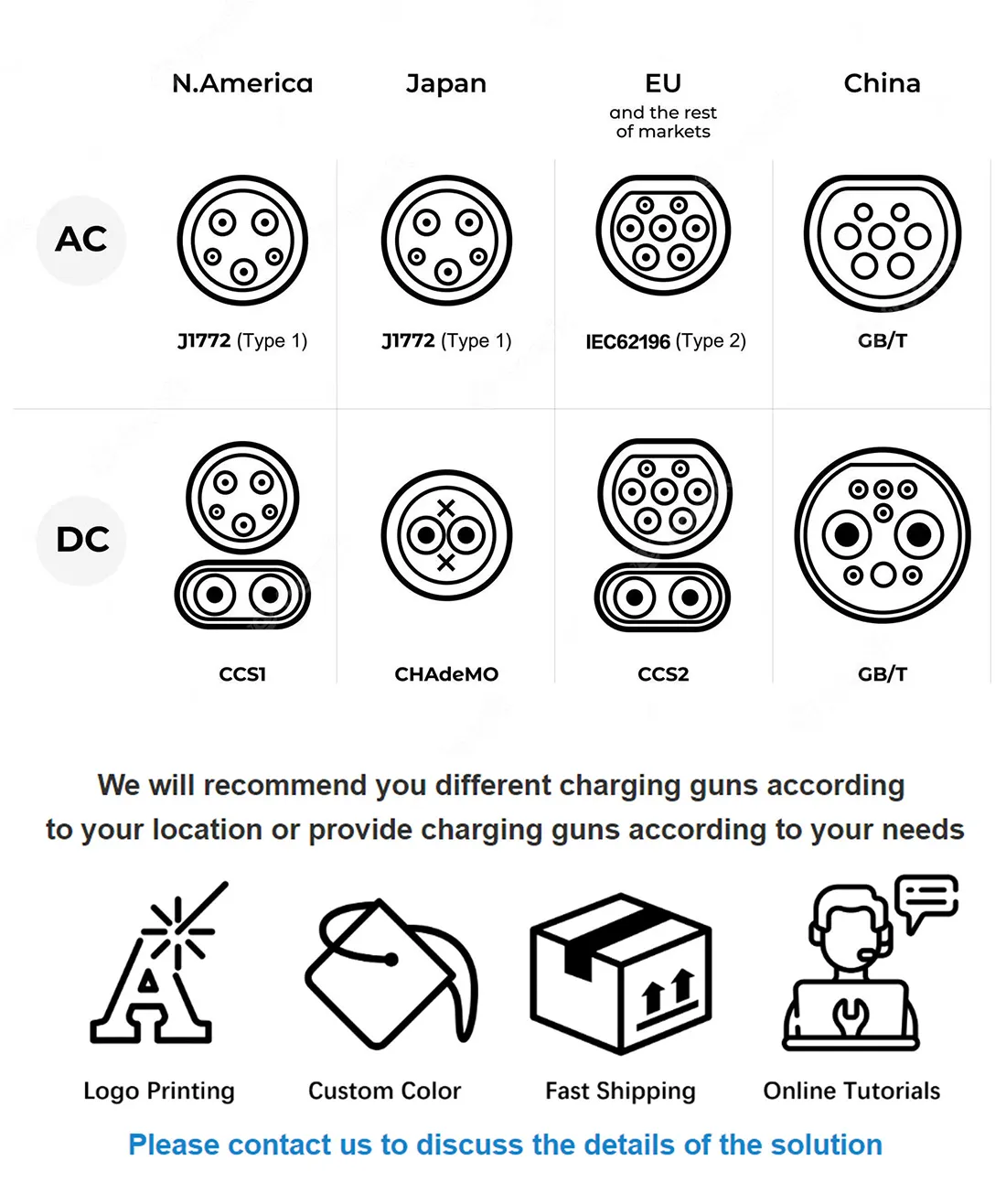

สอบถามเกี่ยวกับตัวเลือกตัวเชื่อมต่อหลังจากสั่งซื้อแล้ว เราสร้าง CCS1, CCS2, CHAdeMO, GB/T และ NACS บนแพลตฟอร์มเดียวกัน

เวลานำ: มาตรฐาน 15-20 วันทำการ 25-30 พร้อมการสร้างแบรนด์ที่กำหนดเอง มาตรฐานขั้นต่ำ 1 หน่วย 50 สำหรับสีหรือโลโก้ตามความต้องการ

การรับประกัน: สองปีรวมโมดูลจ่ายไฟ ขยายได้เป็นสามหรือห้าปี ณ จุดที่สั่งซื้อ

เงื่อนไขการบรรจุ น้ำหนัก และการจัดส่ง

กล่องส่งออกหน่วยเดียวมีขนาดประมาณ 540 × 750 × 330 มม. โดยมีน้ำหนักรวมประมาณ 45 กก. เป็นกระดานห้าชั้นพร้อมโฟม EPE และซับความชื้นปิดผนึกที่มีสารดูดความชื้น

สิบสองยูนิตต่อพาเลทบนไม้ที่ผ่านการรมควันด้วยความร้อน รัดและพันด้วยฟิล์มยืด คอนเทนเนอร์ขนาด 20 ฟุตบรรจุได้ประมาณ 96 ยูนิตที่จัดวางบนพาเลท ลูกบาศก์สูง 40 ฟุตใช้เวลาประมาณ 200

เราเสนอราคา EXW, FOB Ningbo หรือ Shanghai, CIF และ DDP สำหรับยุโรปและอ่าวไทยส่วนใหญ่ ตัวอย่างเคลื่อนย้ายทางอากาศหรือด่วนภายใน 5-7 วัน เอกสารที่ให้มา: ใบกำกับสินค้า รายการบรรจุภัณฑ์ คำประกาศความสอดคล้องของ CE รายงานผลการทดสอบแบบซีเรียลไลซ์ และใบรับรองแหล่งกำเนิดสินค้าที่ปลายทางกำหนด

ภาระผูกพันหลังการขาย

การรับประกันสองปีครอบคลุมโมดูลกำลัง อุปกรณ์อิเล็กทรอนิกส์ควบคุม มิเตอร์ คอนแทคเตอร์ และ HMI

รหัสข้อผิดพลาดจะอ่านจากระยะไกลผ่าน OCPP เมื่อไซต์เชื่อมต่ออยู่ ซึ่งแก้ไขปัญหาส่วนใหญ่ได้โดยไม่ต้องไปที่ไซต์

Replacement parts dispatched within 48 hours of confirmation; 3-5 วันทำการโดย DHL หรือ FedEx

การบำรุงรักษาประจำปีที่แนะนำ: การตรวจสอบพัดลมและตัวกรอง การตรวจสอบปะเก็น การตรวจสอบแรงบิดที่ขั้วต่อ การตรวจสอบมิเตอร์แบบจุด ขั้นตอนได้รับการบันทึกไว้ในคู่มือ

การสนับสนุนการทดสอบการใช้งานระยะไกลฟรีสำหรับการติดตั้งครั้งแรกที่ไซต์ใหม่ โดยการสนทนาทางวิดีโอกับวิศวกรของเรา

ข้อผิดพลาดในการดำเนินงานที่ทำให้ผู้ปฏิบัติงานต้องเสียเงิน

ผิด: โฆษณา 'การชาร์จเร็ว 30kW' โดยไม่เข้าเกณฑ์ ขวา: ระบุเวลาเซสชั่นที่สมจริง คนขับที่คาดหวัง 20 นาทีและรอ 70 ออกจากคำวิจารณ์ที่ไม่ดีซึ่งมีราคาสูงกว่าส่วนต่างภาษี

ผิด: การติดตั้งโดยไม่ตรวจสอบความสมดุลของเฟสทั่วทั้งกระดาน ขวา: กระจายหลายหน่วยข้ามเฟส โหลดทริปไม่สมดุลและลดอายุการใช้งานของคอนแทคเตอร์

ผิด: การติดตั้งยูนิตโดยที่สายเคเบิลต้องข้ามช่องทางขับขี่ ขวา: ตำแหน่งเพื่อให้ปืนไปถึงทางเข้ารถโดยไม่ต้องวางสายเคเบิลไว้ใต้ล้อ ความเสียหายของสายเคเบิลถือเป็นการซ่อมที่ไม่มีการรับประกันที่พบบ่อยที่สุดของเรา

ผิด: ปล่อยให้อัตราภาษีเริ่มต้นคงเดิมหลังจากการว่าจ้าง ขวา: กำหนดค่าและทดสอบการชาร์จหนึ่งครั้ง เจ้าหน้าที่ใช้ไฟฟ้าฟรีเป็นเวลาหลายสัปดาห์เพราะไม่มีใครตรวจสอบ

ผิด: เพิกเฉยต่อตัวกรองพัดลมเป็นเวลาหนึ่งปี ขวา: ทำความสะอาดทุกไตรมาสในบริเวณที่มีฝุ่นมาก การไหลเวียนของอากาศที่จำกัดทำให้เกิดการย้อนกลับของความร้อน และผู้ใช้พบว่าการชาร์จช้า

ผลตอบรับของผู้ปฏิบัติงาน

เครือซูเปอร์มาร์เก็ตแห่งหนึ่งในโครเอเชียมีร้านค้าจำนวน 8 ยูนิตในร้านค้า 4 แห่งในปี 2025 ผู้จัดการสิ่งอำนวยความสะดวกรายงานการใช้งานเฉลี่ยเพียงไม่ถึงสามเซสชันต่อวันในเดือนที่หก และชี้ว่าตัวยึดติดผนังช่วยให้พวกเขาใช้ผนังโดยรอบที่มีอยู่ แทนที่จะยอมจำนนช่องจอดรถไว้กับตู้

สหกรณ์แท็กซี่ในบากูซื้อห้าคัน ความคิดเห็นของพวกเขามีความเฉพาะเจาะจงและคุ้มค่าที่จะส่งต่อ: ผู้ขับขี่ต้องการให้หน้าจอเอียงลงเล็กน้อยเพื่อให้อ่านได้ง่ายในขณะที่ยืนอยู่ใกล้กับตัวเครื่อง ดังนั้นเราจึงปรับรูปทรงของวงเล็บตามลำดับการทำซ้ำ

ผู้รับเหมาด้านลอจิสติกส์ในตุรกีที่ดำเนินการ 12 ยูนิตในคลังสินค้า 3 แห่งระบุว่าตู้ที่ใช้ร่วมกันกับรุ่น 20kW และ 40kW จะตัดอะไหล่ที่ยึดไว้กับพัดลมชุดเดียว คอนแทคเตอร์หนึ่งตัว และหน้าจอหนึ่งตัวสำหรับทั้งพื้นที่ แทนที่จะเป็นชุดอุปกรณ์แยกสามชุด

คำถามที่พบบ่อย

ถาม: หนึ่งหน่วยสามารถรองรับรถยนต์ได้กี่คันต่อวัน?

ตอบ: รถยนต์โดยสารหกถึงแปดคันในช่วง 20-80% พร้อมเวลาการเปลี่ยนแปลงที่สมจริง โดยถือว่ามีความต้องการอย่างต่อเนื่องตลอดวันซื้อขาย

ถาม: มันดึงกระแสอินพุทอะไร?

A: Roughly 45A per phase on a 380V three-phase supply at full output. ตรวจสอบความจุของบอร์ดก่อนสั่งซื้อหลายรายการ

ถาม: 30kW เพียงพอสำหรับรถตู้ไฟฟ้าหรือไม่

ตอบ: ใช่สำหรับการพักค้างคืนหรือหลายชั่วโมง หากต้องการเปลี่ยนเกียร์กลางคันอย่างรวดเร็วสำหรับบรรจุภัณฑ์ขนาดใหญ่ โปรดดูที่ 60kW หรือสูงกว่า

ถาม: ยานพาหนะสองคันสามารถชาร์จพร้อมกันได้หรือไม่

ตอบ: ไม่ นี่เป็นหน่วยปืนเดี่ยว Simultaneous multi-gun charging starts with our split-type power cabinets.

ถาม: ใช้งานได้กับการติดตั้งพลังงานแสงอาทิตย์และที่เก็บข้อมูลหรือไม่

ตอบ: ได้ ผ่านระบบการจัดการพลังงานของไซต์งาน บอกอินเวอร์เตอร์และแพลตฟอร์ม EMS ของคุณให้เราทราบ แล้วเราจะยืนยันเส้นทางการบูรณาการ

ถาม: การเรียกเก็บเงินมีการจัดการอย่างไร

ตอบ: การวัดแสงระดับ 1.0 จะป้อนฟีดแบ็คออฟฟิศของ OCPP ของคุณ หรือรันแบบสแตนด์อโลนด้วยการ์ด RFID และปรับยอดจากบันทึกเซสชันภายใน

ถาม: ต้องการการบำรุงรักษาอะไรบ้าง?

ตอบ: การตรวจสอบตัวกรองและพัดลมรายไตรมาสในบริเวณที่มีฝุ่น การตรวจสอบปะเก็นและแรงบิดประจำปี ไม่มีชิ้นส่วนสิ้นเปลืองนอกเหนือจากตัวกรอง

ถาม: ฉันสามารถสร้างแบรนด์ให้กับตู้ได้หรือไม่

ตอบ: ได้ — สีที่กำหนดเองและกราฟิกหน้าจอจาก 50 ยูนิต ไม่มีค่าใช้จ่ายเครื่องมือสำหรับการเปลี่ยนสี ระยะเวลาดำเนินการ 25-30 วันทำการ
