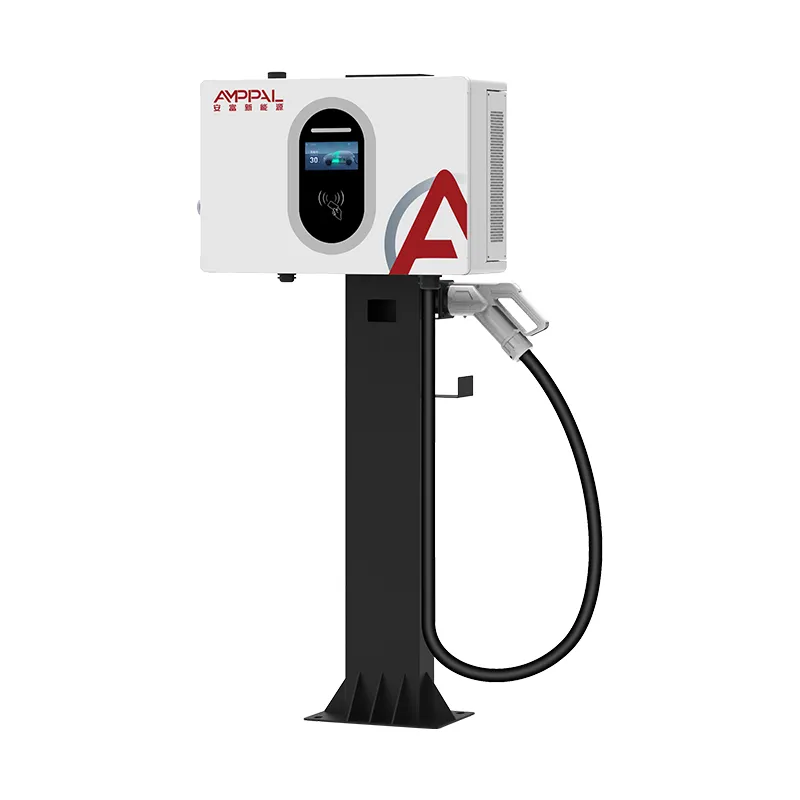

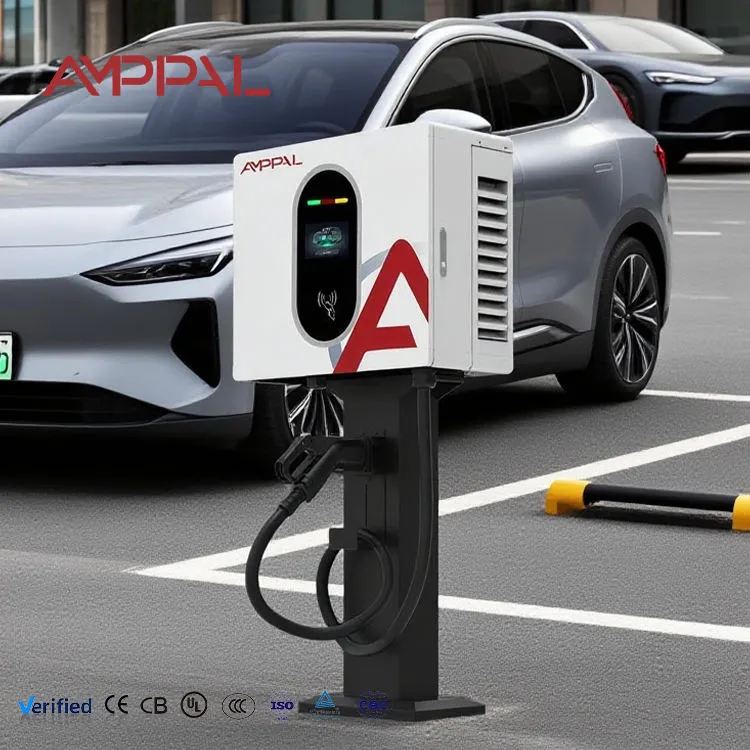

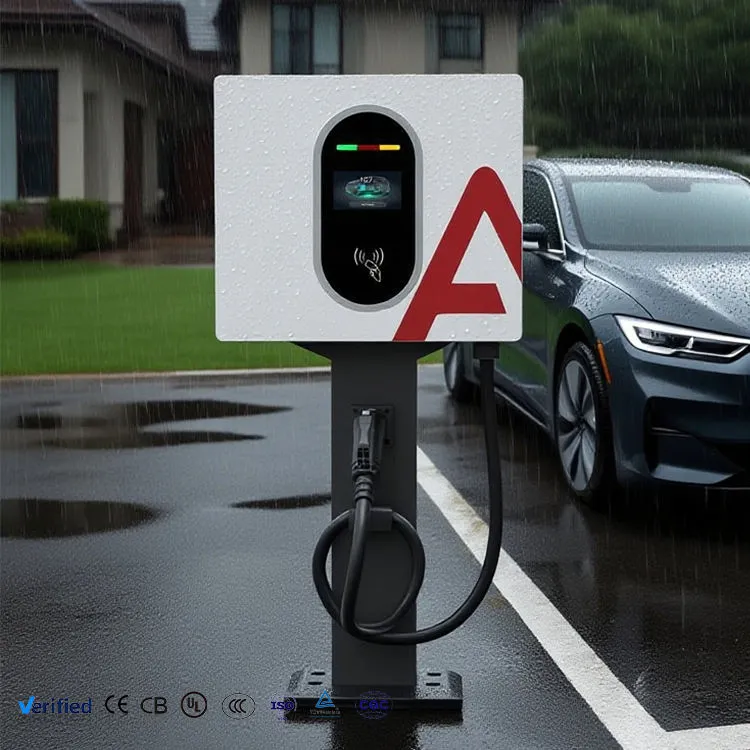

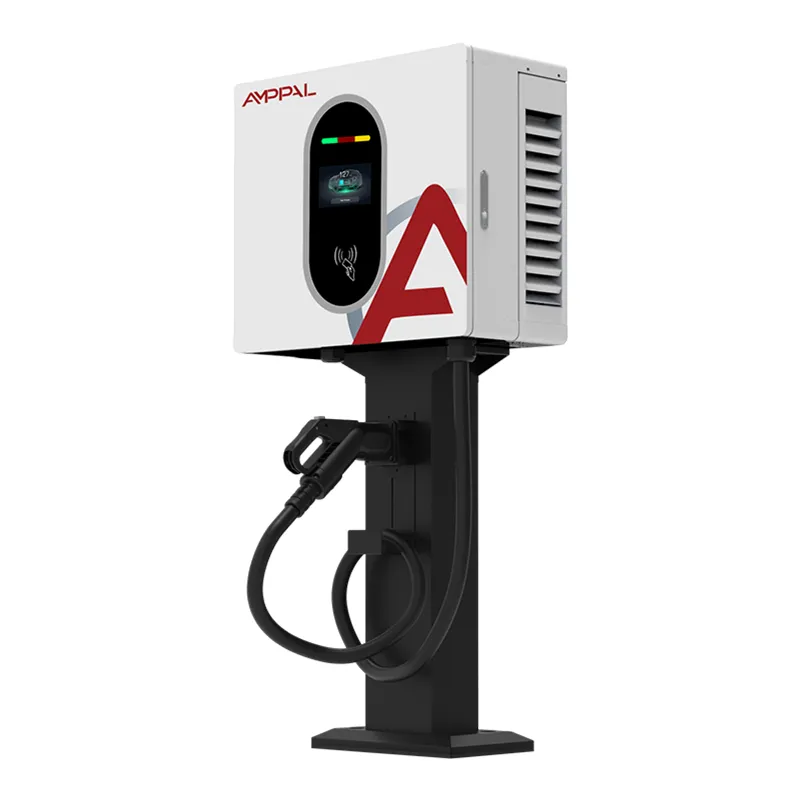

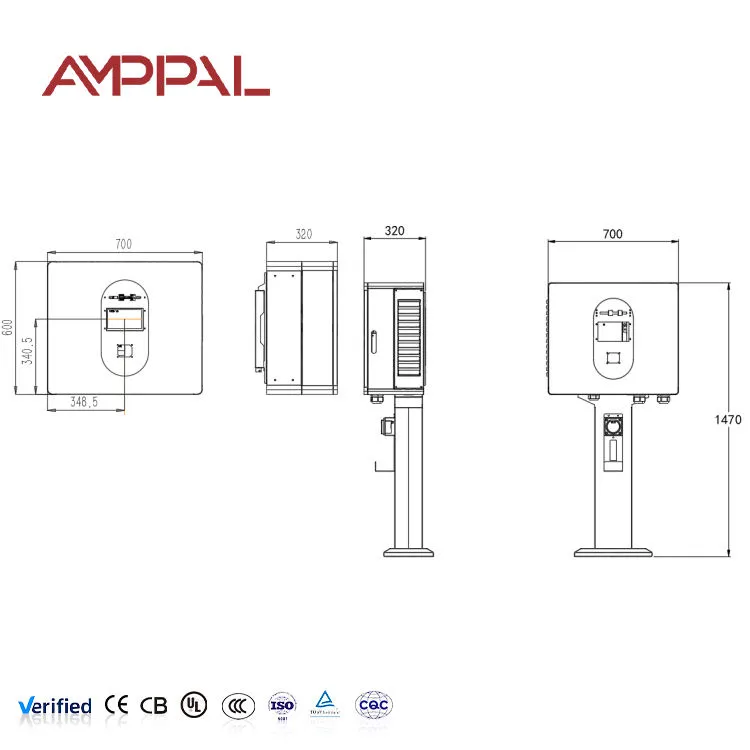

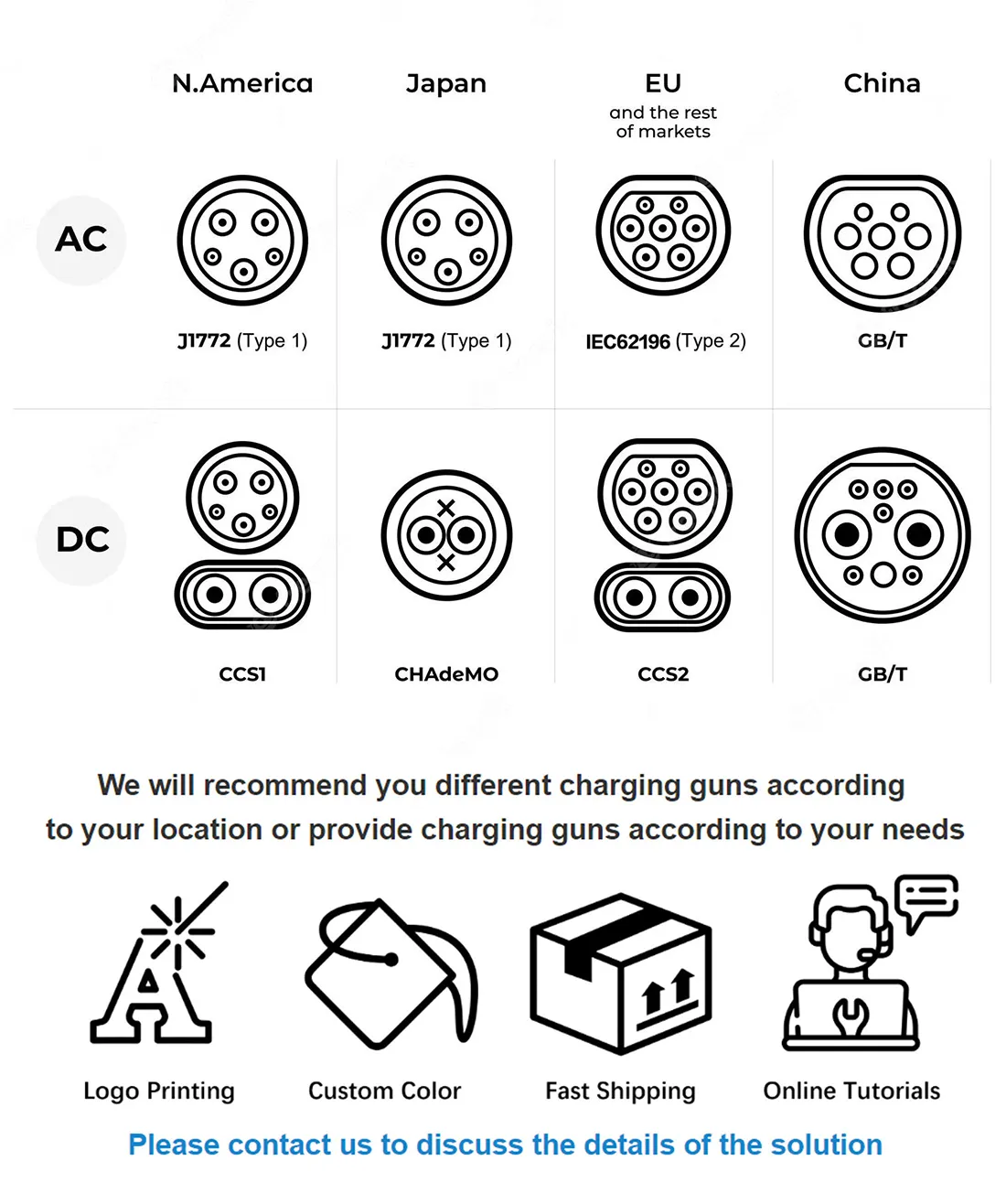

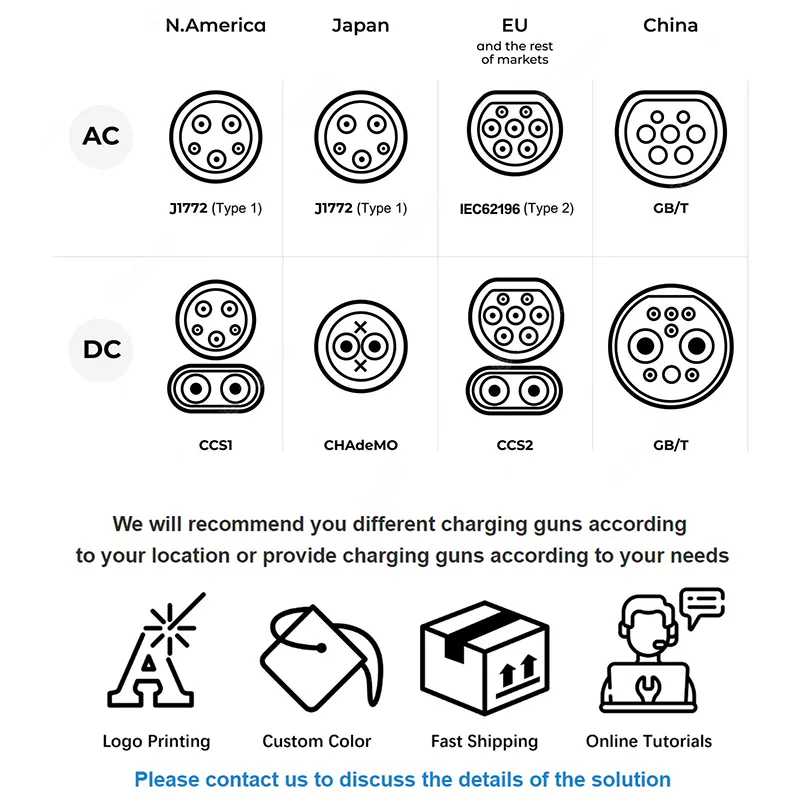

เครื่องชาร์จ DC EV แบบติดผนังกำลังสูง 40kW สำหรับคลังยานพาหนะ

พลังสูงสุดที่เราจะวางไว้บนกำแพง

สี่สิบกิโลวัตต์เป็นเพดานที่ใช้งานจริงสำหรับการติดตั้งบนผนัง และเราอธิบายเหตุผลโดยตรง เหนือสิ่งอื่นใด ความร้อนที่ปล่อยออกมาและมวลต่อหน่วยทำให้ฉากยึดผนังเป็นคำตอบทางวิศวกรรมที่ผิด ท้ายที่สุดคุณจะพบกับกล่องที่หนัก ข้อจำกัดในการระบายอากาศ และการยึดโครงสร้างที่เจ้าของอาคารส่วนใหญ่จะปฏิเสธที่จะลงนาม AF-DC-040-B-A-O-2-H อยู่ที่ขอบเขตนั้น

สิ่งที่คุณได้รับจากการอยู่ด้านล่างเป็นสิ่งสำคัญ ไม่มีแท่นคอนกรีต ไม่มีร่องสายเคเบิล ไม่สูญเสียพื้นที่จอดรถไปยังตัวเครื่องชาร์จ และไม่มีการเปลี่ยนแปลงพื้นผิวอย่างถาวรที่คุณอาจเช่าได้เท่านั้น ในที่จอดรถใต้ดินที่มีเพดานสูง 2.2 เมตร อุปกรณ์ติดผนังมักเป็นทางเลือกเดียวที่ใช้งานได้จริง

เอาต์พุตคือ 0-133A ตลอด 200-1000VDC — หน้าต่างแรงดันไฟฟ้าเดียวกันกับตู้ขนาด 60kW และ 120kW ของเรา จากกล่องที่ใช้พื้นที่ผนังน้อยกว่าหม้อน้ำภายในบ้าน

สิ่งที่การติดตั้งบนผนังช่วยคุณได้จริง

ไม่มีงานโยธา: ตู้ตั้งพื้นมักต้องมีฐานราก การเดินท่อร้อยสาย และการคืนสถานะ การติดตั้งบนผนังจะลบบรรทัดนั้นออกจากต้นทุนโครงการทั้งหมด

ไม่มีช่องจอดรถหาย: ตู้ตั้งพื้นพร้อมพื้นที่ปลอดภัยใช้พื้นที่ใช้สอย ยึดเข้ากับผนังหรือเสา ตัวเครื่องไม่ต้องทำอะไรเลย

ใช้งานได้ภายใต้เพดานต่ำ: ด้วยขายึดสูง 660 มม. เหมาะสำหรับที่จอดรถชั้นใต้ดิน โดยที่ตู้สูง 1.9 เมตรไม่สามารถผ่านข้อจำกัดความสูงของทางลาดได้

การติดตั้งแบบพลิกกลับได้: ในพื้นที่เช่า เครื่องจะหลุดออกจากผนังและยึดอุปกรณ์ให้เรียบร้อย เจ้าของบ้านหลายรายจะอนุมัติสิ่งนี้เมื่อพวกเขาปฏิเสธการวางรากฐาน

ขนาด 450 × 660 × 240 เช่นเดียวกับรุ่น 20kW และ 30kW ของเรา: ไซต์พลังงานผสมมีการออกแบบขายึดเดียวและรายการอะไหล่หนึ่งรายการ

เอาต์พุต 133A ที่ช่วงแรงดันไฟฟ้าเต็ม: อัตรากระแสไฟคงอยู่ที่ 800V แทนที่จะลดลง ซึ่งเป็นจุดที่คู่แข่งที่มีสเปคบางขาดไป

ข้อมูลจำเพาะทางเทคนิค

ไซต์ที่โมเดลนี้มีความพอดีเพียงอย่างเดียว

ที่จอดรถใต้ดินและหลายชั้น: ความสูงของเพดานและระยะห่างจากทางลาดทำให้ตู้ตั้งพื้นไม่เป็นระเบียบ การติดตั้งเสาเหมาะกับยูนิตนี้เป็นอย่างดี

ลานค้าปลีกแบบเช่า: ผู้เช่าที่ไม่สามารถเจาะพื้นที่ได้ยังคงต้องการการชาร์จ DC ในสถานที่

ใจกลางเมืองที่มีประวัติศาสตร์หรือมีการวางแผนจำกัด: เจ้าหน้าที่ที่ปฏิเสธเฟอร์นิเจอร์ริมถนนใหม่ มักจะอนุญาตให้มียูนิตแบบยึดผนังบนโครงสร้างที่มีอยู่

สถานีเติมน้ำมันในเมืองขนาดกะทัดรัด: พื้นที่ลานหน้าบ้านมีความมุ่งมั่นในการเพิ่มเกาะเชื้อเพลิงและการหมุนเวียน พื้นที่ผนังบนอาคารร้านค้าฟรี

อาคารอู่ซ่อมรถที่มีบอร์ดสามเฟสอยู่บนผนัง: เดินสายไฟสั้น ใช้แรงงานในการติดตั้งน้อยที่สุด ทดสอบเดินเครื่องได้รวดเร็ว

การออกแบบการระบายความร้อนที่ขีดจำกัดการติดผนัง

คอนเวอร์เตอร์ขนาด 40kW ที่ทำงานที่ประสิทธิภาพ 95% จะกระจายความร้อนประมาณสองกิโลวัตต์ ในตู้ตั้งพื้นที่ให้ความร้อนในปริมาณมากและมีปล่องไฟทรงสูงใช้งานได้ คุณไม่มีทั้งสองอย่างบนผนัง ดังนั้นเส้นทางการไหลของอากาศจึงต้องได้รับการออกแบบทางวิศวกรรมแทนที่จะคิดเอาเอง

ปริมาณอากาศเข้าที่ตัวเครื่องต่ำ ไอเสียสูง และแผ่นกั้นภายในช่วยป้องกันไม่ให้อากาศร้อนออกจากอุปกรณ์อิเล็กทรอนิกส์ควบคุมและมิเตอร์ ซึ่งเป็นส่วนประกอบที่ความแม่นยำจะลอยไปเมื่อปรุงอาหาร พัดลมมีการควบคุมอุณหภูมิและทำงานอย่างหนักตามเงื่อนไขที่ต้องการเท่านั้น ซึ่งช่วยให้เครื่องเงียบในระดับที่ยอมรับได้ในบล็อกที่พักอาศัย

การย้อนกลับเอาต์พุตเป็นแบบก้าวหน้ามากกว่าแบบไบนารี หากอุณหภูมิโดยรอบและโหลดดันอุณหภูมิของโมดูลถึงขีดจำกัด เครื่องชาร์จจะค่อยๆ ลดกระแสไฟลง และเซสชันก็จะใช้เวลานานขึ้น มันไม่สะดุดและทิ้งคนขับ พฤติกรรมนี้มีความสำคัญมากที่สุดในที่จอดรถชั้นใต้ดินแบบปิดที่มีการหมุนเวียนอากาศอย่างจำกัด ซึ่งเป็นบริเวณที่ติดตั้งยูนิตเหล่านี้

บันทึกการทดสอบและการรับรอง

การปฏิบัติตามมาตรฐาน EN IEC 61851-1:2019 และ EN IEC 61851-23:2014; เอกสาร CE และรายงานการทดสอบต่อเนื่องจะจัดส่งพร้อมกับแต่ละหน่วย

การแช่ด้วยความร้อนแบบขยายเฉพาะสำหรับรุ่นนี้ — โหลดเต็ม 40kW ขณะบันทึกอุณหภูมิของตู้และโมดูล เนื่องจากนี่คือความหนาแน่นความร้อนสูงสุดในกลุ่มผลิตภัณฑ์ติดผนังของเรา

การทดสอบความเป็นฉนวนและความต้านทานฉนวน 100%

การตรวจสอบมิเตอร์เทียบกับการอ้างอิงที่สอบเทียบแล้ว ยืนยันความถูกต้องระดับ 1.0 ต่อหน่วยและบันทึกเทียบกับหมายเลขซีเรียล

การตรวจสอบ IP54 และสเปรย์เกลือ 96 ชั่วโมงบนผิวตัวเครื่อง

ข้อมูลการทดสอบแรงดึงยึดและยึดตามคำขอ — มีประโยชน์เมื่อผู้สำรวจอาคารขอเหตุผลเชิงโครงสร้างก่อนอนุมัติการติดตั้ง

ขั้นตอนการผลิต

1. การตรวจสอบส่วนประกอบที่สินค้าเข้า: ตรวจสอบโมดูลจ่ายไฟ คอนแทคเตอร์ มิเตอร์ ขั้วต่อ และพัดลมตามข้อกำหนด

2. การเจาะ CNC และการกดเบรกของแผงตู้ ช่องไหลเวียนของอากาศเป็นส่วนหนึ่งของโปรแกรมการเจาะ ไม่ใช่การเจาะในภายหลัง

3. การเชื่อมด้วยหุ่นยนต์ของส่วนต่อประสานของเฟรมและฉากยึด ตามด้วยการตกแต่งตะเข็บ

4. การเตรียมพื้นผิวและเคลือบผงไฟฟ้าสถิตด้วยเตาอบ

5. ชุดประกอบระบบส่งกำลัง - ติดตั้งโมดูล บัสบาร์ และแผ่นกั้นภายใน ขั้วไฟฟ้าทั้งหมดมีแรงบิดและมีเครื่องหมายพยาน

6. ชุดควบคุมและการวัดแสง การเดินสายบังเหียนให้ห่างจากเส้นทางอากาศร้อน

7. การโหลดเฟิร์มแวร์ การสอบเทียบเซ็นเซอร์ การตรวจสอบมิเตอร์เทียบกับการอ้างอิง

8. ขยายการทำงานด้วยความร้อนแบบเต็มโหลด การทดสอบความปลอดภัย การตรวจสอบ IP จากนั้นส่งออกบรรจุภัณฑ์

40kW บนผนังหรือ 60kW บนพื้น?

นี่คือการตัดสินใจที่ผู้ซื้อส่วนใหญ่ในระดับพลังงานนี้กำลังตัดสินใจ ดังนั้นนี่คือการอ่านโดยสุจริตของเรา

เลือกยูนิตติดผนังขนาด 40kW เมื่อไม่มีพื้นที่ว่าง ห้ามวางรากฐานหรือไม่ประหยัด ความสูงของเพดานถูกจำกัด หรือการติดตั้งต้องพลิกกลับด้านได้ โดยจ่ายกระแสไฟประมาณ 60A ต่อเฟส ซึ่งบอร์ดเชิงพาณิชย์ที่มีอยู่จำนวนมากสามารถรองรับได้โดยไม่ต้องอัพเกรด

เลือกยูนิตตั้งพื้นขนาด 60kW เมื่อคุณมีพื้นที่และความสามารถในการจ่าย ต้องการการใช้งานปืนคู่ หรือต้องการการใช้งานที่สั้นกว่าสำหรับลานหน้าสาธารณะ โดยปกติแล้ว การส่งมอบต่อกิโลวัตต์จะคุ้มค่ากว่า และการบริการตู้ตั้งพื้นก็ง่ายกว่า โดยช่างเทคนิคทำงานที่ระดับพื้นดินมากกว่าบนแท่น หากทั้งสองตัวเลือกเปิดกว้างสำหรับคุณอย่างแท้จริง โดยปกติยูนิตแบบตั้งพื้นมักจะซื้อได้ดีกว่า ผลิตภัณฑ์นี้ได้รับตำแหน่งเมื่อไม่ได้อยู่

วิธีที่เราระบุเทียบกับหน่วย 40kW ของคู่แข่ง

กระแสที่ไฟฟ้าแรงสูง: เราเก็บกระแสไฟ 133A ตลอดทั้งหน้าต่าง 200-1000VDC ขอตัวเลขเดียวกันที่ 800V จากทางเลือกอื่นก่อนเปรียบเทียบราคา

พฤติกรรมทางความร้อนภายใต้การลดพิกัด: ถามสิ่งที่เกิดขึ้นที่อุณหภูมิแวดล้อม 45°C ในพื้นที่ปิด การย้อนกลับแบบก้าวหน้าช่วยให้เซสชันทำงานต่อไป การเดินทางที่ยากลำบากไม่ได้

การวัดแสง: ระดับ 1.0 ตามมาตรฐาน การสอบเทียบที่บันทึกตามหมายเลขซีเรียล

เอกสารโครงสร้าง: ข้อมูลการทดสอบการดึงของวงเล็บที่ให้มา ซึ่งทำให้การอนุมัติอาคารในสถานที่เชิงพาณิชย์สั้นลง

เงื่อนไขทางการค้า: มาตรฐานขั้นต่ำ 1 หน่วยพร้อมเวลานำ 15-20 วันทำการ 50 หน่วยและ 25-30 วันทำการสำหรับการสร้างแบรนด์ที่กำหนดเอง รับประกันสองปีขยายได้

การวางแผนการบรรจุ น้ำหนัก และการขนส่งสินค้า

แต่ละหน่วยจัดส่งในกล่องห้าชั้นประมาณ 540 × 750 × 330 มม. น้ำหนักรวมประมาณ 52 กก. นี่เป็นรุ่นติดผนังที่หนักที่สุดในสามรุ่น ดังนั้นควรวางแผนการจัดการเชิงกลหรือคนสองคนที่จุดติดตั้ง

สิบยูนิตต่อพาเลทส่งออกบนไม้ปลอดรมควันที่ผ่านการอบด้วยความร้อน รัดและพันด้วยยางยืด ตู้คอนเทนเนอร์ขนาด 20 ฟุตใช้เวลาประมาณ 80 ยูนิตบนพาเลท ส่วนสูง 40 ฟุตก็ประมาณ 170 ยูนิต

ข้อกำหนดที่ใช้ได้คือ EXW, FOB Ningbo หรือ Shanghai, CIF และ DDP สำหรับจุดหมายปลายทางส่วนใหญ่ในยุโรปและอ่าวไทย หน่วยตัวอย่างไปทางอากาศหรือบริการจัดส่งด่วนภายใน 5-7 วัน เอกสารการจัดส่งประกอบด้วยใบแจ้งหนี้การค้า รายการบรรจุภัณฑ์ คำประกาศความสอดคล้องของ CE รายงานผลการทดสอบต่อเนื่อง และใบรับรองแหล่งกำเนิดสินค้าตามคำขอ

ส่วนสนับสนุนและการซ่อมแซม

รับประกันสองปีสำหรับโมดูลจ่ายไฟ บอร์ดควบคุม มิเตอร์ คอนแทคเตอร์ พัดลม และหน้าจอ

พัดลมถือเป็นอุปกรณ์ที่สามารถซ่อมบำรุงได้ และสามารถเปลี่ยนได้ที่ไซต์งานภายในเวลาไม่ถึง 30 นาที โดยแยกตัวเครื่องออก โดยไม่ต้องส่งคืนโรงงาน

การดึงรหัสข้อผิดพลาดระยะไกลผ่าน OCPP บนไซต์ที่เชื่อมต่อ การวินิจฉัยส่วนใหญ่จะเสร็จสิ้นโดยไม่ต้องเข้ารับการตรวจ

ชิ้นส่วนอะไหล่จัดส่งภายใน 48 ชั่วโมงหลังจากยืนยันข้อผิดพลาด 3-5 วันทำการโดยบริการจัดส่งด่วน

การทำความสะอาดตัวกรองรายไตรมาสเป็นงานบำรุงรักษาเพียงครั้งเดียวที่สำคัญที่สุดสำหรับรุ่นนี้ เมื่อพิจารณาจากความหนาแน่นของความร้อน คู่มือจะบันทึกขั้นตอนพร้อมรูปถ่าย

ข้อผิดพลาดในการติดตั้งเฉพาะสำหรับยูนิตติดผนังขนาด 40kW

ผิด: การแก้ไขเป็นงานบล็อคน้ำหนักเบาหรือพาร์ติชั่นสตั๊ด ขวา: คอนกรีตเสริมเหล็ก อิฐก่อทึบ หรือโครงเหล็กผลิตขึ้นโดยเฉพาะ อุปกรณ์มีน้ำหนักเกิน 45 กก. ก่อนที่จะต่อสายเคเบิลและปืน

ผิด: การติดตั้งในช่องชั้นใต้ดินที่ปิดสนิทโดยไม่มีการประเมินการระบายอากาศ ขวา: ยืนยันการแลกเปลี่ยนอากาศในพื้นที่ ความร้อนต่อเนื่องสองกิโลวัตต์ในห้องปิดจะทำให้อุณหภูมิโดยรอบสูงขึ้นและทำให้เกิดการย้อนกลับ

ผิด: ติดตั้งยูนิตเหนือศีรษะเพื่อประหยัดพื้นที่ ขวา: รักษาหน้าจอให้อยู่ในระดับสายตาและซองปืนอยู่ในระยะที่เอื้อมถึงได้สะดวก การยศาสตร์ที่ไม่เหมาะสมทำให้เกิดการโทรสนับสนุนและสายเคเบิลที่เสียหาย

ผิด: ปรับขนาดสายไฟให้เล็กเกินไปเป็นระยะทางสี่สิบเมตรขึ้นไป ขวา: คำนวณแรงดันไฟฟ้าตกคร่อมเส้นทางจริงที่ 60A ต่อเฟส ไม่ใช่แค่ความจุกระแสไฟเท่านั้น

ผิด: การปิดผนึกตัวเครื่องเข้ากับช่องผนังโดยไม่มีช่องว่างด้านหลัง ขวา: ปฏิบัติตามระยะห่างของวงเล็บ ระยะห่างด้านหลังเป็นส่วนหนึ่งของการออกแบบระบบระบายความร้อน ไม่ใช่ความต้องการในการติดตั้ง

รายงานจากไซต์ที่ติดตั้ง

ผู้ประกอบการศูนย์การค้าในอิสตันบูลติดตั้ง 6 ยูนิตบนเสาชั้นใต้ดินในปี 2568 หลังจากข้อเสนอแบบตั้งพื้นไม่ผ่านการสำรวจความสูงของทางลาด วิศวกรโครงการของพวกเขารายงานว่าจุดทางเทคนิคในการตัดสินใจคือพฤติกรรมการย้อนกลับของความร้อน — ห้องใต้ดินมีสภาพอากาศอบอุ่นในเดือนสิงหาคม และพวกเขาประสบกับการเดินทางที่ยากลำบากกับอุปกรณ์ของซัพพลายเออร์รายก่อน

สาขารถเช่าที่สนามบินทบิลิซิมีรถสี่คันอยู่ใต้หลังคา หัวหน้ากองยานพาหนะของพวกเขาตั้งข้อสังเกตว่า 133A นั้นเพียงพอที่จะเปลี่ยนรถที่ส่งคืนระหว่างการเช่าได้ และตัวยึดติดผนังช่วยให้ช่องทั้งสี่ใช้งานได้อย่างเต็มที่ ซึ่งแผนผังตู้จะไม่มี

ผู้ติดตั้งในเยอรมนีที่ติดตั้งบล็อกสำหรับที่พักอาศัยมากกว่า 20 ชิ้นได้แสดงความคิดเห็นที่สอดคล้องกันหนึ่งข้อ: เอกสารการทดสอบการดึงของฉากยึดคือสิ่งที่ได้รับการอนุมัติจากฝ่ายบริหารอาคาร และเขาขอให้ทำในทุกโครงการ

คำถามทั่วไปก่อนซื้อ

Q: กำแพงรับได้ไหม?

ตอบ: หน่วยนี้มีน้ำหนักประมาณ 45 กก. ต้องใช้อิฐแข็งหรือคอนกรีตเสริมเหล็ก เราจัดหาข้อมูลการทดสอบแรงดึงสำหรับวงเล็บตามคำขอ

ถาม: ต้องการกระแสไฟเท่าไร?

A: ประมาณ 60A ต่อเฟสที่ 380V สามเฟสภายใต้โหลดเต็ม

ถาม: จะใช้งานได้ในที่จอดรถใต้ดินแบบปิดหรือไม่?

ตอบ: ได้ ขึ้นอยู่กับการประเมินการระบายอากาศ มันจะกระจายความร้อนประมาณ 2kW อย่างต่อเนื่องเมื่อโหลดเต็ม

ถาม: เซสชั่นเร็วแค่ไหน?

ตอบ: ประมาณ 45-55 นาทีสำหรับ 20-80% สำหรับแบตเตอรี่ขนาด 60kWh ทั่วไป ขึ้นอยู่กับสิ่งที่ BMS ของรถยอมรับ

ถาม: 40kW เป็นเครื่องติดผนังที่ใหญ่ที่สุดที่คุณผลิตหรือไม่

ก. ใช่. เหนือสิ่งอื่นใด เราสร้างยูนิตแบบตั้งพื้น เนื่องจากการติดตั้งบนผนังถือเป็นโซลูชันทางวิศวกรรมที่เหมาะสม

Q: ติดเสาแทนได้ไหม?

ตอบ: ได้ ด้วยชุดอุปกรณ์ยึดเสาของเรา โดยต้องกำหนดระดับเสาให้รับน้ำหนักได้ ระบุในเวลาสั่งซื้อ

ถาม: รองรับปืนคู่หรือไม่

ตอบ: ไม่ใช่ มันเป็นปืนเดี่ยว หากต้องการชาร์จรถยนต์หลายคันพร้อมกัน โปรดดูตู้จ่ายไฟแบบแยกส่วนของเรา

ถาม: ระดับเสียงในอาคารที่พักอาศัยคือเท่าไร?

ตอบ: พัดลมถูกควบคุมความเร็วและเงียบเมื่อโหลดชิ้นส่วน ภายใต้การโหลดเต็มที่อย่างต่อเนื่องในพื้นที่จำกัด เสียงรบกวนจะเทียบได้กับคอนเดนเซอร์เครื่องปรับอากาศกลางแจ้ง
