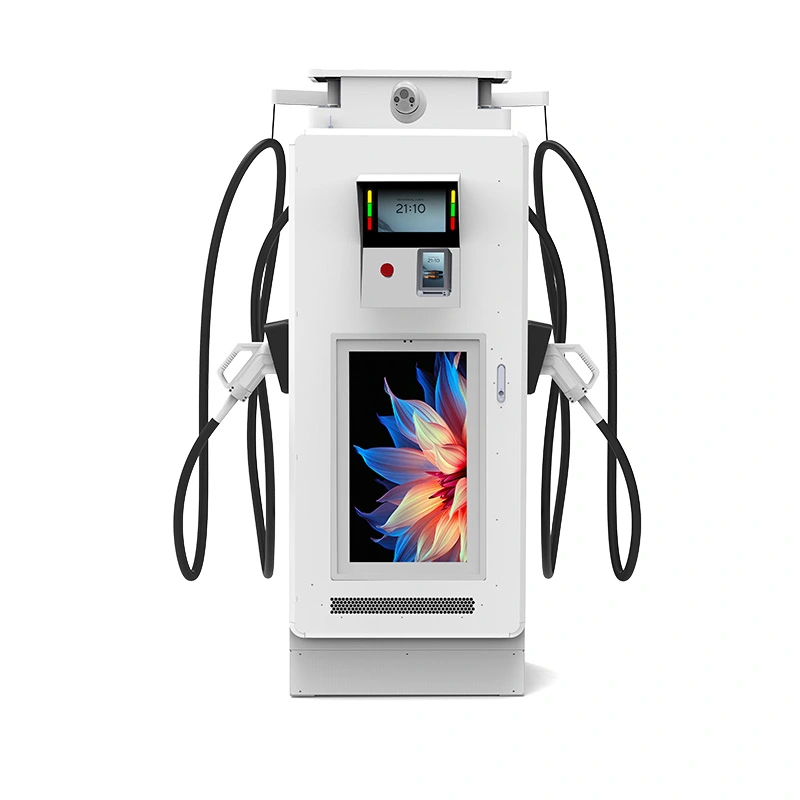

เครื่องชาร์จ DC EV เชิงพาณิชย์ขนาด 120kW พร้อมจอแสดงผลดิจิตอลสำหรับสถานีสาธารณะ

สร้างขึ้นสำหรับแผง 480V: เครื่องชาร์จ 120kW สำหรับไซต์เชิงพาณิชย์ในอเมริกาเหนือ

อาคารพาณิชย์ในอเมริกาเหนือมีการเชื่อมต่อสายไฟสำหรับไฟ 3 เฟส 480V และเครื่องชาร์จที่เพิกเฉยต่อข้อเท็จจริงดังกล่าวทำให้หม้อแปลงต้องเสียค่าใช้จ่ายโดยไม่มีใครตั้งงบประมาณไว้ AF-DC-120-Y-B-M-4-H รับ AC480V±10% ที่ 45-65Hz โดยตรง ดังนั้นไซต์ค้าปลีก อุตสาหกรรม และการใช้งานแบบผสมผสานส่วนใหญ่ในสหรัฐอเมริกาและแคนาดาจึงสามารถป้อนจากแผงที่มีอยู่ได้โดยไม่ต้องเพิ่มหม้อแปลงสเต็ปดาวน์

นอกจากนี้ยังป้องกันเสียงรบกวนที่ 60dB ซึ่งต่ำกว่าตู้ DC ทั่วไปประมาณ 5dB ซึ่งมีความสำคัญกับแนวทรัพย์สิน พื้นที่ที่อยู่ติดกันกับอพาร์ตเมนต์ และย่านการค้าที่เปิดตลอดทั้งคืน จอแสดงผลขนาด 32 นิ้วความละเอียด 1920×1080 บนแผงหน้าปัดรองรับสื่อหรือเนื้อหาแบรนด์ของคุณ แต่เรื่องราวอันน่าหลงใหลคือสิ่งที่ทำให้รุ่นนี้แตกต่าง

ประสิทธิภาพสูงสุดอยู่ที่ 95% ตู้มีระดับ IP54 และเอาต์พุต CCS1 ครอบคลุม 0-250A เป็นเครื่องจักรขนาด 120kW ที่ตอบตกลงได้ง่ายที่ทางเข้าบริการ และจอแสดงผลจะชำระค่าติดตั้งบางส่วนเมื่อเวลาผ่านไป

เหตุใดอินพุต 480V และเพดาน 60 dB จึงมีความสำคัญที่สายคุณสมบัติ

ไม่มีหม้อแปลงสเต็ปดาวน์: บริการ 480V ป้อนเครื่องโดยตรง ช่วยประหยัดต้นทุน พื้นที่พื้น และลดการสูญเสียขั้นตอนการแปลงเพิ่มเติม

อินพุตความถี่กว้าง 45-65Hz ทนทานต่อโครงข่ายสาธารณูปโภคและกำลังเครื่องกำเนิดไฟฟ้าที่อ่อนกว่าในระหว่างขั้นตอนการก่อสร้าง ซึ่งเป็นข้อได้เปรียบอย่างแท้จริงในพื้นที่ที่มีแหล่งจ่ายไฟไม่เสถียร

เพดาน 60dB ซึ่งใกล้เคียงกับระดับการสนทนาปกติ ช่วยให้เพื่อนบ้านและพนักงานกะกลางคืนรู้สึกสบาย

ความเร็วพัดลมเป็นไปตามโหลดและอุณหภูมิ แทนที่จะทำงานด้วยแรงระเบิดสูงสุดจากปลั๊กอิน ซึ่งจะตัดทั้งเสียงรบกวนและพลังงานที่สูญเปล่าตลอดวงจร 24 ชั่วโมง

การลดพิกัดความร้อนช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่อุณหภูมิความร้อน 50°C ในขณะที่พิกัด 120kW คงความเที่ยงตรงในสภาวะปกติ

จอแสดงผลขนาด 32 นิ้วยังคงทำหน้าที่ด้านสื่อ เช่น โฆษณา ข้อมูลสถานี หรือแบรนด์ของคุณ ผ่านพอร์ทัลเนื้อหาระยะไกลเดียวกัน

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะจากโรงงานของ AF-DC-120-Y-B-M-4-H ตรงตามที่จัดส่งทุกประการ

ไซต์ที่ต้องการทั้งการมองเห็นที่ดังและค่ำคืนอันเงียบสงบ

การพัฒนาแบบผสมผสาน: ขายปลีกที่ระดับถนนพร้อมอพาร์ตเมนต์ด้านบน - ที่ชาร์จทำงานตลอดทั้งคืนโดยไม่ก่อให้เกิดการร้องเรียนเรื่องเสียงรบกวน

เครือข่ายการค้าปลีกในสหรัฐฯ และแคนาดา: มีแผง 480V อยู่ที่ไซต์งานแล้ว ดังนั้นหน่วยจึงเข้าสู่บริการที่มีอยู่

โรงจอดรถในสำนักงานและโรงแรม: เซสชัน 20–40 นาทีที่ 120kW พลิกแผงตลอดวันทำงาน

พื้นที่เทศบาลใกล้กับตึกที่พักอาศัย: หน้าจอหรี่แสงและเพดาน 60dB ทำให้สถานที่นี้เป็นมิตรกับเพื่อนบ้านแม้ในช่วงข้ามคืน

คลังเก็บยานพาหนะสำหรับบริการอุตสาหกรรม 480V: แผงเดียวจะจ่ายเครื่องชาร์จและอุปกรณ์ของร้านค้าที่มีอยู่

ศูนย์การประชุมและสถานที่จัดงาน: จอแสดงผลจะมีข้อความจากผู้สนับสนุนในระหว่างการแสดง และ 120kW จะเปลี่ยนรถไปมาระหว่างเซสชันต่างๆ

วิธีที่เครื่องแปลง 480V เป็น DC — โดยไม่ต้องใช้ Hum

ระยะอินพุตจะแก้ไข AC480V สามเฟสบนบัส DC ระดับกลาง จากนั้นตัวแปลงความถี่สูงจะลดกำลังลงตามแรงดันไฟฟ้าที่ยานพาหนะร้องขอ โมดูลสวิตชิ่งแบบแถบความถี่กว้างเป็นเหตุผลที่หน่วยมีประสิทธิภาพสูงสุด 95% ที่แรงดันไฟฟ้าอินพุตนี้ ซึ่งยากกว่าที่คิด - แรงดันไฟฟ้าอินพุตที่สูงกว่าจะทำให้ระยะขอบการสลับกระชับขึ้น

เรื่องของเสียงรบกวนเป็นเรื่องเกี่ยวกับการระบายความร้อน ไม่ใช่การแปลง พัดลมมีการควบคุมอุณหภูมิและทำงานด้วยความเร็วบางส่วนเป็นส่วนใหญ่ มีเพียงการบรรทุกหนักอย่างต่อเนื่องเท่านั้นที่ดันพวกมันไปสู่รอบต่อนาทีเต็ม นั่นคือความแตกต่างในทางปฏิบัติระหว่างหน่วย 60dB และตู้ 65dB ทั่วไปในคลาสนี้

OCPP 1.6/2.0 บรรจุข้อมูลเซสชัน การวินิจฉัยระยะไกล และการอัพเดตเฟิร์มแวร์ ในขณะที่จอแสดงผลเรียกใช้ฟีดเนื้อหาของตัวเอง ทั้งสองระบบรายงานเป็นบันทึกสถานีเดียวในแบ็กเอนด์ของคุณ

การทดสอบที่สนับสนุนข้อเรียกร้อง 60 dB และเครื่องหมายความปลอดภัยทางไฟฟ้า

วัดความดันเสียงที่ความสูง 1 เมตรจากตู้ภายใต้โหลดเต็ม และบันทึกไว้ในรายงานการทดสอบหน่วย ดังนั้นจึงสามารถตรวจสอบค่า 60dB ได้ ไม่ใช่การคาดเดาจากโบรชัวร์

การอนุมัติประเภท CE และ TUV ครอบคลุมหน่วยทั้งหมด รายงานทางไฟฟ้าของ UL และ CB พร้อมสำหรับไฟล์ส่งออก

การทดสอบด้วยสเปรย์เกลือเป็นเวลา 96 ชั่วโมงบนตัวเครื่องและซีลขอบจอแสดงผล

การทดสอบฉนวนและไฟกระชากบนเฟสอินพุต AC480V ตลอดย่านความถี่ 45-65Hz เต็มรูปแบบ

การเบิร์นอินแบบเต็มโหลดนาน 48 ชั่วโมงจะบันทึกเสียง อุณหภูมิ และการอ่านทางไฟฟ้าเทียบกับหมายเลขซีเรียล

โมดูลได้รับพิกัด -30°C ถึง +55°C; หน่วยทั้งหมดถูกกำหนดไว้สำหรับ -25°C ถึง +50°C

จากคอยล์สู่ลัง: สร้างตู้พร้อมใช้ 480V

ขั้นตอนที่ 1 คอยล์เหล็กถูกตัดด้วยเลเซอร์และเชื่อมด้วยหุ่นยนต์บนไลน์ FANUC

ขั้นตอนที่ 2 กดเบรก TRUMPF สร้างแผง เคลือบผงและรักษาตาม

ขั้นตอนที่ 3 ระยะอินพุต 480V — คอนแทคเตอร์และตัวป้องกันไฟกระชาก — ถูกต่อเข้ากับสายไฟ AC พร้อมการควบคุมแรงบิด

ขั้นตอนที่ 4 โมดูลวงจรเรียงกระแสและส่วนประกอบย่อยของจอแสดงผลได้รับการติดตั้งบนสาย DC

ขั้นตอนที่ 5 มีการติดตั้งและปิดผนึกชุดทำความเย็น พัดลม ท่อ และเซ็นเซอร์อุณหภูมิแล้ว

ขั้นตอนที่ 6 การทดสอบโหลดเต็มที่ที่ 120kW บันทึกประสิทธิภาพ ตัวประกอบกำลัง และเสียงรบกวนต่อหน่วย

ขั้นตอนที่ 7 การเบิร์นอิน 48 ชั่วโมงจะรวมเซสชันการชาร์จและการเล่นหน้าจอเข้าด้วยกัน

ขั้นตอนที่ 8 การตรวจสอบขั้นสุดท้ายและลัง โรงงานแห่งนี้ได้จัดส่งไปแล้วกว่าหนึ่งล้านเครื่องจนถึงปี 2567

จับคู่หน่วยแสดงผล 120kW กับทางเข้าบริการของคุณ

ระบุอุปกรณ์นี้เมื่อเว็บไซต์ของคุณอยู่ในอเมริกาเหนือพร้อมบริการเชิงพาณิชย์ 480V หรือในตลาดใดๆ ที่ใช้ไฟ 3 เฟส 480V 120kW คือระดับกลางที่ใช้งานได้จริง โดยสามารถชาร์จ EV ของผู้โดยสารส่วนใหญ่จนเต็มได้ในเวลา 25-45 นาที โดยไม่ต้องใช้ตู้ขนาด 160kW บวกกับตัวป้อน นอกจากนี้ยังช่วยให้คุณมีรายได้เป็นช่องทางที่สองผ่านหน้าจอโดยไม่ต้องยุ่งยากกับการติดตั้งระบบไฟฟ้า

อย่าซื้อสำหรับไซต์ที่ให้บริการเฉพาะ 208V หรือ 230/400V รูปแบบอินพุตนี้ได้รับการแก้ไขที่ 480V และการเพิ่มหม้อแปลงจะเอาชนะจุดทั้งหมด — สอบถามเราเกี่ยวกับรุ่น 380V ว่านั่นคือกริดของคุณหรือไม่

และหากไซต์นั้นมีห้องนอนอยู่เหนือลานหน้าบ้านพอดี ให้ตั้งงบประมาณตามความเป็นจริง: แม้แต่ในอาคารก็ได้ยินเสียงดังถึง 60dB ในตอนกลางคืน วางแผนกำแพงกันเสียงหรือกำหนดเวลาปิดไฟในเวลากลางคืนก่อนที่เพื่อนบ้านจะยื่นเรื่องร้องเรียนครั้งแรก

สิ่งที่ AMPPAL เสนอให้โดยผู้แทนจำหน่ายในพื้นที่ไม่มี

การกำหนดราคาโดยตรงจากโรงงานจาก Yueqing พร้อมใบรับรอง CE, TUV, UL และ CB ในแพ็คเกจใบเสนอราคา

จัดส่งภายใน 15-20 วันทำการหลังจากได้รับการอนุมัติรูปวาด ขั้นต่ำจากภาชนะเดียว

OEM/ODM: แบรนด์ของคุณบนตู้และบนหน้าจอบูตของจอแสดงผล

เราดำเนินการสถานีมากกว่า 200 แห่ง ดังนั้นคำติชมทางวิศวกรรมจากภาคสนามจึงวนกลับไปสู่การออกแบบ

การรับประกัน 2 ปีพร้อมแผงอะไหล่และโมดูลที่จัดส่งข้ามประเทศภายใน 5 วันทำการ

การบรรจุและจัดส่งหน่วยขนาด 120kW สำหรับไซต์งานในสหรัฐฯ

ตู้จัดส่งแบบตั้งตรงในลังเหล็กขนาดสำหรับตัวตู้ 1800 × 750 × 690 มม. จอแสดงผลหุ้มด้วยโฟมและไม้อัด และชุดประกอบ CCS1 จะอยู่ในกล่องด้านในบุนวม

Crates have fork pockets and four lifting points; the crate plan goes out with the quotation so your freight forwarder can plan the truck from port to site. The unit travels upright at all times, which keeps the internal bus bars and the display seal intact.

เงื่อนไขคือ FOB Ningbo หรือ CIF ไปยังท่าเรือของสหรัฐอเมริกาหรือแคนาดา ใบแจ้งหนี้ รายการบรรจุภัณฑ์ ใบตราส่งสินค้า ใบรับรองแหล่งกำเนิดสินค้า และรายงานการทดสอบจะออกให้ภายใน 3 วันทำการหลังจากโหลด

Warranty, Spares, and Support After the Unit Lands

การรับประกันมาตรฐาน 2 ปีครอบคลุมโมดูล ตัวควบคุม จอแสดงผล และการทำความเย็น

โมดูลพลังงานและแผงสำรองในสต็อก การแลกเปลี่ยนข้ามเรือภายใน 5 วันทำการ

การวินิจฉัย OCPP ระยะไกลสำหรับข้อผิดพลาด เฟิร์มแวร์ และพฤติกรรมของพัดลม

การสนับสนุนทางวิดีโอคอลสำหรับผู้ติดตั้งครั้งแรก

รายการตรวจสอบการบำรุงรักษารายไตรมาสครอบคลุมการตรวจสอบตัวกรอง พัดลม และแรงบิด

Installation Notes for 480V Sites and Mixed-Use Neighbourhoods

ผิด: ป้อนเครื่องจากแผง 208V และคาดว่าจะมีกำลังไฟเต็ม ขวา: ติดตั้ง AC480V±10% สามเฟสที่ทางเข้าบริการ

ผิด: สมมติว่าหน่วยเป็น 50Hz เท่านั้น ขวา: ยอมรับ 45-65Hz แต่ต้องยืนยันความถี่ท้องถิ่นบนแผ่นป้ายก่อนที่จะชาร์จไฟ

ผิด: วางตู้ชิดผนังโดยให้พัดลมหันไปทางมุม ขวา: รักษาระยะห่างที่แสดงในคู่มือการติดตั้งเพื่อให้การควบคุมพัดลมทำงานตามที่ออกแบบไว้

ผิด: บังคับให้แฟนๆ ใช้ความเร็วสูงหลังจากวันที่อากาศร้อนอบอ้าว ขวา: ปล่อยให้ผู้ควบคุมลดระดับลงไป การบังคับความเร็วจะทำให้สิ้นเปลืองพลังงานและเพิ่มเสียงรบกวนเท่านั้น

ผิด: ละเว้นความสมดุลของเฟสในบริการที่ใช้ร่วมกัน ขวา: ให้ช่างไฟฟ้าตรวจสอบการโหลดในสามเฟสก่อนเริ่มเดินเครื่อง

เสียงตอบรับจากผู้ปฏิบัติงานที่ใส่ใจเรื่องเดซิเบล

ผู้รับเหมารายหนึ่งในเมืองฮิวสตัน รัฐเท็กซัส ประเทศสหรัฐอเมริกา ได้ติดตั้ง 2 ยูนิตในศูนย์การค้าแห่งหนึ่งเมื่อต้นปี 2025 ผู้จัดการทรัพย์สินกังวลหลักคือเสียงรบกวนจากตึกอพาร์ตเมนต์ที่อยู่ติดกัน หลังจากสามเดือน ข้อร้องเรียนเดียวที่บันทึกไว้คือความสว่างของหน้าจอเวลา 23.00 น. ซึ่งกำหนดการกลางคืนได้รับการแก้ไขในสัปดาห์เดียวกัน ด้านการชาร์จไม่จำเป็นต้องมีการโทรบริการตั้งแต่นั้นมา

เจ้าของศูนย์การค้าในโตรอนโต แคนาดาป้อนยูนิตจากแผง 480V ของห้างสรรพสินค้าและประหยัดค่าหม้อแปลงไฟฟ้าโดยสิ้นเชิง ช่างไฟฟ้ายืนยันการโหลดเฟสเมื่อเริ่มเดินเครื่อง สิ่งเดียวที่จับได้คือเทมเพลตการแสดงผลใช้เวลาในการเรียนรู้ในขณะที่ด้านการชาร์จใช้งานได้สะอาดเป็นเวลาแปดเดือน

นักพัฒนาซอฟต์แวร์รายหนึ่งในเมืองซีแอตเทิล ประเทศสหรัฐอเมริกา วางยูนิตในโรงรถแบบผสมผสานซึ่งผู้เช่าร้านค้าปลีกต้องการหน้าจอโฆษณา ผู้เช่ารายงานว่าเพดาน 60dB ในการศึกษาเรื่องเสียงของพวกเขา และตอนนี้วางแผนยูนิตสำหรับคุณสมบัติเพิ่มเติมอีกสองแห่ง ข้อร้องเรียนเล็กๆ น้อยๆ ก็คือสายเคเบิล CCS1 รู้สึกแข็งขึ้นในฤดูหนาวที่มีอากาศหนาวเย็นกว่าที่คาดไว้ ซึ่งเป็นเรื่องของปลอกหุ้มสายเคเบิล ไม่ใช่ข้อบกพร่องของเครื่องชาร์จ

คำถามที่พบบ่อย: อินพุต 480V, ขีดจำกัดเสียงรบกวน และเอาต์พุต 120kW

ถาม: อุปกรณ์นี้สามารถใช้กับไฟยุโรป 380V ได้หรือไม่

ตอบ: ไม่ ตัวแปรนี้ได้รับการแก้ไขที่ AC480V±10% สอบถามรุ่น 380V ว่ากริดของคุณเป็น 230/400V หรือไม่

ถาม: จริงๆ แล้ว 60dB ดังแค่ไหน?

ตอบ: ประมาณระดับการสนทนาปกติ โดยวัดที่ 1 เมตรจากตู้ขณะบรรทุกเต็มที่

ถาม: เสียงรบกวนจะแย่ลงในเวลากลางคืนหรือไม่?

ตอบ: เฉพาะในกรณีที่โหลดและความร้อนต้องการเท่านั้น ความเร็วพัดลมเป็นไปตามอุณหภูมิ ไม่ใช่นาฬิกา

ถาม: หน่วย 120kW ต้องการเครื่องป้อนขนาดใดที่ 480V

ตอบ: ประมาณ 150A ต่อเฟสที่โหลดเต็มก่อนระยะขอบ วิศวกรของคุณควรกำหนดขนาดเบรกเกอร์โดยมีพื้นที่ว่างด้านบนสำหรับการไหลเข้าและการเพิ่มเติมในอนาคต

ถาม: หน้าจอ 32 นิ้ว เพิ่มเสียงรบกวนหรือไม่?

ตอบ: ไม่ แผงระบายความร้อนแบบพาสซีฟและเงียบสนิทในทุกชั่วโมง

ถาม: ต้องใช้หม้อแปลงไฟฟ้าหรือไม่?

ตอบ: ไม่ใช่หากไซต์ของคุณมีไฟ 480V สามเฟส; เครื่องได้รับการออกแบบให้เชื่อมต่อกับบริการดังกล่าวโดยตรง

ถาม: การรับประกันครอบคลุมอะไรบ้าง?

A: มาตรฐาน 2 ปี ครอบคลุมระดับพลังงาน จอแสดงผล และระบบทำความเย็น

ถาม: เราสามารถติดตั้งในแคนาดาได้หรือไม่?

ตอบ: ใช่ 480V เป็นอุปกรณ์มาตรฐาน และเอกสารรับรองจะจัดส่งมาพร้อมกับอุปกรณ์
