เครื่องชาร์จ DC Fast EV ในตัวสำหรับงานหนักขนาด 180kW สำหรับกลุ่มยานพาหนะเชิงพาณิชย์

ตู้ขนาด 180kW นี้คืออะไร และเหตุใด O&M จึงตัดสินใจต้นทุนตลอดอายุการใช้งาน

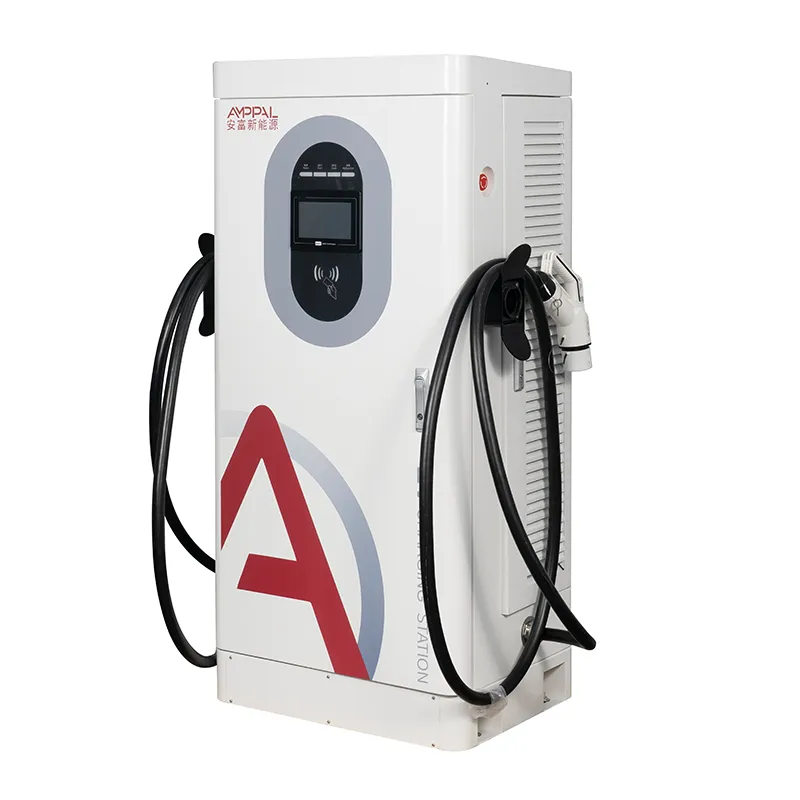

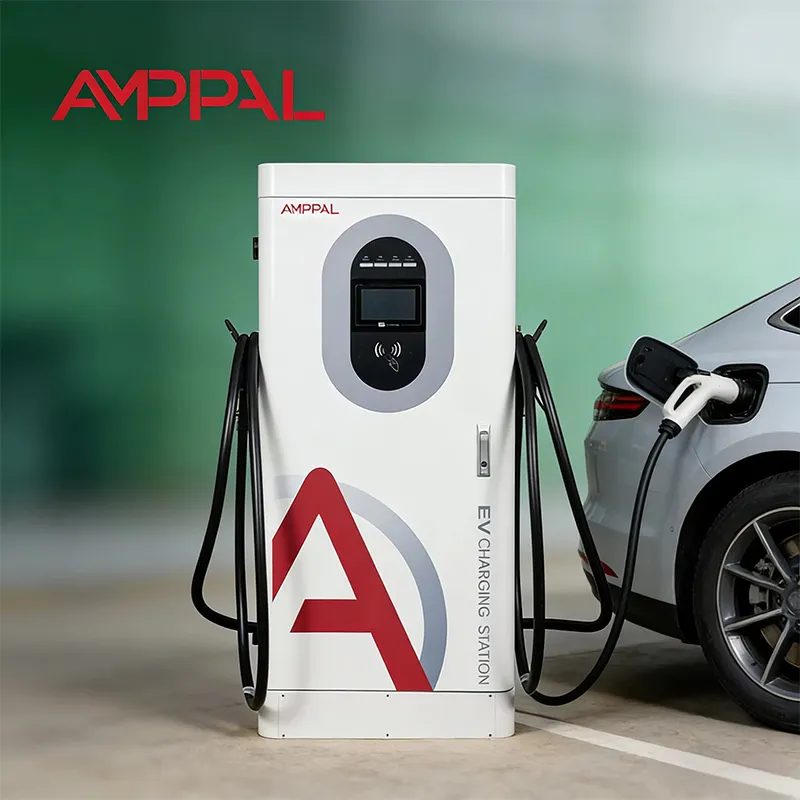

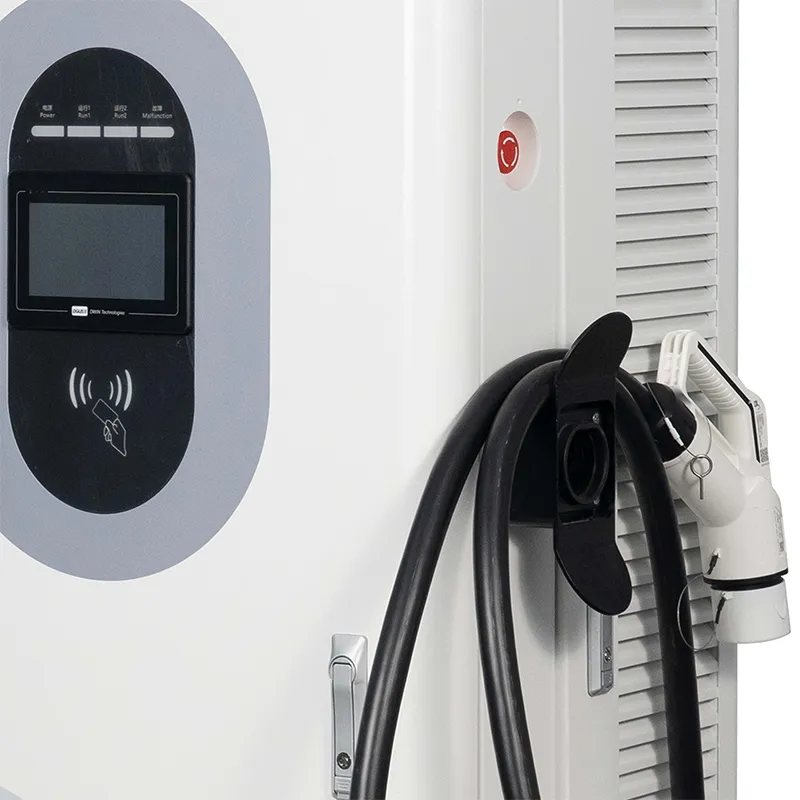

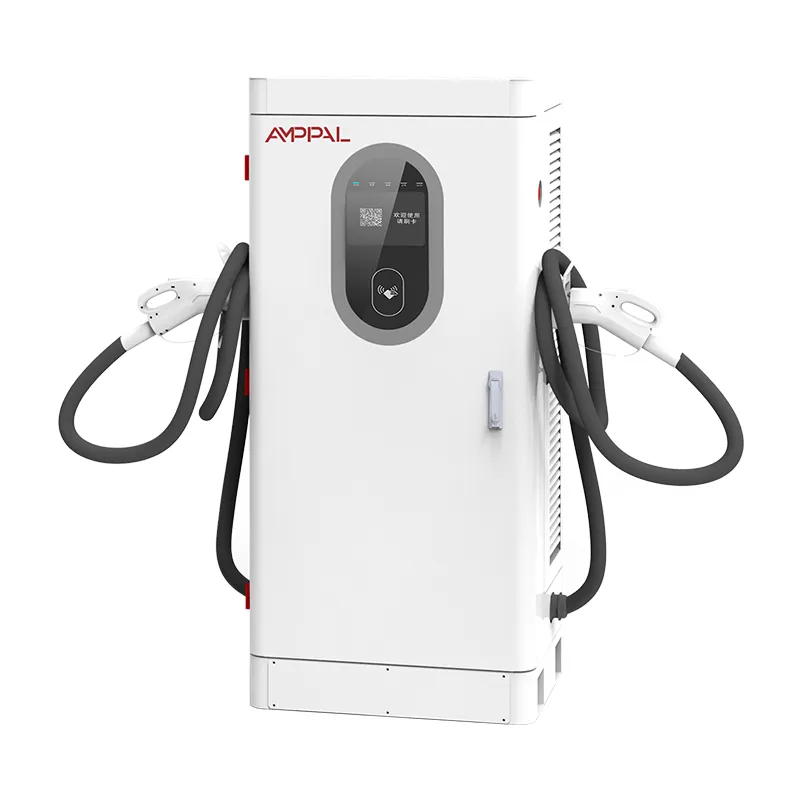

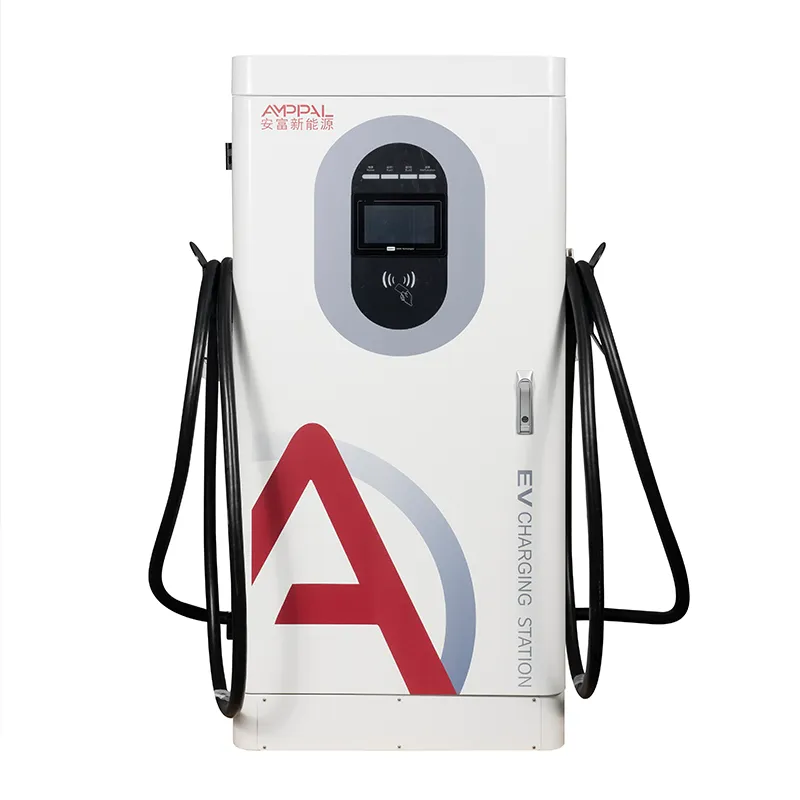

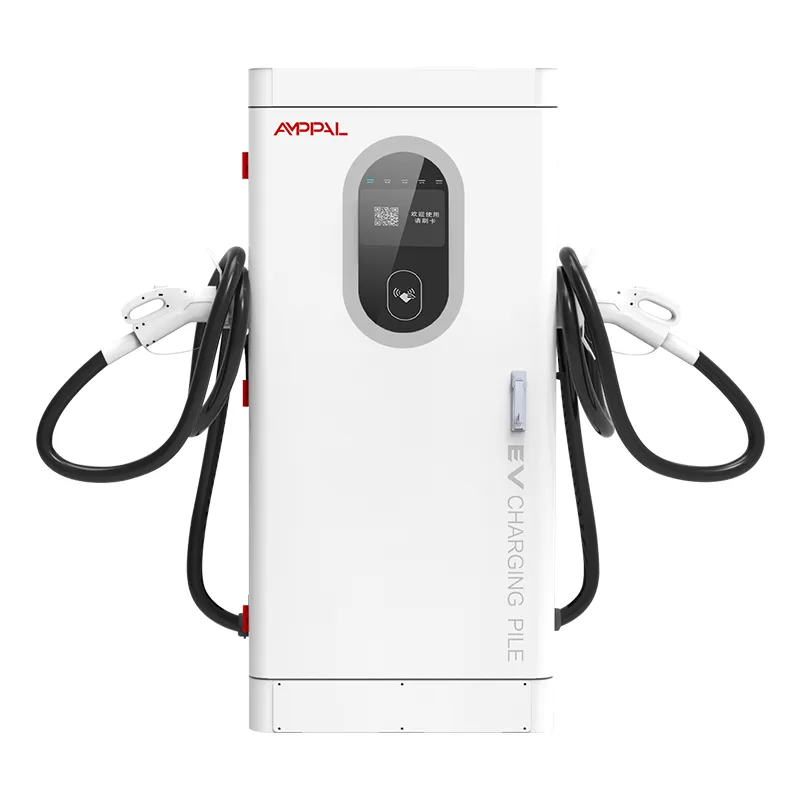

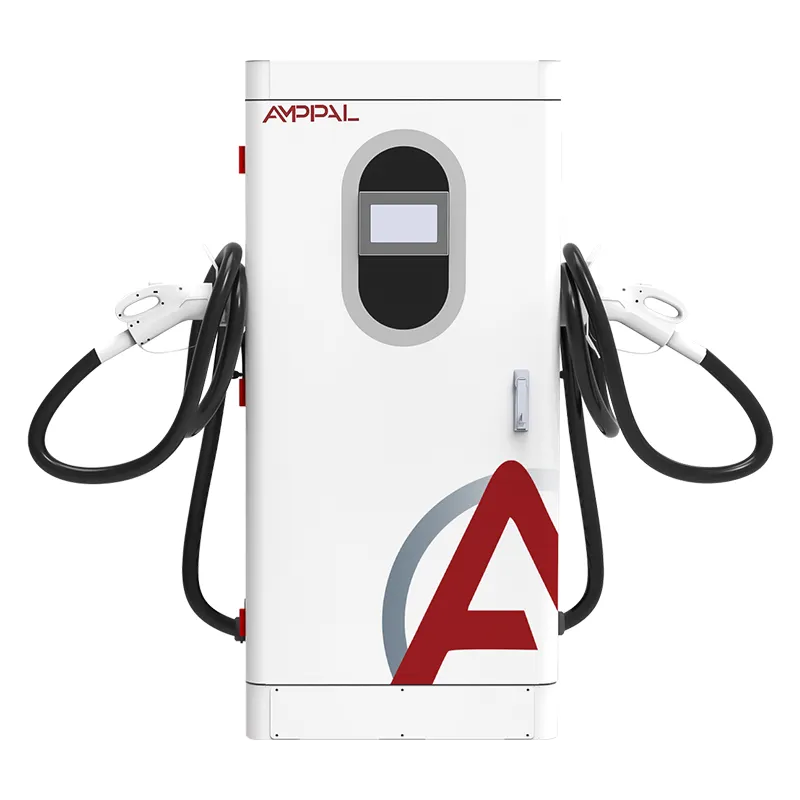

เครื่องชาร์จแบบเร็ว DC ขนาด 180kW มักจะเป็นเครื่องจักรที่มีราคาแพงที่สุดในพื้นที่ขนาดเล็กและมีการดูแลน้อยที่สุด AF-DC-180-Y-B-O-4-H เป็นตู้รวมแบบตั้งพื้น: โมดูลจ่ายไฟ ตัวควบคุม หน้าจอสัมผัสขนาด 7 นิ้ว เครื่องอ่าน RFID ช่องเสียบการ์ด และปืนชาร์จ 2 อันภายในตัวเครื่องขนาด 1620 × 750 × 560 มม. หนึ่งอัน ยึดเข้ากับแผ่น ป้อน AC380V และมันทำงานโดยไม่มีใครดู

ราคาซื้ออาจเป็นหนึ่งในสามของราคาเครื่องนี้ในระยะเวลาแปดปี ที่เหลือคือการสูญเสีย เวลาหยุดทำงาน และการเข้ารับบริการ ซึ่งเป็นเหตุผลว่าทำไมโมเดลนี้จึงใช้งบประมาณด้านวิศวกรรมในการตรวจจับข้อผิดพลาดและการกู้คืนจากระยะไกล ฟังก์ชันความปลอดภัย 13 ฟังก์ชัน การรายงานสัญญาณเตือน OCPP และรูปแบบการบริการที่สร้างขึ้นในช่วงเวลาเฉลี่ยในการซ่อมแซม โดยปกติผู้ซื้อจะเป็นผู้ควบคุมยานพาหนะและเจ้าของไซต์งานโดยไม่มีวิศวกรเป็นคนทำบัญชีเงินเดือน ดังนั้นเครื่องจักรจึงต้องอธิบายปัญหาของตัวเอง

ฟังก์ชั่นความปลอดภัย 13 ฟังก์ชั่น และความล้มเหลวที่แต่ละฟังก์ชั่นจับได้

การป้องกันทุกอย่างจะแมปกับโหมดความล้มเหลวเฉพาะ ไม่ใช่การล็อคไว้เป็นช่องทำเครื่องหมาย เพื่อให้เกิดข้อผิดพลาดกับเครื่อง:

การตรวจสอบฉนวนจะคอยเฝ้าดูด้าน DC ว่ามีการรั่วไหลลงกราวด์อย่างช้าๆ ซึ่งเป็นข้อผิดพลาดของสายเคเบิลที่มีอายุเก่าแก่ โดยจะแจ้งเตือนที่เกณฑ์ที่ตั้งไว้แทนที่จะรอจนลัดวงจร

การป้องกันการกลับขั้วจะบล็อกเอาท์พุตหากปืนไปตรงกับพินที่กลับด้าน ช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ของยานพาหนะจากการเชื่อมต่อที่ไม่ระมัดระวัง

การป้องกันฟ้าผ่าจะสับเปลี่ยนกระแสไฟกระชากทั้งอินพุต AC และเอาต์พุต DC ซึ่งเป็นปัญหาที่แท้จริงบนแผ่นสัมผัสในชนบท

แรงดันไฟฟ้ากระแสสลับเกิน แรงดันไฟฟ้าต่ำ และการสูญเสียเฟสจะตัดยูนิตภายนอก 380V ±15% ดังนั้นไฟดับและกริดขยายไม่ถึงโมดูลกำลัง

กระแสไฟเกินกระแสตรง การลัดวงจร และแรงดันเอาต์พุตเกินเป็นสามทริปที่แยกจากกัน เนื่องจากปืนที่เสียหาย โมดูลที่ล้มเหลว และยานพาหนะที่ทำงานผิดปกติ ต่างก็ต้องการปฏิกิริยาที่แตกต่างกัน

การปิดเครื่องด้วยอุณหภูมิสูงเกินไป การตรวจสอบอุณหภูมิของปืน การตรวจจับการรั่วไหลของสารตกค้าง การหยุดฉุกเฉิน และตู้ล็อค ทำให้ชั้นความร้อนและความปลอดภัยของมนุษย์สมบูรณ์

ข้อมูลจำเพาะทางเทคนิค

ไซต์ที่ตู้ขนาด 180kW ได้รับการเก็บรักษา

คลังเก็บสินค้าข้ามคืนที่ไม่ได้รับการดูแล โดยความล้มเหลวในเวลา 02.00 น. ส่งผลให้กองเรือเสียชีวิตในเวลา 06.00 น.

ร้านค้าปลีกและร้านอาหารจำนวนมากที่ปิดในเวลากลางคืนแต่ยังต้องการเครื่องเพื่อให้ออนไลน์ได้

สถานที่ในชนบทหรือทางเดินที่การเยี่ยมชมบริการหนึ่งครั้งต้องเสียค่าใช้จ่ายในการเดินทางเต็มวัน

กลุ่มรถเพื่อการพาณิชย์ขนาดเล็กที่ใช้รถตู้ส่งของตามตารางประจำวันที่คับคั่ง

ตลาดที่มีเครือข่ายสนับสนุนในท้องถิ่นจำนวนน้อย ซึ่งการแก้ปัญหาระยะไกลเป็นเพียงตัวเลือกที่รวดเร็วเท่านั้น

จากข้อผิดพลาดสู่การแก้ไข: ขั้นตอนการวินิจฉัยระยะไกล

เมื่อการป้องกันตัดการทำงาน Cabinet จะเขียนบันทึกข้อผิดพลาดพร้อมการประทับเวลา หมายเลขซีเรียลของโมดูล และค่าที่วัดได้ จากนั้นจึงส่งไปที่แพลตฟอร์มของคุณผ่าน OCPP 1.6j คุณเห็นรหัสข้อผิดพลาดบนแผงหน้าปัด - สัญญาณเตือนฉนวน, ขั้วต่อมีอุณหภูมิสูงเกินไป, กริดตก - ก่อนที่คนขับคนต่อไปจะมาถึง

สองในสามสัญญาณเตือนที่เราเห็นในภาคสนามเป็นแบบซ่อมแซมตัวเองหรือผิดพลาด: ขั้วต่อที่มีฝุ่นรายงานอุณหภูมิสูงหนึ่งครั้ง กริดจุ่มตัดแรงดันไฟฟ้าต่ำเป็นเวลาสองวินาที ขั้นตอนการทำงานจึงได้แก่ อ่านโค้ด ตรวจสอบแรงดันไฟฟ้าและอุณหภูมิปัจจุบันในพอร์ทัล จากนั้นตัดสินใจระหว่างการรีเซ็ตระยะไกลและการเยี่ยมชมสถานที่

หากการรีเซ็ตระยะไกลล้างเหตุการณ์ เหตุการณ์นั้นจะยังคงบันทึกไว้สำหรับบันทึกการรับประกันและการประกันภัย ถ้าไม่เช่นนั้น รหัสจะแจ้งช่างเทคนิคว่าควรเปิดลิ้นชักใด การแก้ไขทางกลไกส่วนใหญ่คือการสลับตัวเชื่อมต่อหรือการเปลี่ยนโมดูล ซึ่งสามารถทำได้โดยใช้ประแจ 13 มม. และโมดูลสำรอง

ระดับความรุนแรงของสัญญาณเตือนจะแบ่งเป็นระดับในแพลตฟอร์ม: เหตุการณ์ที่ให้ข้อมูลจะบันทึกอย่างเงียบๆ ในขณะที่สัญญาณเตือนฉนวนและอุณหภูมิปืนสูงเกินจะส่ง SMS หรืออีเมลไปยังวิศวกรประจำหน้าที่ ด้วยวิธีนี้ ปัญหากะกลางคืนจะได้รับการตัดสินใจในช่วงเช้า แทนที่จะเป็นการค้นพบช่วงบ่าย

การรับรองไฟล์และการทดสอบเบื้องหลัง

ใบรับรอง CE, CB, TÜV, UL และ CCC สำหรับรุ่นนี้มีจำหน่ายในรูปแบบสำเนาตามคำขอ

ฟังก์ชันด้านความปลอดภัย 13 รายการเป็นไปตามมาตรฐาน EN IEC 61851-1:2019 และ 61851-23:2014

ทุกชุดจะเบิร์นอินเป็นเวลา 48 ชั่วโมงที่อุณหภูมิแวดล้อม 40°C โดยมีการบันทึกเอาท์พุต ประสิทธิภาพ และการสื่อสาร

ตู้ตัวอย่างจากแต่ละชุดจะต้องผ่านห้องพ่นเกลือ 96 ชั่วโมง

ทริปการป้องกันแต่ละครั้งได้รับการทดสอบการทำงานที่โรงงาน ไม่ใช่แค่บันทึกไว้เท่านั้น

การตรวจสอบความต่อเนื่องที่มีศักยภาพสูง (hipot) และความต่อเนื่องของการต่อสายดินจะถูกทำซ้ำในยูนิตที่เสร็จแล้ว และผลลัพธ์จะถูกแนบไปกับบันทึกอนุกรม

ภายในงานสร้าง: แปดขั้นตอนจากแผ่นโลหะถึงลัง

การเจาะ CNC ดัด และตัดด้วยเลเซอร์ของตัวเครื่อง จากนั้นจึงเชื่อมและเคลือบสีฝุ่น

ตัวอย่างเป็นชุดจะเข้าสู่ห้องพ่นเกลือเป็นเวลา 96 ชั่วโมงในขณะที่การผลิตดำเนินต่อไป

ระยะอินพุต AC และโมดูลกำลังไฟ DC สร้างขึ้นจากสายแยกกันและไม่เคยปะปนกัน

การตรวจสอบขาเข้าเกี่ยวกับโมดูล SiC ขั้วต่อ แผง RFID และช่องเสียบการ์ด

การเดินสายไฟด้วยขั้วต่อที่ควบคุมแรงบิดและผ่านการตรวจสอบคุณภาพด้วยภาพบนทุกข้อต่อ

เบิร์นอินได้นาน 48 ชั่วโมงที่เอาต์พุตการบันทึก 40°C ประสิทธิภาพและความเสถียรในการสื่อสาร

การทดสอบการทำงานของทริปการป้องกันทุกครั้ง รวมถึงสัญญาณเตือนฉนวนแบบบังคับ

การบรรจุ การจัดวางบนพาเลท และรายงานภาพถ่ายก่อนการจัดส่งพร้อมหมายเลขซีเรียล

Sizing Guide: When This 180kW Cabinet Is Not for You

หากไซต์ของคุณให้บริการรถยนต์ขนาด 400V เท่านั้นในเซสชัน 30 นาที 180kW ถือเป็นเครื่องจักรมากกว่าที่การจราจรจะเหมาะสม หน่วยขนาด 120kW ที่ค่าใช้จ่ายลงทุนต่ำกว่าช่วยล้างคิวเดียวกัน และหากคุณต้องการการเติมเงินภายใน 30 นาทีสำหรับรถบรรทุก 800V นี่เป็นทางเลือกที่ผิดเช่นกัน - ปริมาณงานต้องการการระบายความร้อนด้วยของเหลว

AF-DC-180-Y-B-O-4-H เหมาะกับไซต์งานที่มีหม้อแปลงขนาด 160-250 kVA และความประหยัดที่ขับเคลื่อนโดยเวลาทำงานมากกว่ากำลังไฟฟ้าทั่วไป หากคุณกังวลหลักในการปฏิบัติตามระเบียบกริดหรือวิธีการชำระเงิน รุ่น 80kW และ 60kW ของเราใช้แพลตฟอร์มตู้เดียวกัน

ซื้อเครื่องที่หม้อแปลงของคุณสามารถป้อนได้จริง หน่วยขนาด 180kW บนโครงข่ายไฟฟ้าอ่อนซึ่งไม่เคยส่งเกิน 100kW ถือเป็นสัญลักษณ์ ไม่ใช่ธุรกิจ

เหตุใดผู้ประกอบการจึงสั่งซื้อโดยตรงจากโรงงาน

คำสั่งทดลองได้รับการยอมรับจาก 1 หน่วยสำหรับตลาดใหม่ ราคาคอนเทนเนอร์สำหรับ 10+ หน่วย

สต็อกสินค้าจะลาภายใน 15-20 วันทำการ รุ่น OEM จะใช้เวลาเพิ่มประมาณ 7-10 วัน

การเคลมการรับประกันไปที่ผู้ผลิต ไม่ใช่ผ่านเครือข่ายตัวแทนจำหน่าย

ราคาโมดูลอะไหล่จะมีการตกลงกันเมื่อซื้อ ดังนั้นจึงทราบค่าซ่อมล่วงหน้า

การสนับสนุนระยะไกลที่พูดภาษาอังกฤษพร้อมการเข้าถึงแพลตฟอร์ม OCPP ของคุณระหว่างการทดสอบการใช้งาน

การบรรจุ การโหลด และการจัดส่งเอกสาร

ตู้จัดส่งแบบตั้งตรงในลังไม้อัดขนาดประมาณ 1720 × 850 × 660 มม. พร้อมบล็อคโฟมเข้ามุมและถุงกันความชื้น การยกตาบนเฟรมทำให้รถยกหรือเครนสามารถเคลื่อนย้ายทั้งยูนิตได้โดยไม่ต้องเอียง

แผนการโหลดจะคำนวณจากขนาดลังต่อคำสั่งซื้อ ตู้สี่ตู้ต่อตู้คอนเทนเนอร์ขนาด 40 ฟุตเป็นแบบแผนมาตรฐานทั่วไป โดยยึดไว้กับรางยึด

รายการบรรจุภัณฑ์ส่งออก ใบกำกับสินค้า และใบรับรองที่มาพร้อมกับการจัดส่ง สำเนาใบรับรองต้นฉบับจะถูกส่งแยกกัน

หลังการขาย: MTTR ชุดอะไหล่ และระยะเวลา 2 ปี

การรับประกันมาตรฐานสองปีครอบคลุมถึงโมดูลจ่ายไฟ ตัวควบคุม HMI ขั้วต่อ และช่องเสียบการ์ด วัสดุสิ้นเปลืองเช่นสายเคเบิลได้รับการคุ้มครองจากข้อบกพร่องในการผลิต

อะไหล่ที่แนะนำสำหรับไซต์งานที่ไม่มีผู้ดูแล: โมดูลจ่ายไฟหนึ่งชุดและแผงควบคุมหนึ่งชุดต่อสี่ตู้ ซึ่งจัดส่งพร้อมกับคำสั่งซื้อ

เวลาในการแก้ไขปัญหาทั่วไป: การรีเซ็ตระยะไกลประมาณ 15 นาที, การสลับตัวเชื่อมต่อประมาณ 30 นาที, การเปลี่ยนโมดูลประมาณ 45 นาที

ช่างเทคนิคสามารถเข้าร่วมเซสชั่น OCPP แบบสดกับแพลตฟอร์มของคุณได้ในระหว่างการวินิจฉัย

การอัปเดตเฟิร์มแวร์จะถูกส่งผ่านเครือข่าย ดังนั้นการแก้ไขจึงมาถึงโดยไม่ต้องเข้าไปเยี่ยมชม

การตรวจสอบเชิงป้องกันทุกครึ่งปี เช่น ตัวกรอง การตรวจสอบแรงบิด การสึกหรอของขั้วต่อ เป็นส่วนหนึ่งของแผนการบำรุงรักษาที่แนะนำ

Installation and Maintenance: Wrong vs Right

ผิด: ยืนตู้บนพื้นเปล่า ขวา: แผ่นคอนกรีต 150 มม. สลักเกลียว และทางระบายน้ำออกจากประตู

ผิด: การฝังสายไฟและสายสื่อสารหลวม ขวา: แยกท่อร้อยสายด้วยเชือกดึงเพื่อเปลี่ยนใหม่ในภายหลัง

ผิด: ละเลยการตรวจสอบตัวกรองอากาศรายไตรมาส ขวา: ทำความสะอาดหรือเปลี่ยนตัวกรองก่อนฤดูร้อน ไม่ใช่หลังการเดินทาง

ผิด: การปฏิบัติต่อสัญญาณเตือนฉนวนเป็นการเตือนแบบนุ่มนวล ขวา: แยกปืน บันทึกการอ่าน และตรวจสอบความชื้นของขั้วต่อก่อน

ผิด: สลับโมดูลในขณะที่ตู้ทำงานอยู่ ขวา: ล็อกเอาต์ ยืนยันไฟ LED สแตนด์บาย จากนั้นเลื่อนอะไหล่เข้าไป

เจ้าหน้าที่สามคนพูดคุยเกี่ยวกับการรักษาหน่วย 180kW ออนไลน์

ผู้ประกอบการด้านลอจิสติกส์ในสหรัฐอาหรับเอมิเรตส์ดำเนินกิจการสี่หน่วยในคลังทะเลทรายที่ไม่มีคนดูแล ฝุ่นเป็นศัตรูตัวฉกาจ: สัญญาณเตือนฉนวนปรากฏขึ้นเดือนละสองครั้งในฤดูร้อน และการรีเซ็ตระยะไกลจัดการได้ส่วนใหญ่ก่อนเวลา 6.00 น. คำร้องเรียนของเขาตรงไปตรงมา - หน้าจอสัมผัสมีแสงสะท้อนเมื่อถูกแสงแดดโดยตรง ดังนั้น HMI จึงอ่านได้ยากในตอนเที่ยง

เครือข่ายสถานีบริการน้ำมันในคาซัคสถานได้รับการแจ้งเตือนการสูญเสียเฟสทุกๆ สองสามสัปดาห์ในช่วงฤดูหนาว กริดท้องถิ่นลดลงในช่วงสั้นๆ คณะรัฐมนตรีก็บันทึกกริดไว้ และแนวโน้มแดชบอร์ดทำให้มองเห็นข้อผิดพลาดของผู้ปฏิบัติงานกริดได้ภายในหนึ่งสัปดาห์ ไม่จำเป็นต้องเยี่ยมชมสถานที่

ห้างสรรพสินค้าแห่งหนึ่งในเม็กซิโกมีการแจ้งเตือนอุณหภูมิของขั้วต่อที่ 40°C วัน การทำความสะอาดหน้าสัมผัสและการเปลี่ยนปืนที่ชำรุดหนึ่งกระบอกช่วยแก้ปัญหาได้ ปืนสำรองมาถึงตามคำสั่งซื้อเดิม ดังนั้นการแก้ไขจึงใช้เวลาหนึ่งชั่วโมง

คำถามที่พบบ่อย: การใช้งานไซต์ขนาด 180kW แบบอัตโนมัติ

Q: จะเกิดอะไรขึ้นเมื่อหน่วยเดินทางตอนตี 2?

ตอบ: ข้อผิดพลาดจะถูกบันทึกและพุชไปยังแพลตฟอร์มของคุณผ่าน OCPP การรีเซ็ตระยะไกลจากพอร์ทัลจะกู้คืนเหตุการณ์ส่วนใหญ่

ถาม: ฉันจะอ่านรหัสข้อผิดพลาดได้อย่างไร

ตอบ: บนบันทึกเหตุการณ์บนหน้าจอขนาด 7 นิ้วหรือบนแพลตฟอร์มของคุณ รหัสแต่ละรหัสจะจับคู่กับส่วนของคู่มือซ่อมบำรุง และค่าปัจจุบันจะแสดงถัดจากรหัส

ถาม: ฉันควรวางแผน MTTR อะไรบ้าง

ตอบ: ประมาณ 15 นาทีสำหรับการรีเซ็ตระยะไกล และ 45 นาทีสำหรับการสลับโมดูลที่ไซต์งาน

ถาม: สัญญาณเตือนฉนวนจำเป็นต้องมีช่างเทคนิคเสมอหรือไม่

ตอบ: ไม่ ตรวจสอบความชื้นและสิ่งสกปรกของขั้วต่อก่อน ชัดเจนที่สุดหลังจากทำความสะอาดและรีเซ็ต เฉพาะการเตือนแบบต่อเนื่องหรือซ้ำเท่านั้นที่ต้องเข้ารับการตรวจ

ถาม: บุคคลหนึ่งสามารถเปลี่ยนโมดูลจ่ายไฟได้หรือไม่

ก. ใช่. โมดูลแบบลิ้นชักเลื่อนออกมาหลังจากปิดเครื่อง คู่มือนี้ครอบคลุมเนื้อหาประมาณสองหน้า

ถาม: ฉันควรเก็บอะไหล่ชิ้นใดไว้

ตอบ: เราแนะนำโมดูลจ่ายไฟหนึ่งตัวและแผงควบคุมหนึ่งตัวต่อสี่ตู้

ถาม: การรับประกันครอบคลุมความเสียหายจากฟ้าผ่าหรือไม่

ตอบ: เหตุการณ์ไฟกระชากจะได้รับการตรวจสอบเป็นกรณีไป อุปกรณ์ป้องกันไฟกระชากแบบถอดเปลี่ยนได้เป็นส่วนมาตรฐาน

ถาม: 180kW สามารถชาร์จต่อโดยไม่ใช้อินเทอร์เน็ตได้หรือไม่

ก. ใช่. การชาร์จยังคงดำเนินต่อไปแบบออฟไลน์ และธุรกรรมจะถูกจัดเก็บและพุชเมื่อลิงก์กลับมา
