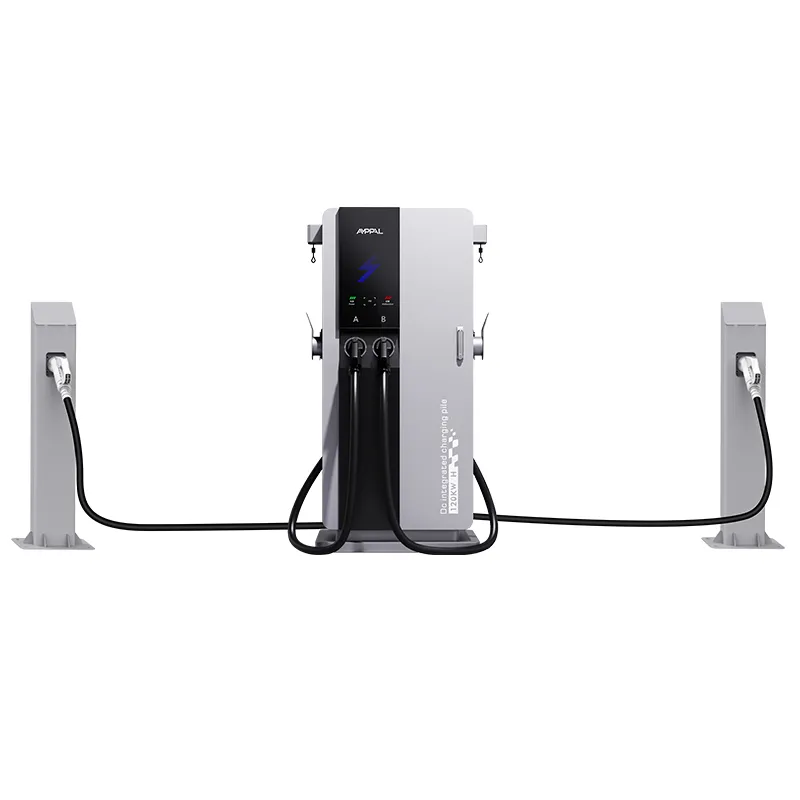

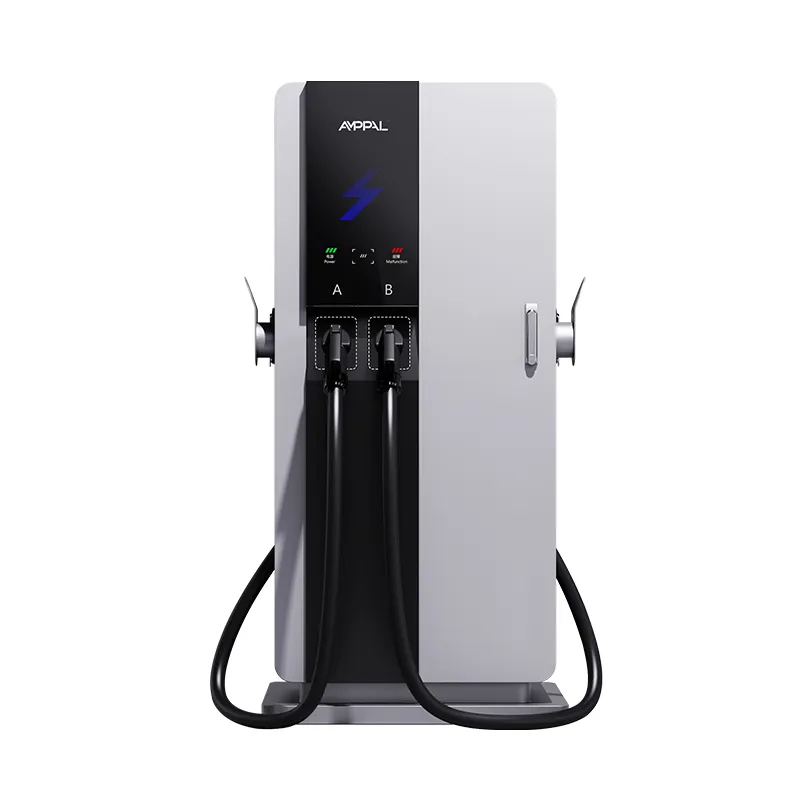

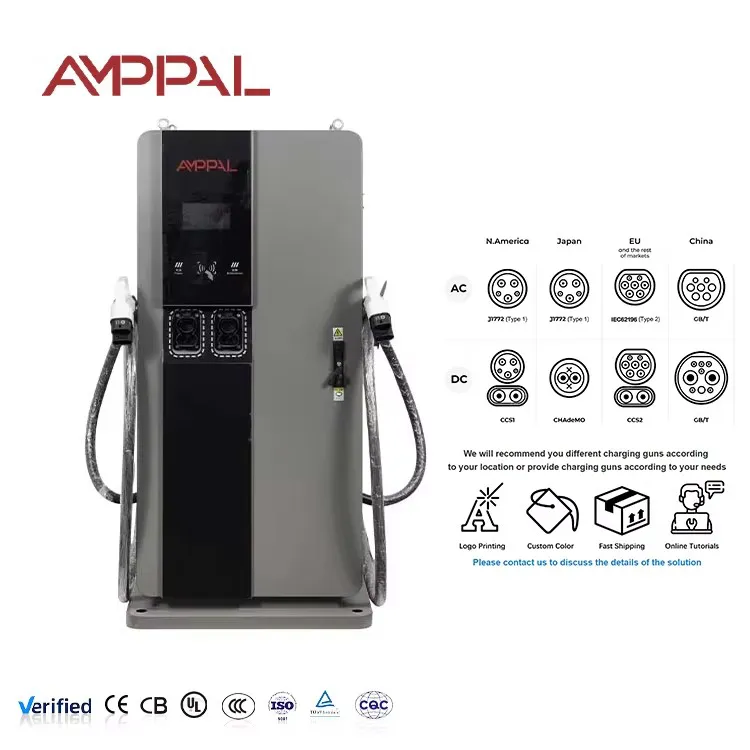

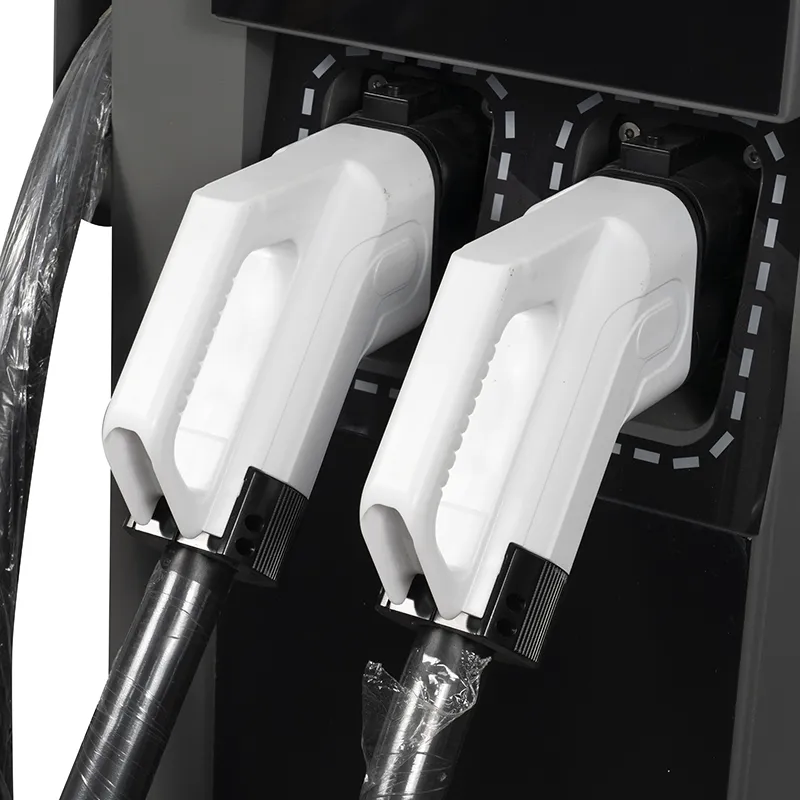

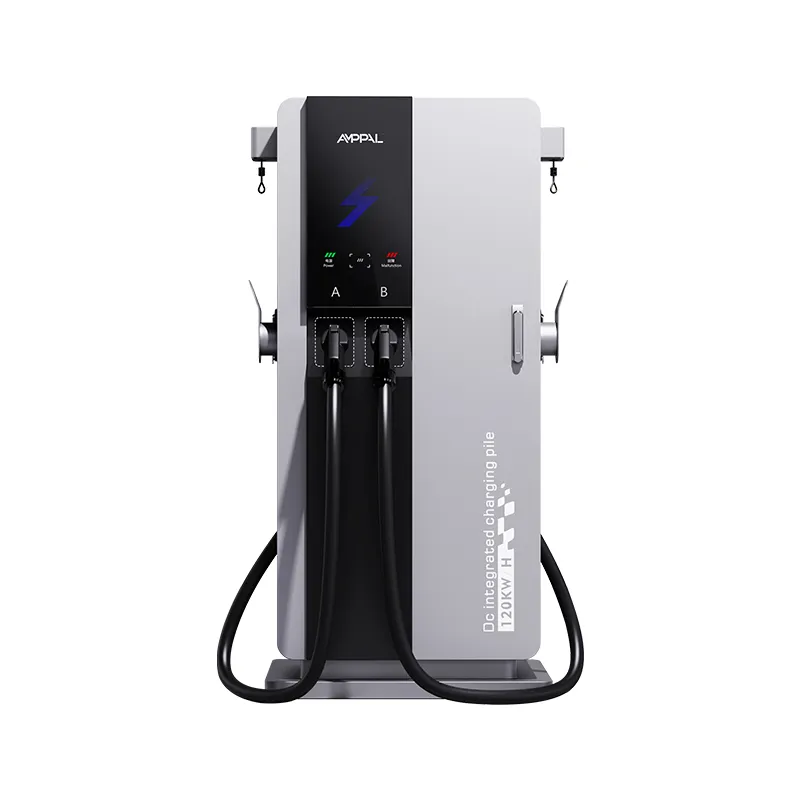

เครื่องชาร์จ DC EV ในตัวอัจฉริยะขนาด 60kW สำหรับการชาร์จแบบฟลีท

750 × 550 มม.: เรื่องราวเบื้องหลังเครื่องชาร์จในตัวขนาด 60kW

ที่ชาร์จแบบเร็วส่วนใหญ่ได้รับการออกแบบสำหรับพื้นที่เปิดโล่ง ตัวนี้ออกแบบมาเพื่อพื้นที่เหลือบริเวณขอบลานจอดรถ AF-DC-60-Y-B-O-3/4/5-H เป็นหน่วย DC 60kW ในตัวที่มีความสูง 1700 มม. บนฐาน 750 × 550 มม. — ประมาณหนึ่งในสามของพื้นที่พื้นของตู้ทั่วไป ความแตกต่างนั้นตัดสินว่าไซต์สามารถโฮสต์การชาร์จแบบเร็วได้เลยหรือไม่ เนื่องจากที่ดินเป็นรายการโฆษณาที่ไม่มีใครใส่ไว้ในงบประมาณ

ติดตั้งบนแผ่นคอนกรีตเสริมเหล็กขนาดเล็ก ซึ่งทำให้งานโยธาเป็นงานวันเดียวแทนที่จะเป็นโครงการหนึ่งสัปดาห์ หน้าจอสัมผัสขนาด 7 นิ้วจัดการ HMI และตัวเครื่องรองรับ CCS1, CCS2, CHAdeMO, GB/T และ NACS ดังนั้นรุ่นเดียวจึงรองรับตลาดนำเข้าส่วนใหญ่

รูปร่างเพรียวบางก็มีค่าใช้จ่ายเช่นกัน: มีพื้นที่น้อยกว่าสำหรับส่วนประกอบขนาดใหญ่ ซึ่งเป็นเหตุผลว่าทำไมซีรีส์ 3 จึงถูกสร้างขึ้นสำหรับ 60kW แทนที่จะสร้างไว้สำหรับช่วงกำลังระดับสูงสุด

สิ่งที่คุณได้รับเมื่อคณะรัฐมนตรีหดตัว

ฐานขนาด 0.41 ตร.ม.: 750 × 550 มม. พอดีกับประตูร้านค้า เกาะปั๊ม หรือช่องจอดรถแคบ

แผ่นพื้นเล็กกว่าและคอนกรีตน้อยกว่า: แผ่นเสริมมาตรฐานจากคู่มือใช้แทนแท่นอุปกรณ์ครบชุด

ความสูง 1,700 มม. ทำให้หน้าจอสัมผัสและขั้วต่อเข้าถึงได้สะดวกสำหรับผู้ขับขี่ส่วนใหญ่

หนึ่งแผ่นต่อหน่วยหมายความว่าคุณสามารถเพิ่มแผงลอยได้ทีละแผงตามความต้องการที่เพิ่มขึ้น โดยไม่ต้องทำงานโยธาซ้ำ

ตัวเครื่องเพรียวบางเหลือพื้นที่ในช่องเดียวกันสำหรับการจัดการสายเคเบิล เสากั้น และช่องทางรอ

อินพุต AC380V±15% ทนต่อกริดในชนบทที่แรงดันไฟฟ้าตกและการเบี่ยงเบนเป็นเรื่องปกติ

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะจากโรงงานของ AF-DC-60-Y-B-O-3/4/5-H ตรงตามที่จัดส่งทุกประการ

จุดแคบที่หน่วย 60kW นี้พอดีและหน่วยขนาดเต็มไม่พอดี

ด้านหน้าร้านสะดวกซื้อ: ยูนิตตั้งอยู่ข้างประตู มองเห็นได้จากจนถึงโดยไม่ต้องกินพื้นที่จอดรถ

ที่จอดรถขนาดเล็กไม่เกิน 20 ช่อง: หนึ่งหรือสองยูนิตครอบคลุมความต้องการฟีด 380V ที่มีอยู่โดยไม่ต้องอัพเกรดหม้อแปลง

มุมปั๊มน้ำมัน: หอคอยเพรียวบางพอดีระหว่างเกาะปั๊มและรั้วเขตแดน

พื้นที่ฝั่งโรงแรม: หนึ่งยูนิตให้บริการแขกค้างคืนและผู้มาเยือนช่วงกลางวันจากแผ่นเดียวกัน

โรงปฏิบัติงานและคลังเก็บขนาดเล็ก: หอคอยขนาด 60kW ชาร์จกองยานพาหนะระหว่างงาน ในอาคาร หรือใต้หลังคา

พลังงาน 60kW ไหลผ่านหอคอยสูง 1.7 เมตร

พลังงานเข้าสู่ AC380V สามเฟส แก้ไขและแปลงเป็น 200-1000VDC และออกผ่านขั้วต่อใดก็ตามที่รถคาดหวัง เค้าโครงแบบทาวเวอร์ทำให้โมดูลพลังงานต่ำ ตัวควบคุมมีความสูงปานกลาง และหน้าจอสัมผัสขนาด 7 นิ้วอยู่ที่ระดับสายตา ซึ่งทำให้จุดศูนย์ถ่วงอยู่ต่ำลงและอินเทอร์เฟซสะดวก

การระบายความร้อนคือการบังคับอากาศผ่านช่องรับด้านข้าง ความสูงของทาวเวอร์ช่วยให้การไหลเวียนของอากาศเป็นแนวยาวในแนวตั้งเพื่อดึงความร้อนออกจากโมดูล และพัดลมจะไล่ตามโหลด ดังนั้นช่วงที่ไม่ได้ใช้งานจึงเงียบ ในสถานที่ตั้งหน้าร้านเล็กๆ ที่มีความสำคัญมากกว่าที่คิด เนื่องจากคนขับและพนักงานจะใช้เวลาทั้งหมดภายในระยะไม่กี่เมตรจากยูนิต

การรายงาน OCPP 1.6/2.0 การวินิจฉัยระยะไกล และการอัปเดตเฟิร์มแวร์ทำงานผ่านอีเทอร์เน็ต, WiFi หรือ 4G ซึ่งเป็นการบูรณาการแบ็กเอนด์เดียวกันกับหน่วยที่ใหญ่กว่าของเรา การเปลี่ยนแปลงที่เกิดขึ้นกับตัวเครื่องขนาดกะทัดรัดนั้นเป็นเรื่องทางกายภาพล้วนๆ: พื้นที่น้อยลง เป็นรูปธรรมน้อยลง และรบกวนไซต์งานน้อยลง

การตรวจสอบคุณภาพตู้ที่ไม่มีช่องให้ประนีประนอม

การอนุมัติประเภท CE และ TUV ในหน่วยทั้งหมด มีรายงาน UL และ CB สำหรับไฟล์ส่งออก

พ่นเกลือบนตัวเครื่องนาน 96 ชั่วโมง ซึ่งสำคัญเนื่องจากยูนิตขนาดกะทัดรัดมักจะนั่งชิดริมถนนมากขึ้น

การทดสอบการสั่นสะเทือนในการติดตั้งโมดูล ดังนั้นการส่งมอบและการจัดการในสถานที่ที่หยาบกร้านจึงไม่ทำให้ข้อต่อภายในคลายตัว

การเบิร์นอินแบบเต็มโหลดเป็นเวลา 48 ชั่วโมงพร้อมบันทึกที่เชื่อมโยงกับหมายเลขซีเรียล

หน้าจอสัมผัสได้รับการตรวจสอบแล้วว่าสามารถอ่านได้ในแสงแดดโดยตรงและด้วยมือที่สวมถุงมือ

โมดูลได้รับพิกัด -30°C ถึง +55°C; มีการระบุหน่วยที่สมบูรณ์ -25°C ถึง +50°C

การประกอบ Compact 3-Series บนสาย DC

ขั้นตอนที่ 1 ตัวเครื่องบางเฉียบถูกตัดด้วยเลเซอร์จากเหล็กและเชื่อมด้วยหุ่นยนต์บนเส้น FANUC

ขั้นตอนที่ 2 กดเบรกของ TRUMPF พับตัวถัง เคลือบผงและการบ่มตาม

ขั้นตอนที่ 3 แผ่นฐาน ชั้นวางโมดูล และเคเบิลแกลนด์ได้รับการติดตั้งบนสาย DC

ขั้นตอนที่ 4 ส่วนอินพุต 380V และการป้องกันไฟกระชากนั้นต่อสายเข้ากับการควบคุมแรงบิด

ขั้นตอนที่ 5 มีการติดตั้งโมดูลวงจรเรียงกระแส จากนั้น HMI ขนาด 7 นิ้วและตัวควบคุมสถานี

ขั้นตอนที่ 6 แต่ละยูนิตได้รับการทดสอบโหลดที่ 60kW โดยบันทึกประสิทธิภาพต่อยูนิต

ขั้นตอนที่ 7 เซสชันการเบิร์นอินเป็นเวลา 48 ชั่วโมงที่โหลดที่แตกต่างกัน

ขั้นตอนที่ 8 การตรวจสอบขั้นสุดท้ายและลัง โรงงานดังกล่าวมียอดจัดส่งมากกว่าหนึ่งล้านเครื่องจนถึงปี 2567

เครื่องขนาดกะทัดรัด 60kW เหมาะกับพื้นที่ของคุณหรือไม่ อ่านสิ่งนี้ก่อน

เลือก 3-Series เมื่อพื้นที่มีความหนาแน่นสูง หรือเมื่อคุณต้องการเริ่มต้นจากเล็กๆ และขยายแผงทีละแผง ฐานขนาด 750 × 550 มม. และการติดตั้งแผ่นเดียวทำให้ต้นทุนทางแพ่งต่ำ และ 60kW ยังคงจ่ายไฟที่มีประโยชน์ภายในหนึ่งชั่วโมงสำหรับผู้โดยสาร EV ส่วนใหญ่

ข้ามไปหากคุณมีพื้นที่กว้างขวางอยู่แล้วและวางแผนเซสชันที่เกิน 150kW ตู้ขนาดใหญ่ช่วยให้คุณมีพื้นที่ว่างมากขึ้นสำหรับงานแผ่นเดียวกัน นอกจากนี้ ให้ข้ามไปหากไซต์ของคุณไม่สามารถจ่ายไฟ AC380V ได้ เนื่องจากหน่วยนี้ได้รับการแก้ไขเป็นคลาสอินพุตนั้น

สำหรับรูปแบบปืนสองกระบอก คุณมักจะติดตั้งหอคอยสองหลังเคียงข้างกัน ซึ่งจะทำให้งานของแผ่นเพิ่มเป็นสองเท่า ชั่งน้ำหนักกับตู้ปืนคู่เดียวก่อนสั่งซื้อ

หมายเหตุที่ตรงไปตรงมาอีกประการหนึ่ง: 60kW เป็นอุปกรณ์ที่ดี แต่ไม่ใช่หัวข้อข่าว หากการตลาดของคุณขึ้นอยู่กับกำลังไฟที่ใหญ่ที่สุดในละแวกใกล้เคียง กำลังไฟฟ้าขนาด 60kW ขนาดกะทัดรัดจะไม่ทำให้คุณอวดอ้างได้ เพราะจะทำให้คุณมีสถานีที่เหมาะกับคุณจริงๆ

เหตุใดตัวแทนจำหน่ายจึงเลือกซีรีส์ขนาดกะทัดรัดของ AMPPAL สำหรับไซต์ขนาดเล็ก

SKU หนึ่งรายการครอบคลุม CCS1, CCS2, CHAdeMO, GB/T และ NACS ดังนั้นตัวแทนจำหน่ายจึงสต็อกรุ่นหนึ่งไว้สำหรับหลายตลาด

จัดส่งภายใน 15-20 วันทำการหลังจากได้รับการอนุมัติรูปวาด ขั้นต่ำจากภาชนะเดียว

ป้ายแบรนด์ OEM/ODM บนตู้และหน้าจอเริ่มต้นระบบสัมผัส พร้อมชื่อตัวแทนจำหน่ายของคุณพิมพ์อยู่บนแผ่นประตู

ใบรับรอง CE, TUV, UL และ CB รวมอยู่ในแพ็คเกจใบเสนอราคา

การสนับสนุนจากโรงงานที่ดำเนินการสถานีมากกว่า 200 แห่ง ดังนั้นคำตอบจึงมีพื้นฐานมาจากสถานที่จริง

ลำตัวแคบจัดส่งด้วยอัตราตู้คอนเทนเนอร์มาตรฐาน ซึ่งทำให้ต้นทุนการลงจอดสามารถคาดการณ์ได้สำหรับคำสั่งซื้อขนาดเล็ก

ขนาดลังและจำนวนคอนเทนเนอร์สำหรับหน่วยขนาดกะทัดรัด

หอคอยขนาด 1700 มม. จัดส่งแบบตั้งตรงในลังเหล็กที่มีขนาดประมาณ 1850 × 750 × 700 มม. พร้อมช่องใส่ส้อมและตัวดึงสองตัว ขั้วต่อ สายเคเบิล และฟิวส์สำรองเดินทางในกล่องอุปกรณ์เสริมบุนวมภายในลัง

เนื่องจากหน่วยนี้แคบ ลังสองลังจึงสามารถใช้ความกว้างของคอนเทนเนอร์ทรงลูกบาศก์สูง 40 ฟุตร่วมกันได้ในหลายรูปแบบ แผนการโหลดจะถูกส่งไปพร้อมกับใบเสนอราคา ดังนั้นการนับจึงแม่นยำสำหรับคำสั่งซื้อของคุณ สำหรับการสั่งซื้อทดลองครั้งแรก ลังเดียวจะเดินทางเป็นสินค้าแบบ LCL โดยไม่มีการจัดการพิเศษ

เงื่อนไขคือ FOB Ningbo หรือ CIF ไปยังปลายทาง ใบแจ้งหนี้ รายการบรรจุภัณฑ์ ใบตราส่งสินค้า ใบรับรองแหล่งกำเนิดสินค้า และรายงานการทดสอบจะออกให้ภายใน 3 วันทำการหลังจากโหลด

บริการหลังการขายสำหรับการติดตั้งขนาดกะทัดรัด

การรับประกันมาตรฐาน 2 ปีครอบคลุมโมดูล, HMI และระยะกำลัง

โมดูลสำรองและหน้าจอสัมผัสจะจัดส่งข้ามกันภายใน 5 วันทำการ

การวินิจฉัยระยะไกลผ่าน OCPP สำหรับข้อผิดพลาดและการอัพเดตเฟิร์มแวร์

คำแนะนำในการติดตั้งแผ่นคอนกรีตและการต่อลงดินบนพื้นที่ขนาดเล็ก

ตารางการทำความสะอาดตัวกรองสำหรับเส้นทางการไหลของอากาศในแนวตั้ง

ข้อผิดพลาดทั่วไปในการติดตั้งกับเครื่องชาร์จขนาดกะทัดรัด

ผิด: การเทแผ่นคอนกรีตที่มีขนาดเล็กกว่าการวาดแผ่นในคู่มือ ขวา: ปฏิบัติตามรูปแบบการเสริมแรงและพุกที่แสดงในคู่มือการติดตั้ง

ผิด: จับหอคอยเข้ามุมโดยไม่มีระยะห่างจากด้านหลัง ขวา: เว้นพื้นที่บริการที่ระบุไว้ในคู่มือเพื่อเข้าประตู

ผิด: ฝังรายการเคเบิลต่อมไว้ต่ำกว่าเกรดที่เสร็จแล้ว ขวา: นำท่อร้อยสายขึ้นภายในแผ่นในตำแหน่งที่ทำเครื่องหมายไว้

ผิด: สมมติว่าหน่วย 60kW หนึ่งหน่วยครอบคลุมพื้นที่ 30 อ่าว ขวา: วางแผนหนึ่งหน่วยต่อแผงขายของที่มีความต้องการจริง 4-6 แผง บวกส่วนเพิ่ม

ผิด: ติดตั้งตัวเครื่องโดยให้หน้าจอสัมผัสหันหน้าไปทางแสงแดดยามบ่ายโดยไม่มีสิ่งปกคลุม ขวา: ปรับทิศทาง HMI ให้ห่างจากแสงจ้าโดยตรงเพื่อให้อ่านได้ง่ายและเย็น

สิ่งที่เจ้าของไซต์ขนาดเล็กพูดหลังจากผ่านไปหนึ่งปี

เจ้าของร้านสะดวกซื้อในโฮจิมินห์ซิตี้ ประเทศเวียดนาม วางยูนิตหนึ่งไว้ที่หน้าร้านในปี 2025 แผ่นพื้นถูกเทลงในเช้าวันเดียว และค่าไฟฟ้าที่สัญจรไปมาในร้านครอบคลุมค่าไฟฟ้าแล้ว ข้อร้องเรียนคือหน้าจอสัมผัสสะสมฝุ่นในอากาศเขตร้อน ดังนั้นพวกเขาจึงเช็ดด้วยผ้าแห้งทุกสัปดาห์

โรงแรมเล็กๆ ในเมืองไนโรบี ประเทศเคนยา มีห้องพัก 2 ห้องสำหรับแขกและรถตู้ส่งของของเจ้าของ ความสูง 1,700 มม. พอดีกับใต้หลังคาได้ง่าย และฐานแคบทำให้ช่องจอดรถใช้งานได้ ผู้จัดการต้องการให้เครื่องชาร์จรายงานไปยังแดชบอร์ดของโรงแรม ซึ่งขณะนี้ OCPP จัดการผ่านแพลตฟอร์มของบุคคลที่สาม

กลุ่มร้านอาหารแห่งหนึ่งในบาหลี ประเทศอินโดนีเซียได้เพิ่มยูนิตข้างทางเข้าที่จอดรถในปี 2025 เบาะดังกล่าวมีค่าจอดรถไม่ถึง 1 เดือน และหน้าจอสัมผัสจะแสดงเมนูอาหารกลางวัน สิ่งเดียวที่จับได้คือความยาวของสายเคเบิลสำหรับรถ SUV ขนาดใหญ่ที่จอดอยู่ที่ขอบด้านไกลของอ่าว

คำถามที่พบบ่อย: ที่ชาร์จขนาดกะทัดรัด 60kW สำหรับพื้นที่จำกัด

ถาม: หน่วยนี้ต้องการกราวด์เท่าใด?

A: ฐานขนาด 750 × 550 มม. บวกกับระยะห่างในคู่มือ โดยทั่วไปแผ่นคอนกรีตจะมีขนาดประมาณหนึ่งตารางเมตร

ถาม: รองรับ NACS หรือไม่

ตอบ: ใช่ NACS เป็นหนึ่งในห้าตัวเลือกตัวเชื่อมต่อควบคู่ไปกับ CCS1, CCS2, CHAdeMO และ GB/T

ถาม: สามารถชาร์จรถบรรทุกได้หรือไม่?

ตอบ: รถยนต์ไฟฟ้าสำหรับผู้โดยสารและรถตู้เป็นหลัก สำหรับรถบรรทุกหนัก คุณจะต้องการรุ่นที่มีกำลังสูงกว่า

ถาม: มันต้องการอินพุตอะไร?

ตอบ: AC380V ± 15% สามเฟส; มันแปลงเป็น 200-1000VDC สำหรับรถยนต์

ถาม: ต้องใช้หม้อแปลงไฟฟ้าหรือไม่?

ตอบ: เฉพาะในกรณีที่เว็บไซต์ของคุณไม่มีฟีด 380V; ไซต์เชิงพาณิชย์ขนาดเล็กส่วนใหญ่ในตลาด 380V เชื่อมต่อโดยตรง

ถาม: การติดตั้งใช้เวลานานเท่าใด?

ตอบ: แผ่นรอง พุก ท่อร้อยสาย และตำแหน่ง เว็บไซต์ส่วนใหญ่จะชาร์จภายในสองวัน

ถาม: การรับประกันคืออะไร?

A: มาตรฐาน 2 ปีสำหรับตัวเครื่องทั้งหมด รวมถึงหน้าจอสัมผัสด้วย

ถาม: สองยูนิตสามารถแชร์เบรกเกอร์หนึ่งตัวได้หรือไม่

ตอบ: พวกเขาสามารถแชร์เครื่องป้อนขนาดเดียวกันได้ แต่แต่ละหน่วยยังคงต้องมีอุปกรณ์ป้องกันของตัวเอง

ถาม: หอคอยจำเป็นต้องมีหลังคาหรือที่พักพิงหรือไม่?

ตอบ: ไม่ มีระดับ IP54 และออกแบบมาเพื่อการใช้งานกลางแจ้ง หลังคามีไว้เพื่อความสะดวกสบายของคนขับ ไม่ใช่สำหรับรถ
